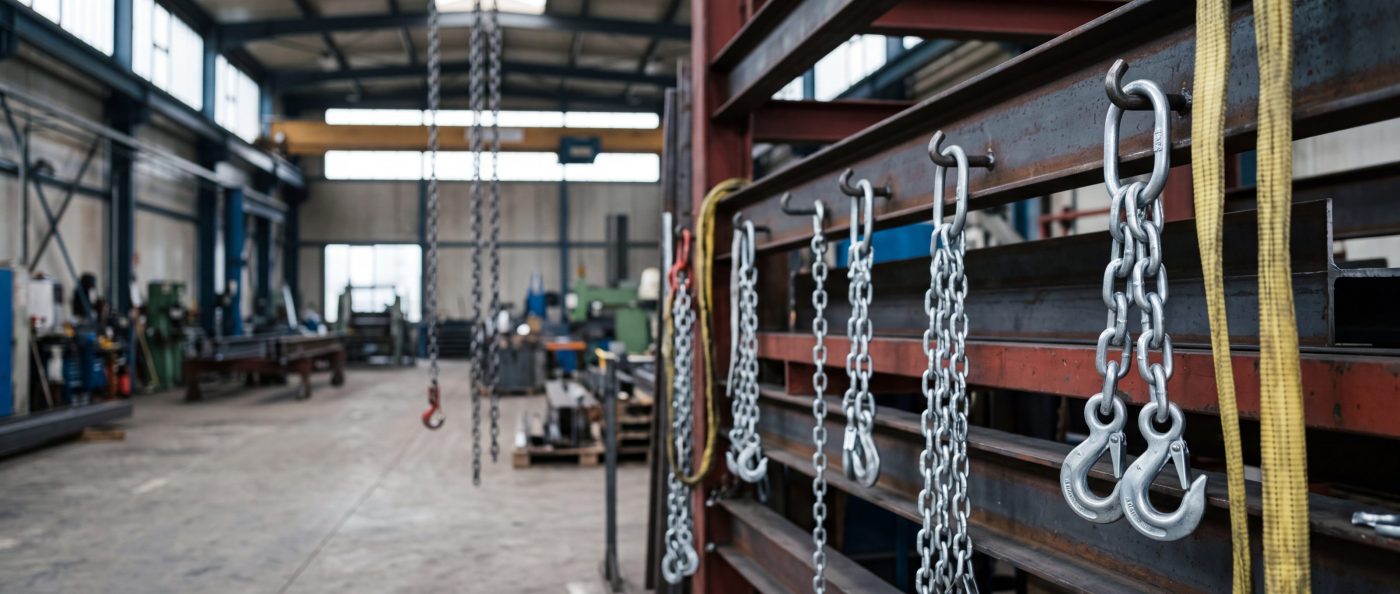

Kettengehänge mit Aufhängegliedern und Gabelkopfhaken an einer Prüfwand, dahinter eine Fertigungshalle

Start/Produkte/Anschlagmittel

Anschlagmittel

Robust, wartungsfreundlich und individuell auszustatten. Anschlagketten in zwei Güteklassen oder Drahtseilgehänge bieten unterschiedliche Vorteile für den jeweiligen Einsatzzweck. Sie sind sehr robust und für eine lange Lebensdauer ausgelegt.

Tragfähigkeit
100 bis 85.000 kg
Produkte
119

Unterkategorien

5 Bereiche

Tragfähigkeit
Nenndicke
Güteklasse
Nutzlänge
Gehänge
Hersteller
Lieferzeit
119 Produkte

119 Produkte

Anschlagmittel: Einsatz und Auswahl

Einsatz und Auswahl von Anschlagmitteln

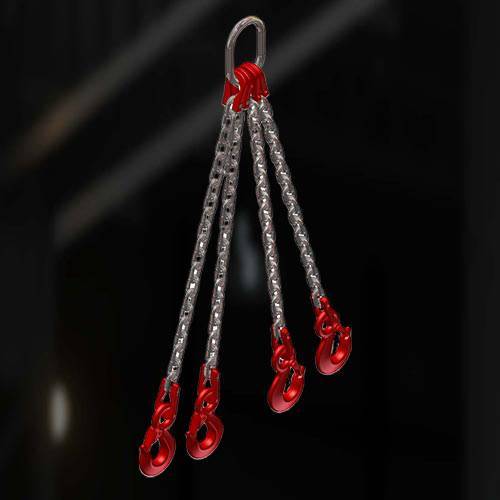

Anschlagmittel nehmen die Last auf und verbinden sie mit dem Lasthaken des Krans. Im Sortiment von WEWIRAdirekt finden Sie Anschlagketten der Güteklassen 8, 10 und 12, Kranzketten, Übergangsgehänge für Kranhaken nach DIN 15401 und DIN 15402, Ringgarnituren nach EN 1677-4 für drei- und viersträngige Drahtseilgehänge nach EN 13414-1 sowie die zugehörigen Beschläge. Die Auswahl beginnt bei der Last: Gewicht, Schwerpunkt, Lage der Anschlagpunkte und Neigungswinkel der Stränge bestimmen die erforderliche Tragfähigkeit. Daraus ergeben sich Güteklasse, Nenndicke und Strangzahl. Die Güteklasse 10 bietet bei gleicher Nenndicke ein geringeres Eigengewicht und eine höhere Tragfähigkeit als die Güteklasse 8. Drahtseilgehänge liegen im Verhältnis von Tragfähigkeit zu Eigengewicht ebenfalls günstig. Gehänge sind als Einstrang, Zweistrang, Dreistrang, Vierstrang und als Rundkette gelistet, Nutzlängen ab 1.000 mm in Stufen von 500 mm.

Auswahlkriterien

  • Tragfähigkeit: Die Angabe in kg gilt für den Einzelstrang beziehungsweise für das Gehänge im angegebenen Neigungswinkel. Typische Stufen im Sortiment liegen zwischen 1.120 und 12.500 kg.
  • Güteklasse: 8, 10 und 12 bei Ketten und Kettenbeschlägen, Güteklasse 5 bei einzelnen Beschlägen. Eine höhere Güteklasse bedeutet mehr Tragfähigkeit bei gleicher Nenndicke.
  • Nenndicke: 6 bis 26 mm, dazu Kombinationsgrößen wie 18/20 mm für Beschläge, die zwei Kettendicken abdecken.
  • Strangzahl und Nutzlänge: Einstrang bis Vierstrang, Nutzlängen ab 1.000 mm in 500 mm Schritten.
  • Ausführung: Kranzketten in den Formen K11, K12 und K22, Beschläge der Ausführungen WAG2, WAG3, TWN 1837 und TWN 1840.

Sicherheit und Prüfung

Anschlagmittel unterliegen der regelmäßigen Prüfung durch eine befähigte Person, zusätzlich prüft der Anschläger vor jedem Einsatz per Sichtkontrolle. Ablegereif sind Ketten bei Rissen, Verformungen, Einschnitten, Korrosion, bleibender Dehnung oder Querschnittsminderung der Glieder. Haken mit aufgebogenem Maul oder fehlender Sicherung dürfen nicht weiter verwendet werden. Die Tragfähigkeit muss auf dem Anhänger des Gehänges lesbar sein. Scharfe Kanten der Last werden mit Kantenschutz oder Schutzschlauch abgedeckt, Stränge dürfen nicht verdreht, verknotet oder über Kanten gezogen werden. Die Datenblätter der Hersteller enthalten die Belastungstabellen für die Neigungswinkel sowie Hinweise zu Montage und Anschlagen der Last.

Unterkategorien

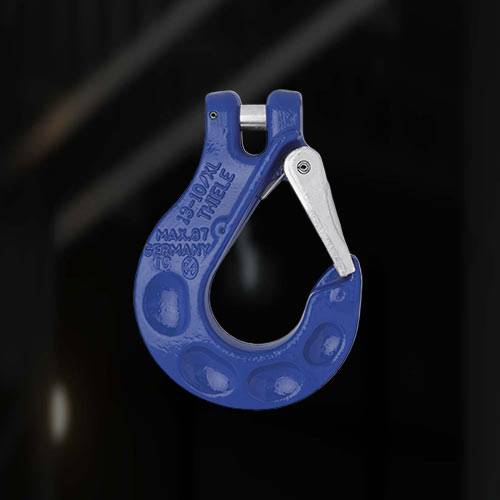

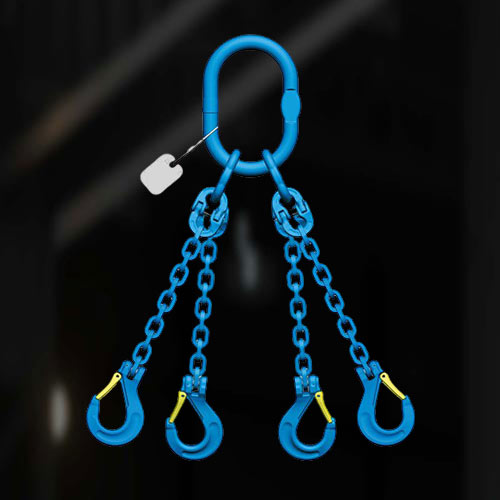

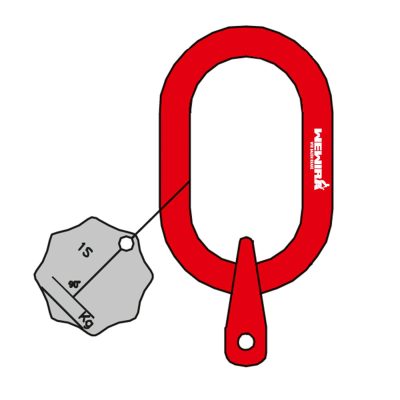

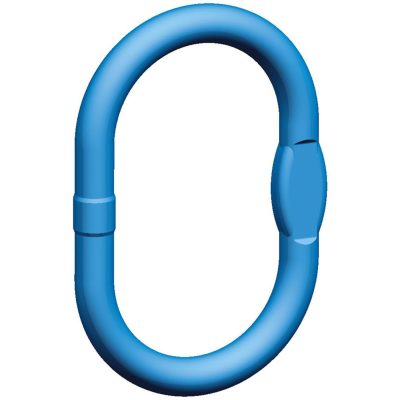

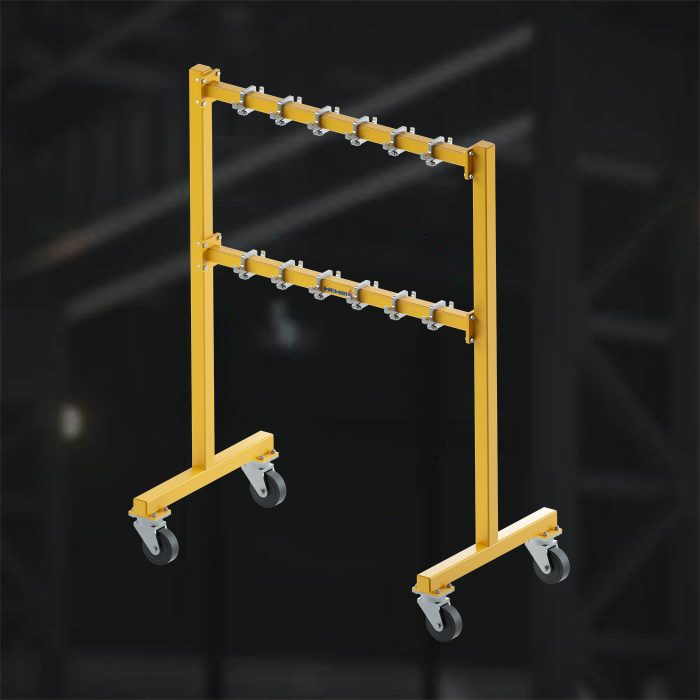

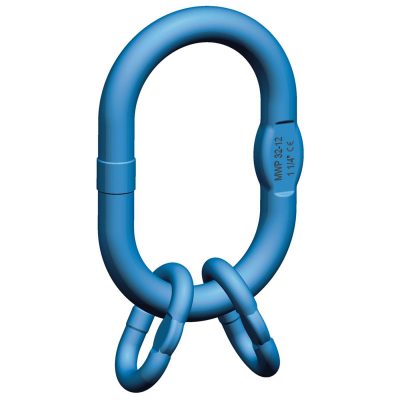

Die Kategorie gliedert sich in Ketten Güteklasse 8 (11 Produkte), Ketten Güteklasse 10 (7 Produkte), Ketten Güteklasse 12 (4 Produkte), Beschläge (94 Produkte mit Haken, Schäkeln, Aufhängegliedern, Verbindungsgliedern, Verkürzungselementen und Schutz) und Aufbewahrung mit drei Magazinen, stationär, fahrbar oder zur Wandbefestigung. Hersteller sind Waltermann mit 66 Produkten, Thiele mit 24, pewag mit 22 sowie WEWIRA und Stockmeier.

Häufige Fragen

Welche Güteklasse ist für eine Anschlagkette die richtige?

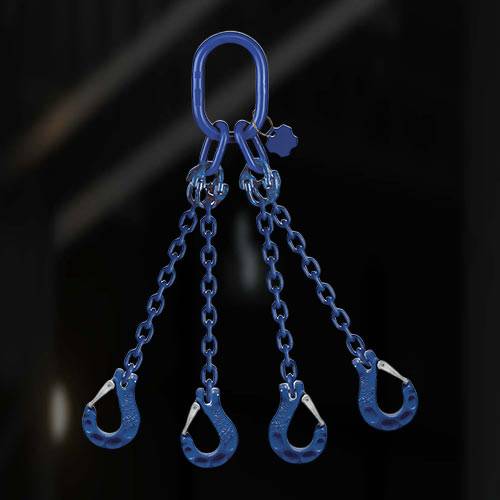

Güteklasse 8 ist die Standardausführung mit dem breitesten Angebot. Güteklasse 10 trägt bei gleicher Nenndicke mehr und wiegt weniger, was bei häufigem Umgang mit dem Gehänge zählt. Güteklasse 12 setzt diese Linie fort und ist für Kettenbeschläge wie Verkürzungshaken, Verbindungsglieder und Sicherheitslasthaken im Sortiment. Entscheidend bleibt, dass alle Bauteile eines Gehänges zur selben Güteklasse und Nenndicke passen.

Wie bestimme ich die Tragfähigkeit eines mehrsträngigen Gehänges?

Die Tragfähigkeit hängt von der Strangzahl und vom Neigungswinkel der Stränge ab. Je größer der Winkel zur Senkrechten, desto geringer die zulässige Last. Die Belastungstabelle auf dem Anhänger und im Datenblatt nennt die Werte für die üblichen Winkelbereiche. Bei ungleich langen Strängen oder asymmetrischer Last gilt der ungünstigste Fall, also die niedrigere Tragfähigkeit.

Wann ist ein Anschlagmittel ablegereif?

Ablegereif ist ein Anschlagmittel, sobald Verformungen, Risse, Einschnitte, Korrosion, starker Verschleiß oder eine bleibende Dehnung erkennbar sind, ebenso bei fehlendem oder unleserlichem Anhänger. Haken mit aufgebogenem Maul oder defekter Sicherung werden ausgesondert. Neben der Sichtprüfung vor jedem Einsatz ist die regelmäßige Prüfung durch eine befähigte Person Pflicht.

Welche Hersteller sind in dieser Kategorie vertreten?

Waltermann stellt mit 66 Produkten den größten Anteil, gefolgt von Thiele mit 24 und pewag mit 22 Produkten. WEWIRA und Stockmeier ergänzen das Sortiment mit wenigen Positionen. Über den Filter Hersteller grenzen Sie die Auswahl ein, über die Filter Güteklasse, Nenndicke und Tragfähigkeit finden Sie passende Bauteile zu einem vorhandenen Gehänge.
