Coil-Haken

Einsatz und Auswahl von Coil-Haken

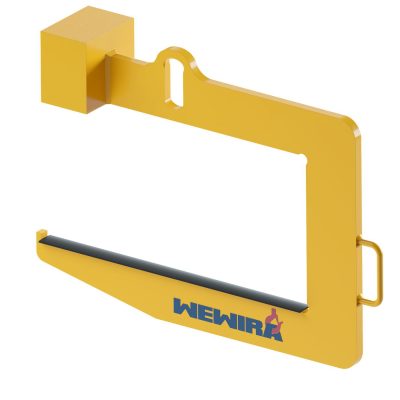

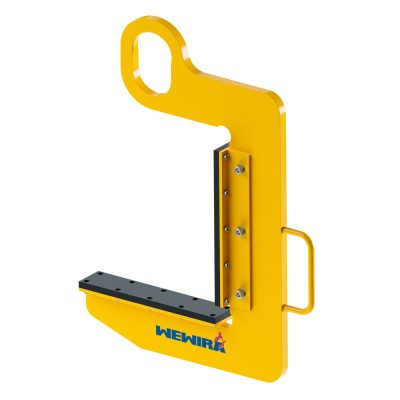

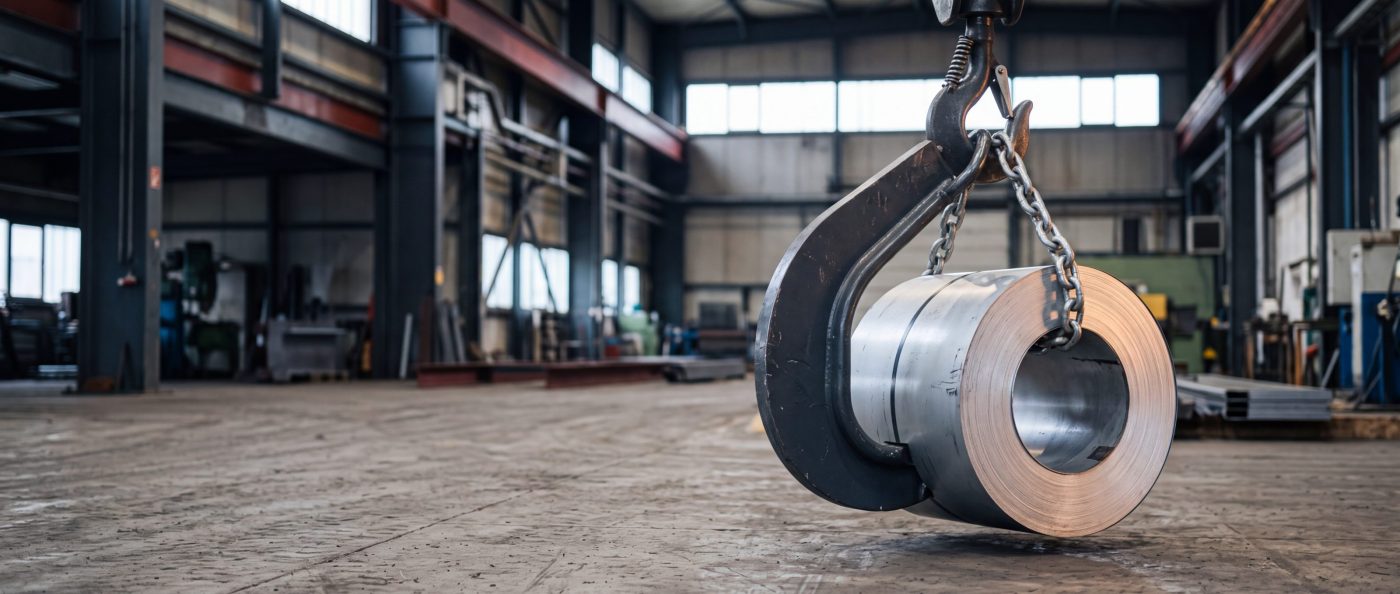

C-Haken sind Lastaufnahmemittel für Betriebe, die Coils oder Spulen umschlagen: Stahlservice, Walzwerke, Stanzereien, Drahtziehereien und Verpackungsbetriebe. Der Tragzinken wird in das Coil eingefahren, die Last hängt am Kranhaken und wird ohne Ketten oder Bänder um das Material bewegt. Zinkenlänge und Nutzhöhe sind je Traglast ausgelegt. Das Sortiment reicht von C-Haken ohne Gegengewicht über C-Haken mit Kontergewicht und Aufhängeglied mit Verstellbereich bis zu C-Haken mit Tragdorn für Spulen. Der Bandrollen-Haken ist eine besondere Bauart unter den C-Haken: Er eignet sich für den Umschlag leichterer Coils, besonders in Räumen mit begrenzter Hubhöhe, und richtet über eine gelenkige Aufnahmevorrichtung an der Hakenspitze auch liegende Coils auf. Für die Ablage stehen Coil-Ständer für die dauerhafte Lagerung und Coilmatten für die Zwischenlagerung zur Verfügung.

Auswahlkriterien

• Tragfähigkeit: unter anderem 150, 250, 500, 750, 1.000, 2.000, 3.000, 5.000, 7.500, 10.000, 15.000 und 20.000 kg. Maßgeblich ist das schwerste Coil, das gehoben werden soll.
• Zinken-Nutzlänge: unter anderem 200, 300, 400, 500, 750, 800, 1.000, 1.125, 1.250 und 1.320 mm. Der Zinken muss die Breite des Coils vollständig aufnehmen, damit die Last nicht auf der Zinkenspitze hängt.
• Nutzhöhe: unter anderem 300, 400, 500, 600, 700, 800 und 850 mm. Sie muss zum Außendurchmesser des Coils passen, damit der Haken über die Wickelung greift.
• Kranhaken-Öse: unter anderem 45 x 50, 65 x 70, 90 x 100, 125 x 140 und 170 x 190 mm, passend zum Kranhaken des vorhandenen Hebezeugs.
• Ausstattung: Zinken-Schutzauflage oder PU-Schutzauflage und Anfahrschutz schützen die Oberfläche des Coils; das Kontergewicht sorgt für den Selbstausgleich des Hakens ohne Last.

Sicherheit und Prüfung

C-Haken werden vor jeder Benutzung auf Verformung, Risse, Verschleiß der Schutzauflagen und lesbare Kennzeichnung der Tragfähigkeit geprüft; die regelmäßige Prüfung durch eine befähigte Person ist zu dokumentieren. Beim Aufnehmen wird der Zinken vollständig eingefahren und das Coil mittig positioniert, damit der Schwerpunkt unter dem Kranhaken liegt und der Haken nicht kippt. Coils mit größerem Außendurchmesser als der Nutzhöhe dürfen nicht mit dem Haken bewegt werden. Beschädigte Schutzauflagen werden ersetzt, bevor empfindliche Oberflächen erneut gehoben werden.

Lagerung von Coils

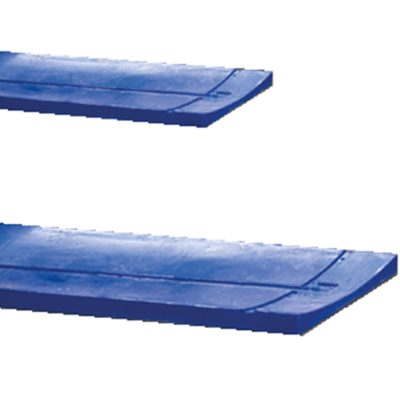

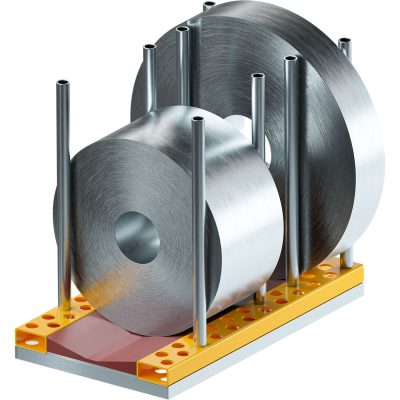

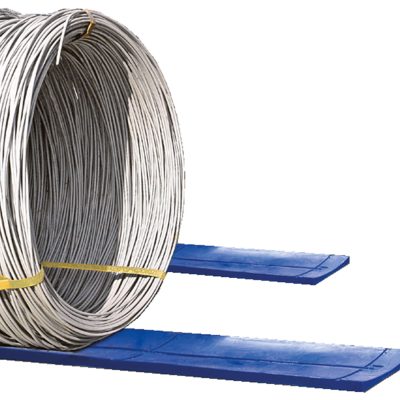

Coil-Ständer sind für die dauerhafte Lagerung vorgesehen, Coilmatten für die Zwischenlagerung, wahlweise für die Drahtcoil-Lagerung oder in offener Ausführung mit Querrinnen. Für diese Lagerprodukte sind Nutzlängen von 410 bis 3.000 mm sowie Nutzbreiten von 400 mm und Ø 1.800 mm hinterlegt. Für den Transport mit dem Stapler finden Sie Stapler-Coil-Haken bei den Stapler-Anbaugeräten, Greifer für Spulen in der Kategorie Greifer und Klemmen.
