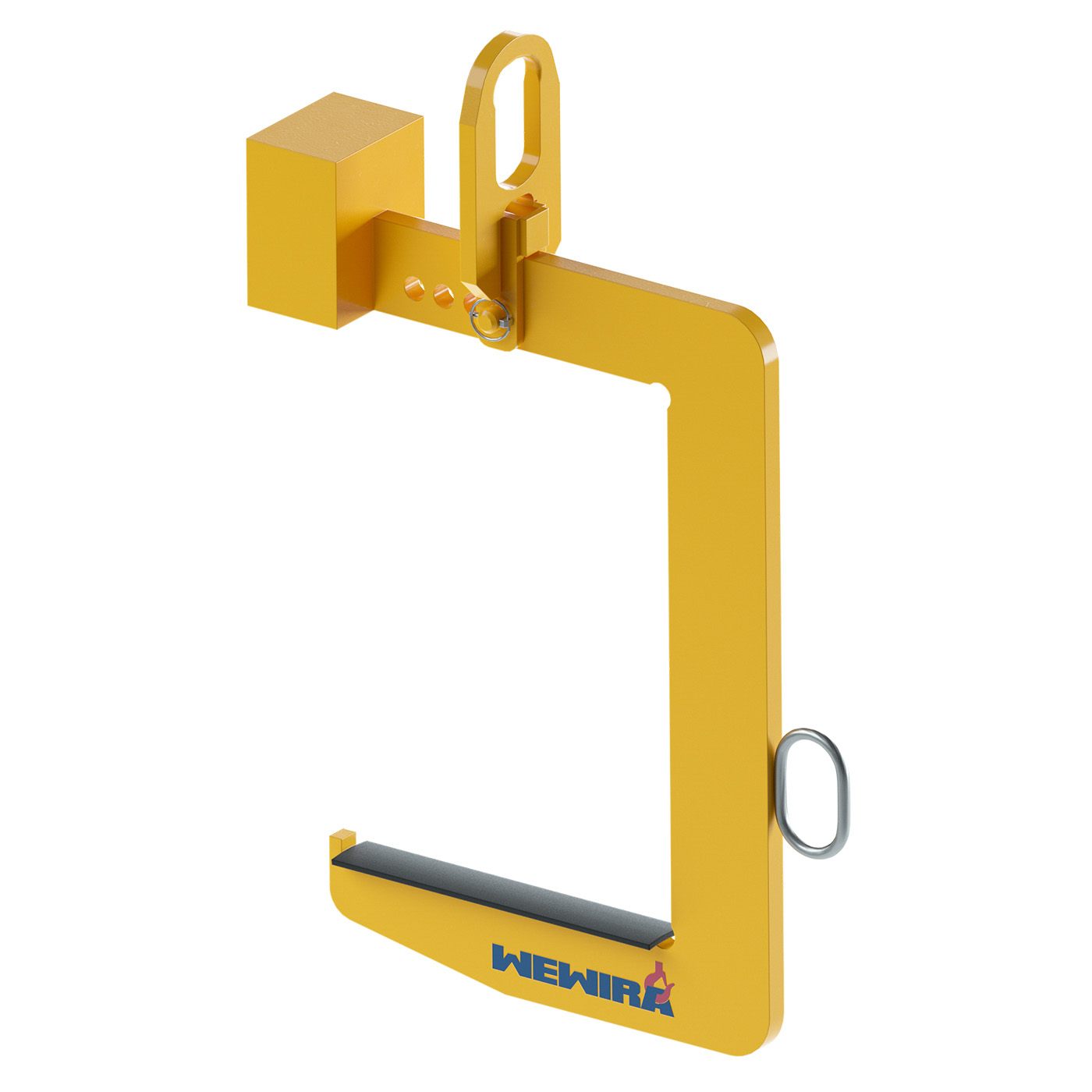

C-Haken mit Kontergewicht, Aufhängeglied mit Verstellbereich, mit Zinken-Schutzauflage

Der C-Haken Typ WCH ist laut WEWIRA der meistgenutzte C-Haken für das Handling abgebundener Stahl-Coils. Er wird am Kran eingehängt, mit dem Zinken in das Coil-Auge eingefahren und trägt das Coil beim Transport sowie beim Be- und Entladen. Das Kontergewicht hält den Zinken im Leerzustand waagerecht, was das Einfahren erleichtert und Beschädigungen am Coil vermeidet.

Maßgebend sind Coil-Gewicht, Coil-Breite und Innendurchmesser. 31 Varianten decken Tragfähigkeiten von 500 bis 25.000 kg ab. Die Zinken-Nutzlänge reicht von 300 bis 1.500 mm und muss die Coil-Breite aufnehmen, die Nutzhöhe von 400 bis 850 mm muss zum Innendurchmesser und zur Wandstärke des Coils passen. Die Kranhakenöse ist von 45 x 50 mm bis 170 x 190 mm gestuft.

Über den Verstellbereich des Aufhängeglieds lässt sich der Aufhängepunkt entlang des Hakens verschieben. So kann der C-Haken auf unterschiedliche Coil-Gewichte und Coil-Breiten eingestellt werden, damit der Zinken beladen möglichst waagerecht hängt. Ein waagerecht hängender Zinken verteilt die Last gleichmäßig auf das Coil-Auge und verhindert, dass das Coil beim Anheben abrutscht oder kippt.

Am Zinkenende ist eine Sicherungsnase angebracht, die ein Abrutschen des Coils verhindert. Die Innenradien sind kerbfrei geschliffen, um gefährliche Kerbspannungen zu vermeiden. Der Zinkenschutz schont die Innenlage des Coils. Ein Handgriff erleichtert das Führen des Hakens beim Ein- und Ausfahren. Das Coil muss abgebunden sein, damit sich beim Transport keine Windungen lösen.

C-Haken sind Lastaufnahmemittel und regelmäßig durch eine befähigte Person zu prüfen. Zu kontrollieren sind Zinken und Innenradien auf Risse, Verformung und Verschleiß, die Sicherungsnase, der Zinkenschutz, das Aufhängeglied mit Verstellbereich sowie die Kranhakenöse. Ein Haken mit bleibender Verbiegung des Zinkens oder Rissen im Rückenbereich darf nicht weiter verwendet werden. Für die Lagerung bietet WEWIRA passende Aufbewahrungslösungen an.
