Greifer & Klemmen

Einsatz und Auswahl von Greifern und Klemmen

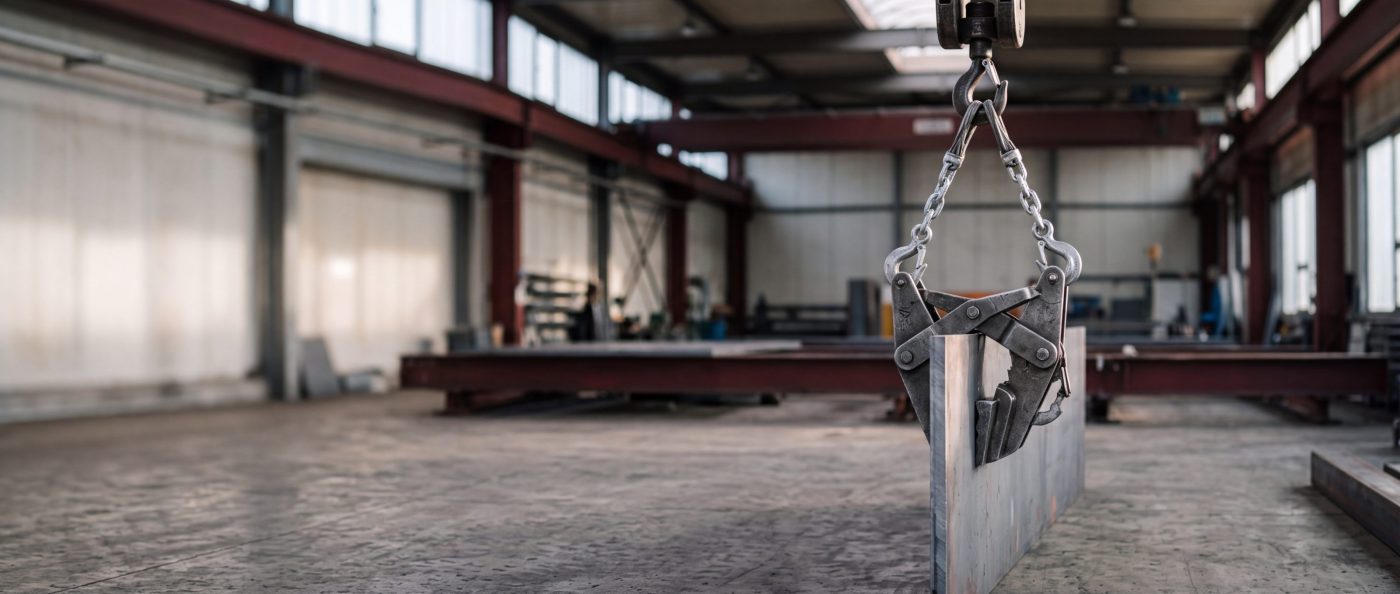

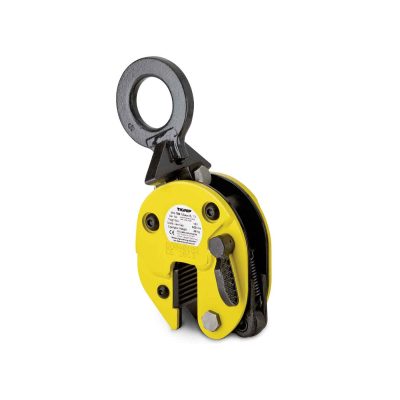

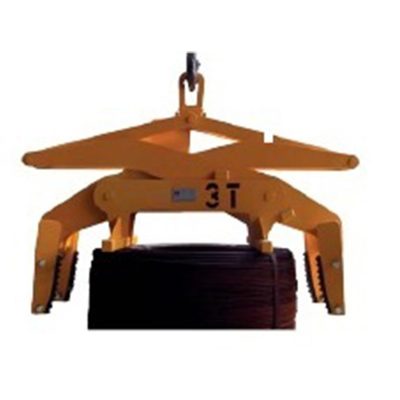

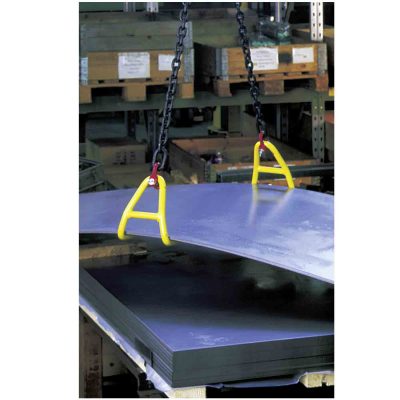

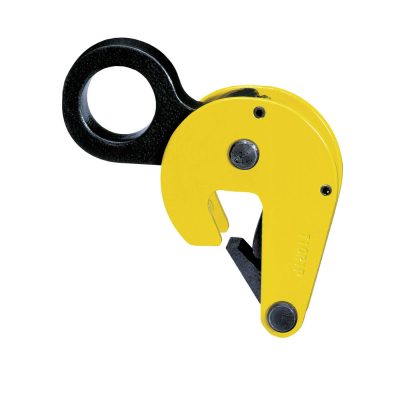

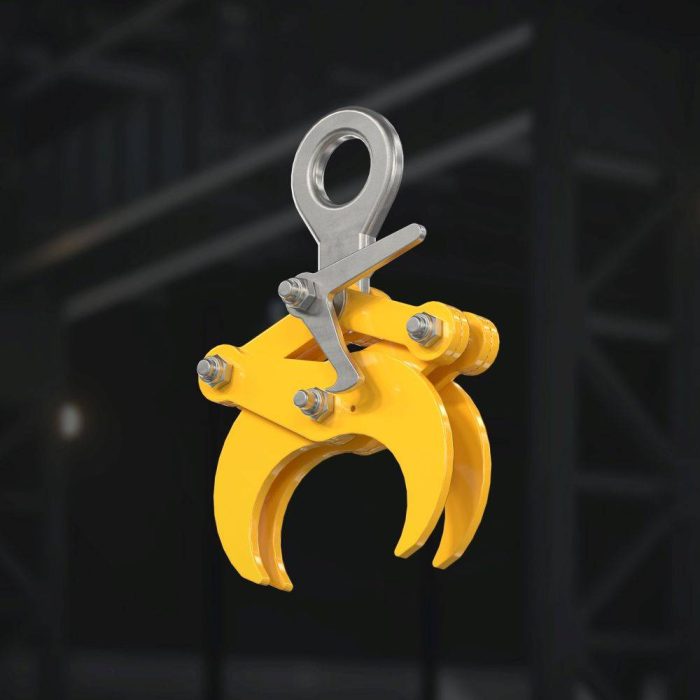

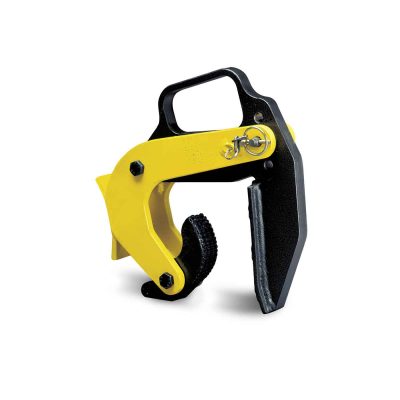

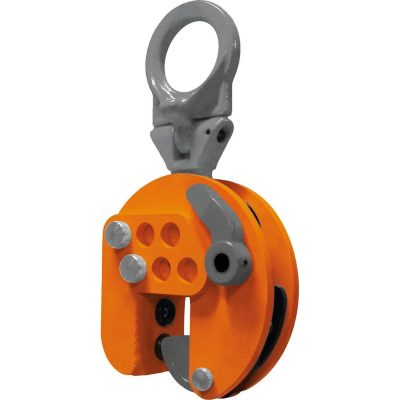

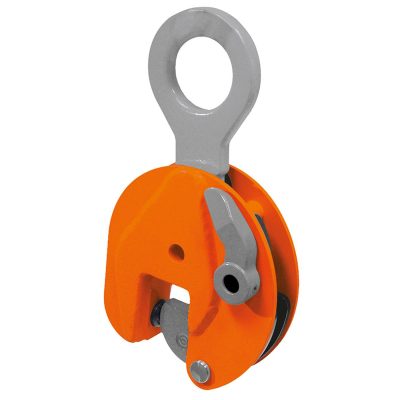

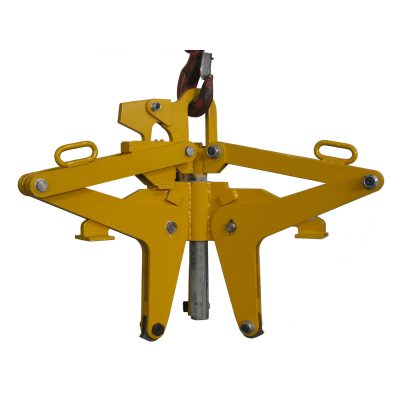

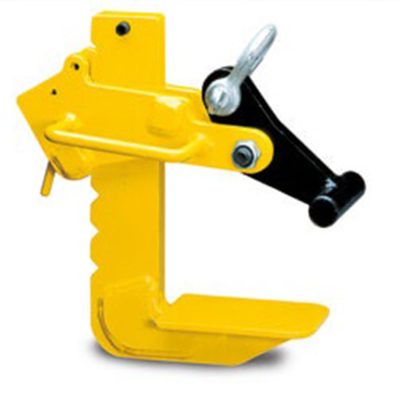

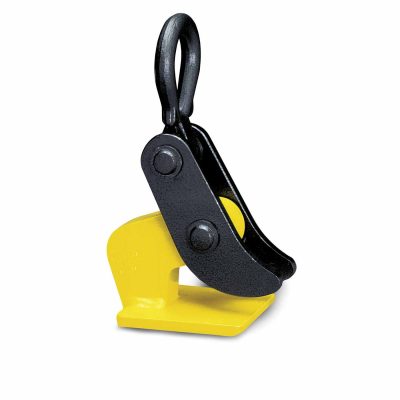

Greifer und Klemmen sind Lastaufnahmemittel, die am Kranhaken hängen und die Last selbst fassen. Ob formschlüssig oder kraftschlüssig gegriffen wird, entscheidet die Form des Werkstücks: Rundmaterial, Profile, Spulen, Kisten, Paletten und Gitterboxen werden von Greifern und Zangen umschlossen, Bleche, Platten und Träger von Klemmen gehalten. Vertikale Hebeklemmen heben hochkant stehende Bleche und richten sie auf, horizontale Hebeklemmen tragen flach liegende Bleche paarweise an einer Traverse. Für empfindliche Oberflächen gibt es Schongreifer wie die Typen TSB, TBP und BLCW, für nichtrostende Bleche die Hebeklemme in rostfreier Ausführung VUW-R, für Bleche mit hoher Oberflächenhärte die Ausführungen EXTRA-HART (H). Spulengreifer nehmen liegende und stehende Spulen auf, Rohrhaken-Gehänge und Betonrohrgreifer bewegen Rohre, Klemmen für Kabeltrommeln und Faßrandklemmen decken weitere Aufgaben ab.

Auswahlkriterien

• Tragfähigkeit: Stufen wie 250, 500, 1.000, 3.000, 6.000 und 7.500 kg. Bei paarweise eingesetzten Klemmen gilt die Angabe je Klemme, die Lastverteilung an der Traverse ist zu beachten.
• Greifbereich: die zulässige Materialdicke oder Werkstückbreite, bei Klemmen zum Beispiel 0 bis 13 mm, 0 bis 35 mm oder 50 bis 100 mm, bei Greifern bis 600 mm.
• Nutzhöhe, Nutzlänge und Nutzbreite: Nutzhöhen zum Beispiel 300 bis 500 mm oder 1.400 bis 2.500 mm, Nutzlängen 410 bis 1.175 mm, Nutzbreiten 260, 300 und 600 mm.
• Bauhöhe, Greiftiefe und Greiffläche: Bauhöhen zwischen 203 und 470 mm bestimmen den Hubhöhenverlust, Greiftiefen wie 47 bis 143 mm und Greifflächen wie 60 bis 180 mm den Randabstand am Blech.
• Kranhakenöse: Durchmesser von Ø 26 bis Ø 85 mm, passend zum Kranhaken oder zum Aufhängeglied des Gehänges.

Sicherheit und Prüfung

Greifer und Klemmen werden vor jedem Einsatz auf Verschleiß, Verformung und Funktion der Verriegelung geprüft und in regelmäßigen Abständen durch eine befähigte Person untersucht. Bei Hebeklemmen müssen Zahnsegment und Drehpunkt sauber und gängig sein, die Feder muss die Klemme schließen, die Sicherung gegen unbeabsichtigtes Öffnen muss greifen. Der Greifbereich darf weder unterschritten noch überschritten werden, sonst hält die Klemme nicht. Tragfähigkeit und Greifbereich stehen auf dem Typenschild. Abgenutzte Zähne, erlahmte Federn, Risse und Verformungen führen zur Ablegereife. Lasten dürfen nicht über Personen geführt werden, und die Last muss frei hängen, bevor sie verfahren wird.

Unterkategorien

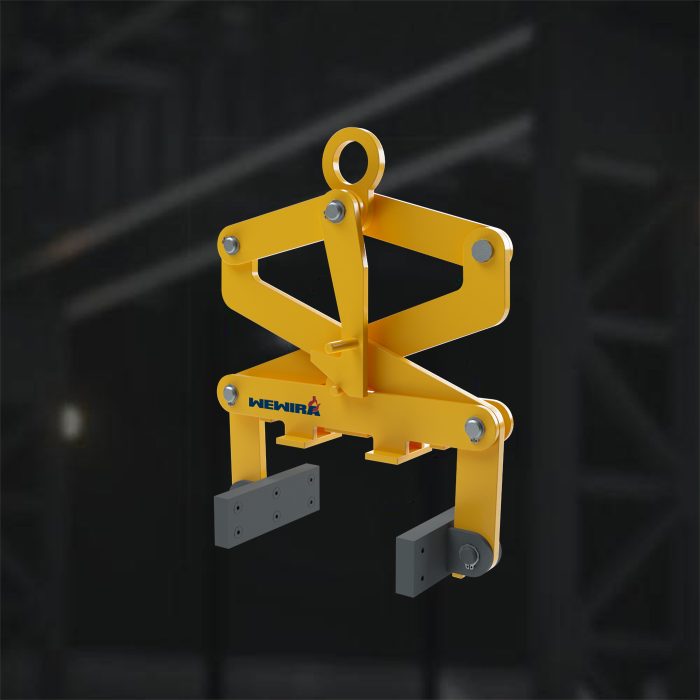

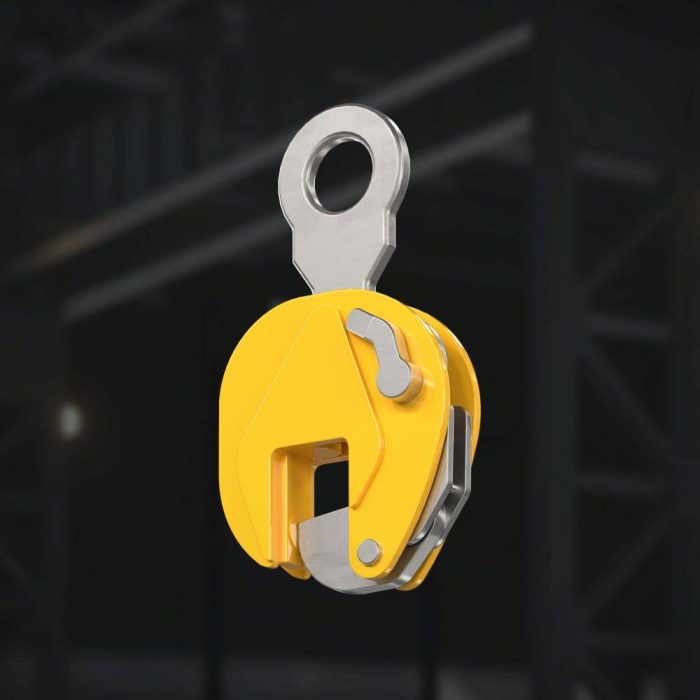

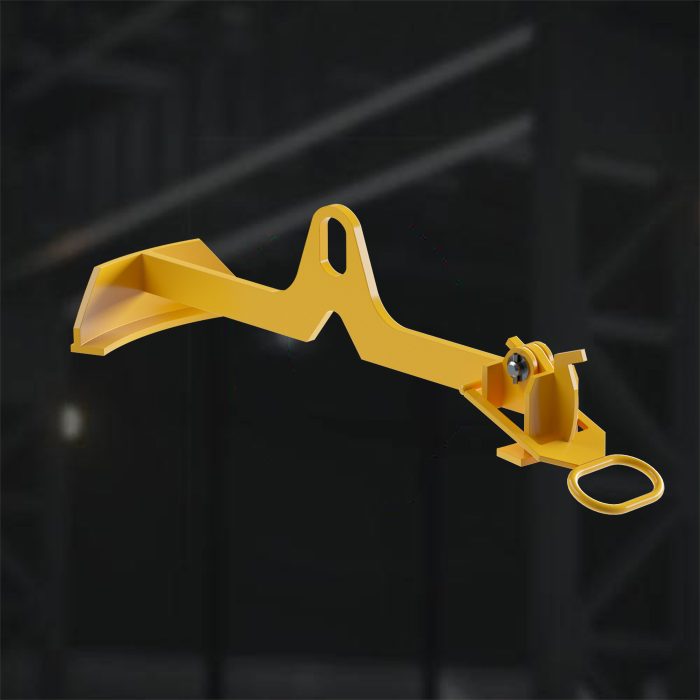

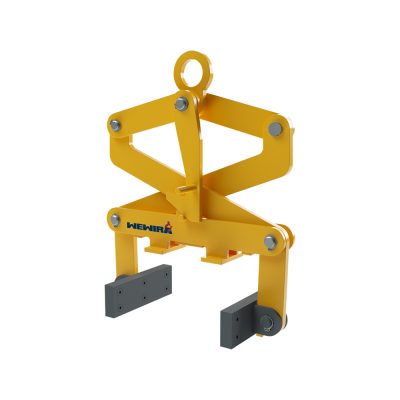

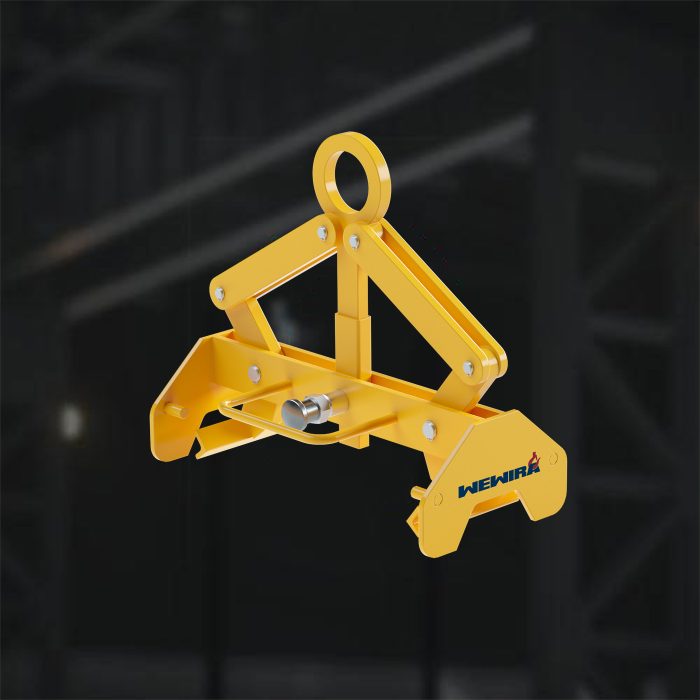

Die Kategorie gliedert sich in Klemmen (38 Produkte), Greifer für Blockmaterial & Träger (11 Produkte), Kistengreifer (10 Produkte), Greifer für Rundmaterial (9 Produkte) und Greifer für Spulen (6 Produkte). WEWIRA und pewag sind mit je 23 Produkten vertreten, Yale mit 22, Nordgreif mit 5 und Thiele mit einem Produkt.
