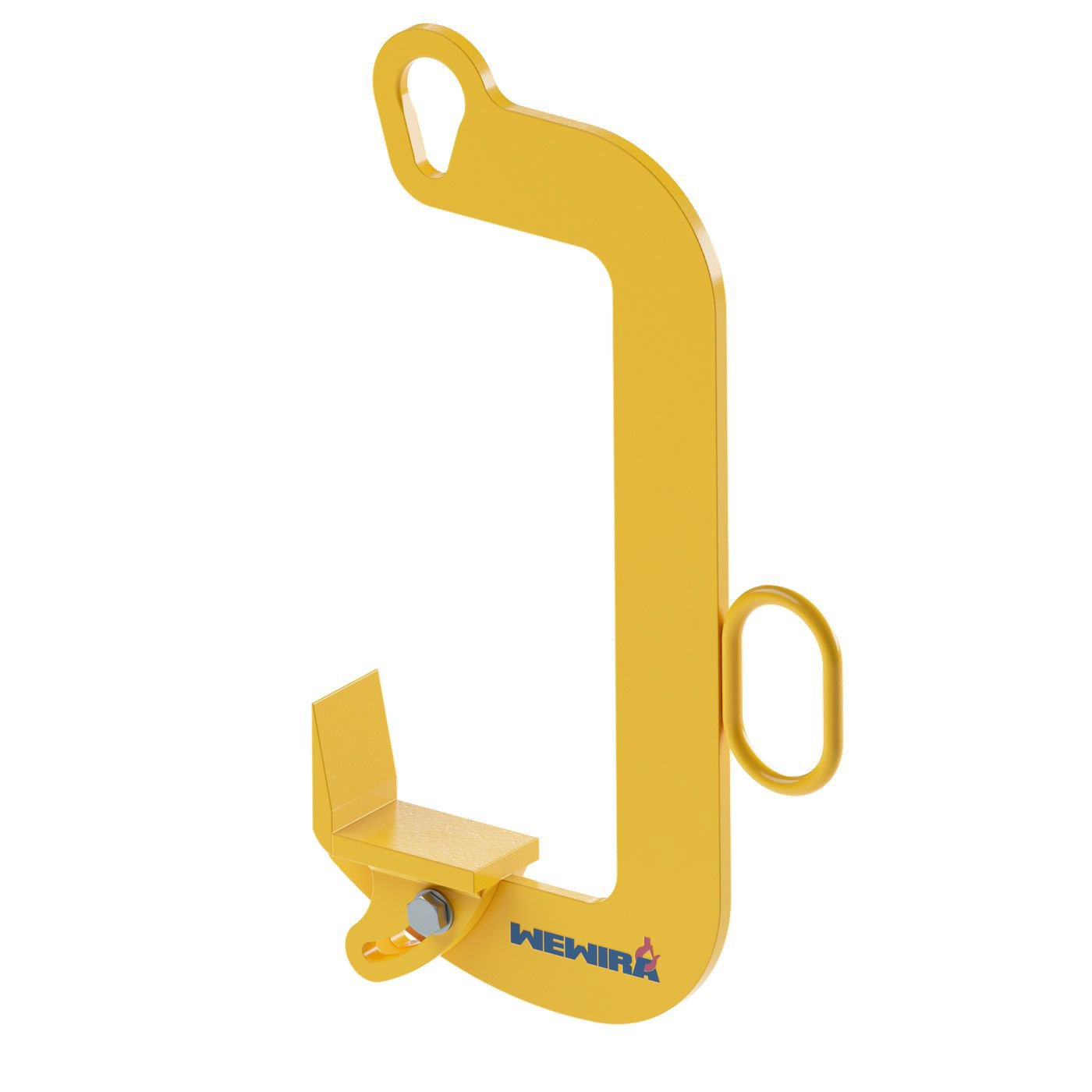

Bandrollen-Haken

Bandrollen-Haken transportieren Coils und Spaltbänder am Kran, indem der Zinken in das Coil-Auge eingeführt wird. Zusätzlich lassen sich liegende Coils damit aufrichten oder stehende Coils ablegen, was mit einem C-Haken nicht möglich ist. Die Haken von WEWIRA sind platzsparend dimensioniert und eignen sich für Lager und Fertigung mit engen Raumverhältnissen, etwa zwischen Maschinen oder in Regalgassen.

Erhältlich sind 5 Varianten mit Tragfähigkeiten von 500, 1.000 und 2.000 kg, Zinken-Nutzlängen von 150, 250 und 300 mm und Nutzhöhen von 430, 520 und 570 mm. Die Zinken-Nutzlänge muss mindestens der Bandbreite des Coils entsprechen, damit der Zinken vollständig durch das Auge reicht. Die Kranhakenöse misst 50 x 80 mm oder 62 x 100 mm und muss zum Kranhaken passen.

Der Zinken wird in das Auge des liegenden Coils eingeführt, anschließend wird der Kranhaken langsam angehoben. Durch die Form des Hakens dreht sich das Coil beim Anheben um seine Auflagekante in die stehende Lage. Beim Ablegen erfolgt der Vorgang umgekehrt. Während des Aufrichtens darf sich niemand im Schwenkbereich aufhalten, und das Coil muss gegen seitliches Abrollen gesichert sein.

Geeignet sind Coils und Spaltbänder mit einem Coil-Auge, dessen Innendurchmesser den Zinken aufnimmt, und einer Bandbreite innerhalb der Zinken-Nutzlänge. Das Coilgewicht darf die Tragfähigkeit von 500, 1.000 oder 2.000 kg nicht überschreiten. Für kleine, schmale Coils bis 1.000 kg sind alternativ C-Haken ohne Gegengewicht aus dem Sortiment geeignet, die sich jedoch nicht zum Aufrichten eignen.

Vor jedem Einsatz kontrollieren Sie den Zinken auf Verformung, Risse an den Schweißnähten und Verschleiß an der Auflagefläche sowie die Kranhakenöse auf Aufweitung. Ein verbogener Zinken oder Risse an tragenden Nähten sind Ablegegründe. Als Lastaufnahmemittel ist der Haken mindestens einmal jährlich durch eine befähigte Person zu prüfen; die Tragfähigkeit ist am Gerät gekennzeichnet.
