C-Haken mit Tragdorn für Spulen

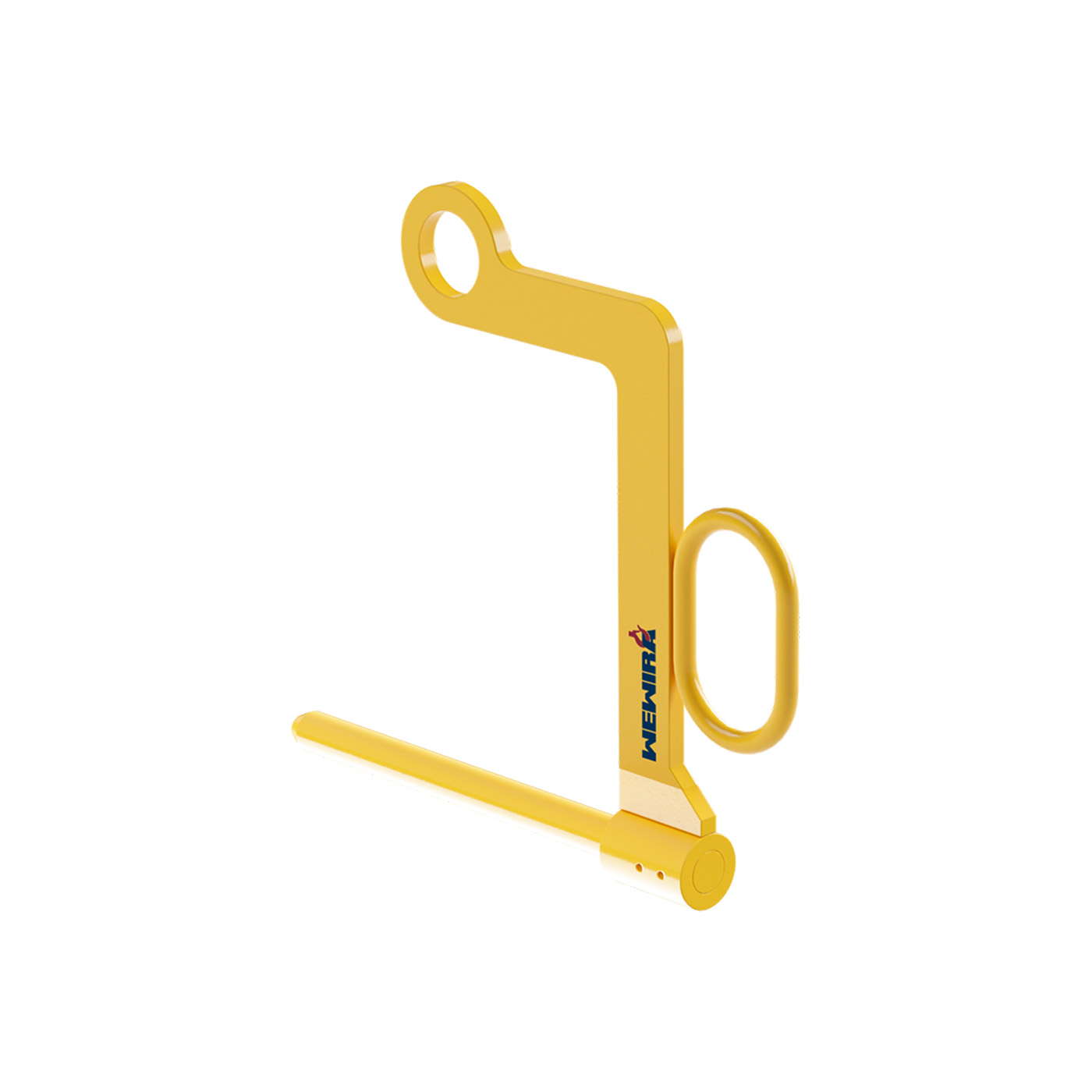

Der C-Haken von WEWIRA dient dem waagerechten Krantransport von Coils, Folienrollen, Spulen und Rollen mit kleineren Kerndurchmessern und verschiedenen Rollenbreiten. Der Tragdorn wird in den Kern der Rolle eingefahren, die Rolle hängt auf dem Dorn. Da der Dorn aus hochfestem Material besteht, hat er einen geringen Durchmesser und passt auch in Rollen mit kleiner Hülse.

Zehn Varianten decken Tragfähigkeiten von 150, 250, 500, 750 und 1.000 kg ab. Die Tragdorne haben 25, 30, 40, 50 oder 55 mm Durchmesser, die Nutzlängen reichen von 410 bis 990 mm, die Nutzhöhen von 420 bis 620 mm. Maßgeblich sind der Hülsendurchmesser, die Rollenbreite, der Außendurchmesser und das Gewicht der schwersten Rolle.

Die Nutzlänge ist die Länge des Tragdorns, die in die Rolle eingefahren werden kann, sie muss mindestens der Rollenbreite entsprechen. Die Nutzhöhe ist der freie Abstand zwischen Dorn und oberem Bügel des C-Hakens, sie bestimmt den größten Rollenradius, der aufgenommen werden kann. Beide Maße müssen zur Rolle passen, sonst lässt sie sich nicht einfahren.

Der Dorn muss vollständig durch den Kern der Rolle geführt werden, damit die Last mittig auf dem Dorn sitzt und der Haken nicht kippt. Die Rolle darf nicht an der Dornspitze hängen. Beim Anheben ist auf ein waagerechtes Hängen zu achten. Als Lastaufnahmemittel ist der C-Haken regelmäßig durch eine befähigte Person auf Risse, Verformung und Verschleiß am Dorn zu prüfen.
