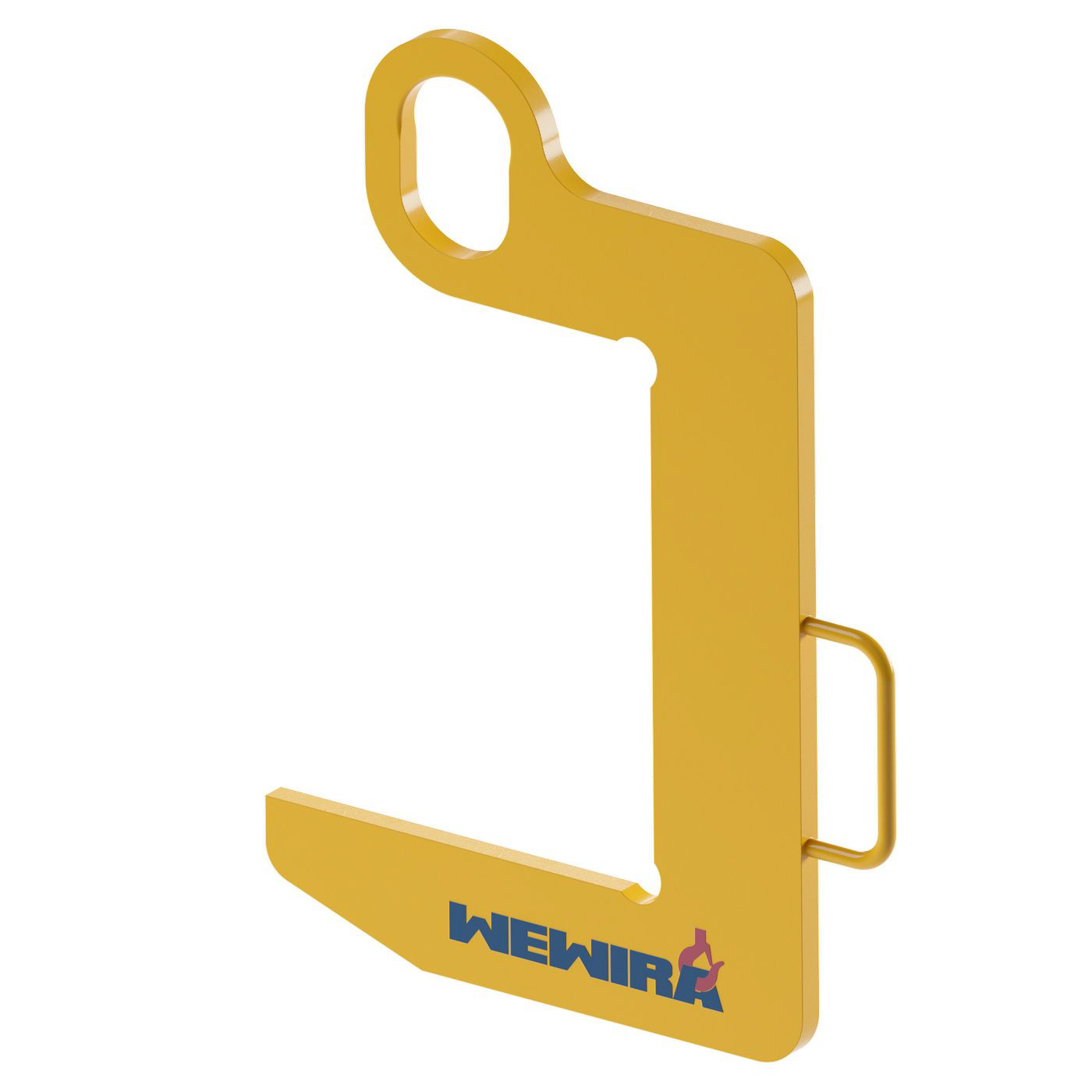

C-Haken, ohne Gegengewicht

C-Haken ohne Kontergewicht vom Typ WCH-O transportieren kleinere, in der Regel schmale Coils und Spaltbänder am Kran. Der Zinken wird von Hand in das Coil-Auge eingeführt, das Coil hängt dann im Auge und wird angehoben. Durch das geringe Eigengewicht und den Handgriff lässt sich der Haken problemlos führen. Typische Einsätze sind Spaltbandlager, Stanzereien und Blechverarbeitung.

Der Haken von WEWIRA ist in 10 Varianten mit Tragfähigkeiten von 150, 250, 500, 750 und 1.000 kg erhältlich. Die Zinken-Nutzlängen betragen 200, 300, 400 und 500 mm, die Nutzhöhen 300, 400 und 450 mm. Die Zinken-Nutzlänge muss mindestens der Bandbreite des Coils entsprechen, die Nutzhöhe muss den Außenradius des Coils oberhalb des Auges aufnehmen.

Ohne Kontergewicht hat der Haken keinen Gewichtsausgleich, deshalb kippt der Zinken im unbelasteten Zustand nach unten und der Haken hängt schief am Kranhaken. Das ist konstruktionsbedingt und kein Mangel. Der Handgriff dient dazu, den Haken beim Einfädeln in das Coil-Auge auszurichten. Sobald das Coil auf dem Zinken sitzt, richtet sich der Haken durch das Lastgewicht aus.

Ein Gegengewicht sorgt dafür, dass der leere Haken waagerecht hängt und der Zinken ohne Führung von Hand in das Coil-Auge fährt. Das ist bei schweren oder breiten Coils sinnvoll, bei denen der Haken zu schwer für die Führung von Hand wird. Für kleine, schmale Coils bis 1.000 kg ist die Ausführung ohne Gegengewicht leichter und handlicher. Zum Aufrichten liegender Coils sind Bandrollen-Haken vorgesehen.

Kontrollieren Sie vor jedem Einsatz den Zinken auf Verformung und Verschleiß, die Schweißnähte auf Risse, den Handgriff auf festen Sitz und die Aufhängung auf Aufweitung. Ein verbogener Zinken oder Risse an tragenden Nähten sind Ablegegründe. Als Lastaufnahmemittel ist der C-Haken mindestens einmal jährlich durch eine befähigte Person zu prüfen; die Tragfähigkeit ist am Haken gekennzeichnet.
