C-Haken mit Kontergewicht

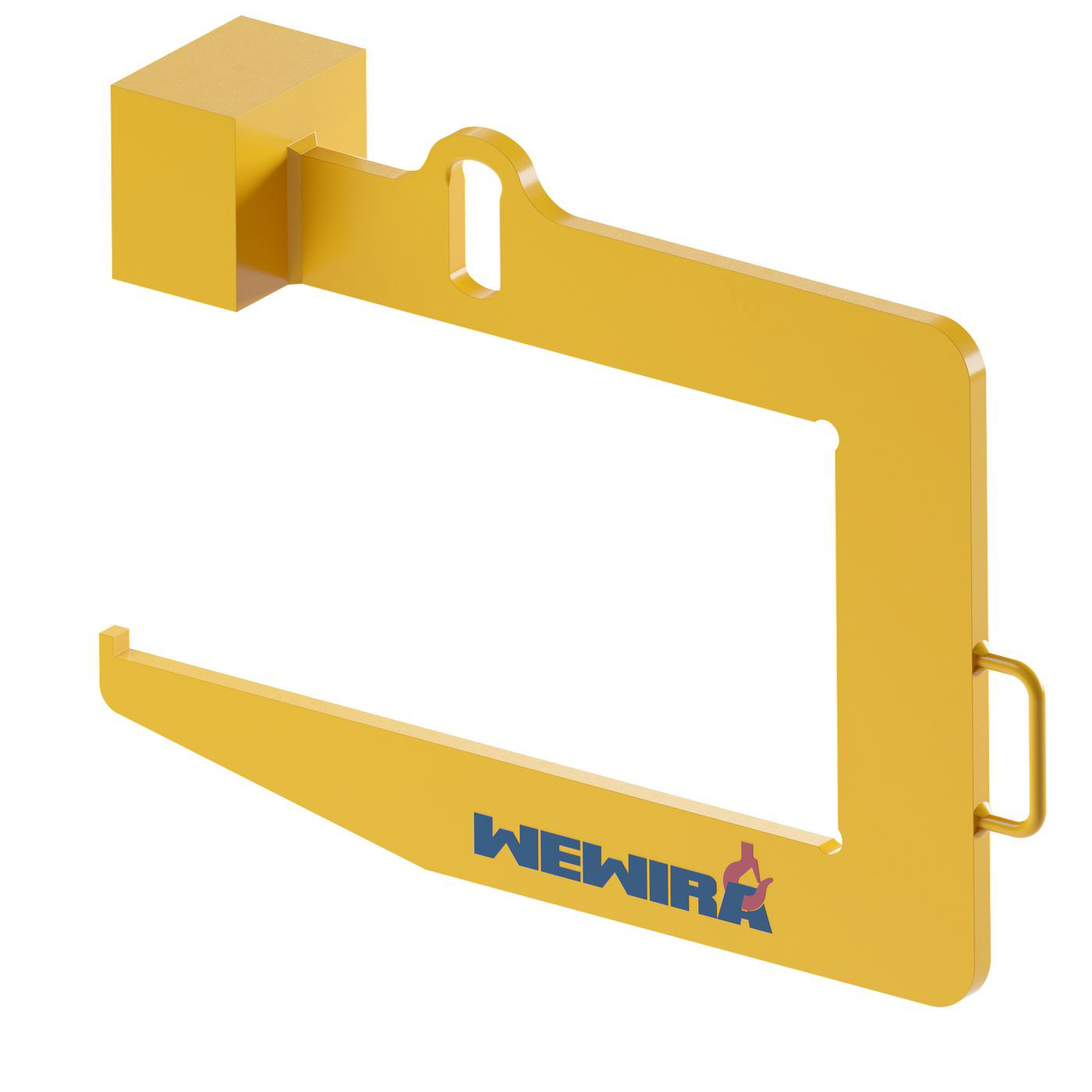

Der C-Haken Typ WCH von WEWIRA dient dem Handling abgebundener Stahl-Coils am Kran. Er eignet sich zum Transport sowie zum Be- und Entladen. Das Coil liegt auf dem Zinken auf, der in das Coil-Auge eingefahren wird. Das Gegengewicht hält den Zinken im Leerzustand waagerecht, sodass er sich leichter einfahren lässt und das Coil nicht beschädigt wird.

Der Shop führt 32 Varianten mit Tragfähigkeiten von 500 bis 30.000 kg, darunter 1.000, 2.000, 3.000, 5.000, 7.500, 10.000, 15.000, 20.000 und 25.000 kg. Die Zinken-Nutzlängen reichen von 300 bis 1.500 mm, die Nutzhöhen von 400 bis 950 mm. Die Kranhakenöse misst je nach Größe 50 x 105 bis 210 x 450 mm. Wählen Sie nach Coilgewicht, Coilbreite und Augendurchmesser.

Die Zinken-Nutzlänge muss mindestens der Breite des Coils entsprechen, damit das Coil vollständig auf dem Zinken aufliegt. Die Nutzhöhe ist der lichte Abstand zwischen Zinken und Rücken des Hakens; sie muss größer sein als die Wandstärke des Coils, also die Differenz zwischen Außenradius und Augenradius. Die Tragfähigkeit wählen Sie nach dem schwersten Coil.

Am Zinkenende ist eine Sicherungsnase angebracht, die ein Abrutschen des Coils verhindert. Die Innenradien sind kerbfrei geschliffen, um gefährliche Kerbspannungen im Haken zu vermeiden. Ein Handgriff erleichtert das Führen beim Einfahren in das Coil-Auge. Das Kontergewicht sorgt dafür, dass der leere Haken waagerecht hängt und nicht gegen das Coil schlägt.

C-Haken sind Lastaufnahmemittel und vor jedem Einsatz per Sichtkontrolle sowie mindestens einmal jährlich durch eine befähigte Person zu prüfen. Achten Sie auf Risse in den Innenradien, Verformung des Zinkens, Verschleiß an der Auflagefläche, Beschädigungen an der Sicherungsnase und die Lesbarkeit der Kennzeichnung. Überlastung und Stoßbelastungen sind zu vermeiden.
