Stapler-Anbaugeräte: Einsatz und Auswahl

Einsatz und Auswahl von Stapler-Anbaugeräten

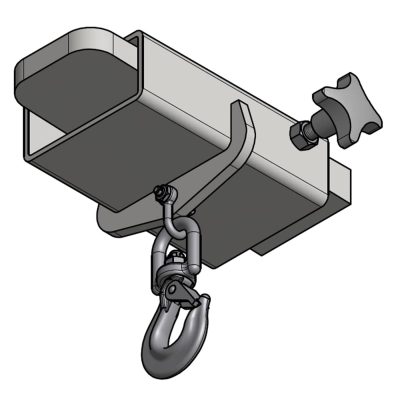

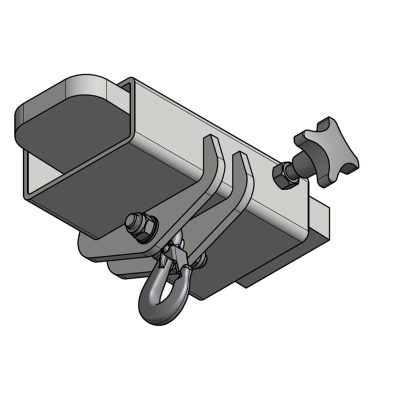

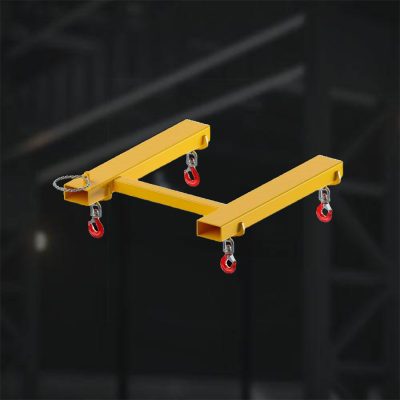

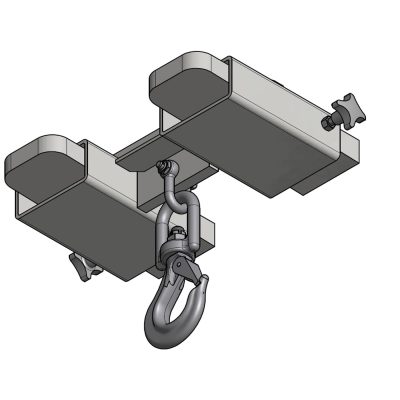

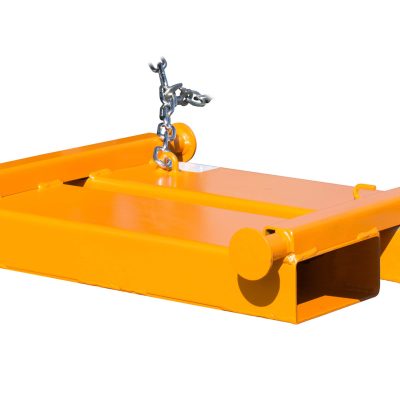

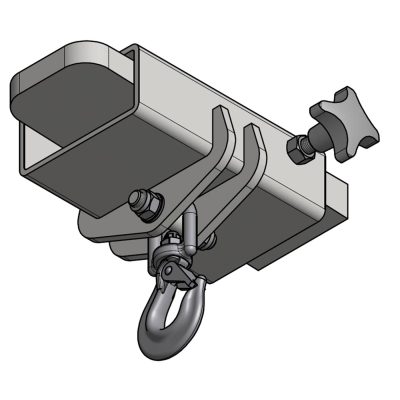

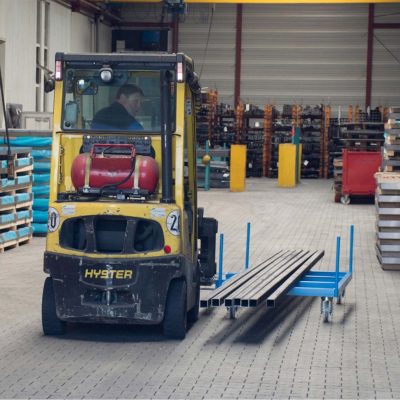

Mit einem Anbaugerät übernimmt der Gabelstapler Aufgaben, für die sonst ein Kran nötig wäre. Teleskoplader und Lastarme wandeln die Gabeln in einen Ausleger mit Lasthaken um; sie sind in starrer Ausführung, höhenverstellbar, teleskopierbar oder mit 25° Neigung erhältlich, jeweils in Standardausführung oder verzinkt. Stapler-Traversen und Stapler-Schuhe sitzen direkt auf den Zinken und bieten einen Wirbelhaken oder Ösenhaken, in kurzer Bauart oder mit zwei verstellbaren Wirbelhaken. Stapler-Coil-Haken mit Schäkel-Öse oder Aufhänge-Öse nehmen Coils am Kern auf, Stapler-Big-Bag-Traversen mit Wirbelhaken oder Aufhängeösen tragen Big Bags an den Schlaufen. Für Langgut stehen die Langgut-Traverse WLG und der Stapler-Seitenwagen bereit. Gabelverlängerungen in offener oder geschlossener Ausführung verlängern die Zinken für tiefe Paletten, Gabel-Zinkenschutz Typ GZS und Gabel-Rückenschutz Typ GRS schützen Zinken und Ladung vor Beschädigung.

Auswahlkriterien

  • Tragfähigkeit: Feste Werte wie 1.000, 2.000, 3.000 und 5.000 kg oder ausladungsabhängige Bereiche, zum Beispiel 100 bis 1.000 kg, 560 bis 2.500 kg oder 1.950 bis 5.000 kg. Bei Teleskopladern und Lastarmen sinkt die Tragfähigkeit mit zunehmender Ausladung; maßgeblich bleibt zusätzlich die Resttragfähigkeit des Staplers.
  • Nutzlänge und Verstellbereich: Teleskopierbare Geräte decken Bereiche wie 695 bis 3.690 mm oder 875 bis 2.500 mm ab, der Verstellbereich beträgt 1.000 bis 2.000 mm. Feste Nutzlängen sind unter anderem 600, 800, 1.000 und 1.200 mm hinterlegt.
  • Zinkenmaße: Gabelverlängerungen und Aufsteckgeräte werden nach Zinken-Nutzlänge von 800 bis 2.000 mm sowie nach Nutzbreite und Nutzhöhe der Aufnahme gewählt; die Aufnahme muss zum Zinkenquerschnitt des Staplers passen. Nutzbreiten sind je Variante angegeben, zum Beispiel 80 bis 181 mm.
  • Oberfläche: Viele Teleskoplader, Lastarme und die Langgut-Traverse WLG sind wahlweise in Standardausführung oder verzinkt erhältlich.
  • Hakenart: Wirbelhaken drehen sich unter Last und verhindern das Verdrehen der Anschlagmittel, Ösenhaken sind die feste Ausführung.

Sicherheit und Prüfung

Anbaugeräte verändern Schwerpunkt und Resttragfähigkeit des Staplers. Vor dem Einsatz muss die Resttragfähigkeit für die Kombination aus Stapler, Anbaugerät und Last bestimmt und am Stapler ausgewiesen sein. Aufsteckgeräte werden gegen Abrutschen von den Zinken gesichert, zum Beispiel mit Kette oder Sicherungsbolzen, und die Gabel darf beim Aufnehmen nicht schräg stehen. Lasten am Haken werden nur mit geprüften Anschlagmitteln aufgenommen, nicht über Personen geführt und nicht mit ausgefahrenem Ausleger verfahren, sofern der Hersteller es nicht freigibt. Die regelmäßige Prüfung durch eine befähigte Person umfasst Schweißnähte, Haken samt Sicherung, Verstell- und Teleskopmechanik sowie Verformungen an Aufnahmen und Zinken. Das Traglastschild muss am Gerät lesbar sein.

Weitere Traversen

Für den Kranhaken statt für den Stapler finden Sie Kran-Traversen, Geräte für das Fass-Handling und Coil-Haken in den benachbarten Kategorien.

Häufige Fragen

Welche Tragfähigkeit darf ein Stapler-Anbaugerät haben?

Die Tragfähigkeit des Anbaugeräts ist nur eine von zwei Grenzen. Entscheidend ist die Resttragfähigkeit des Staplers, die sich aus Eigengewicht des Geräts, Lastschwerpunktabstand und Ausladung ergibt und am Stapler ausgewiesen sein muss. Bei Teleskopladern und Lastarmen sinkt der zulässige Wert mit der Ausladung, deshalb sind Bereiche wie 560 bis 2.500 kg oder 1.950 bis 5.000 kg angegeben. Der kleinere der beiden Werte gilt.

Wozu dienen Gabelverlängerungen?

Gabelverlängerungen werden über die vorhandenen Zinken geschoben und verlängern sie für tiefe Paletten, lange Kisten oder Ladungen, die sonst nicht vollständig unterfahren werden. Sie sind paarweise in offener und geschlossener Ausführung mit Zinken-Nutzlängen von 800 bis 2.000 mm erhältlich. Die Aufnahme muss zum Zinkenquerschnitt passen, und die Resttragfähigkeit des Staplers verringert sich durch den größeren Lastschwerpunktabstand.

Wie wird das Anbaugerät am Stapler gesichert?

Aufsteckgeräte wie Stapler-Traversen, Stapler-Schuhe, Coil-Haken und Teleskoplader werden vollständig auf die Zinken geschoben und gegen Abrutschen gesichert, zum Beispiel mit Sicherungskette am Gabelträger oder mit Sicherungsbolzen an der Aufnahme. Der Gabel-Zinkenschutz Typ GZS ist mit und ohne Sicherung erhältlich. Vor jedem Einsatz prüfen Sie den festen Sitz, danach wird die Last ohne Schrägstellung der Gabel aufgenommen.

Was bedeutet höhenverstellbar und teleskopierbar bei Teleskopladern?

Höhenverstellbar bedeutet, dass der Ausleger in der Neigung beziehungsweise Höhe des Hakens eingestellt werden kann, teleskopierbar, dass sich die Nutzlänge ausziehen lässt, zum Beispiel von 695 bis 3.690 mm oder im Verstellbereich von 1.000 bis 2.000 mm. Starre Ausführungen haben eine feste Länge. Lastarme sind zusätzlich mit 25° Neigung erhältlich. Mit größerer Ausladung sinkt die zulässige Tragfähigkeit.
