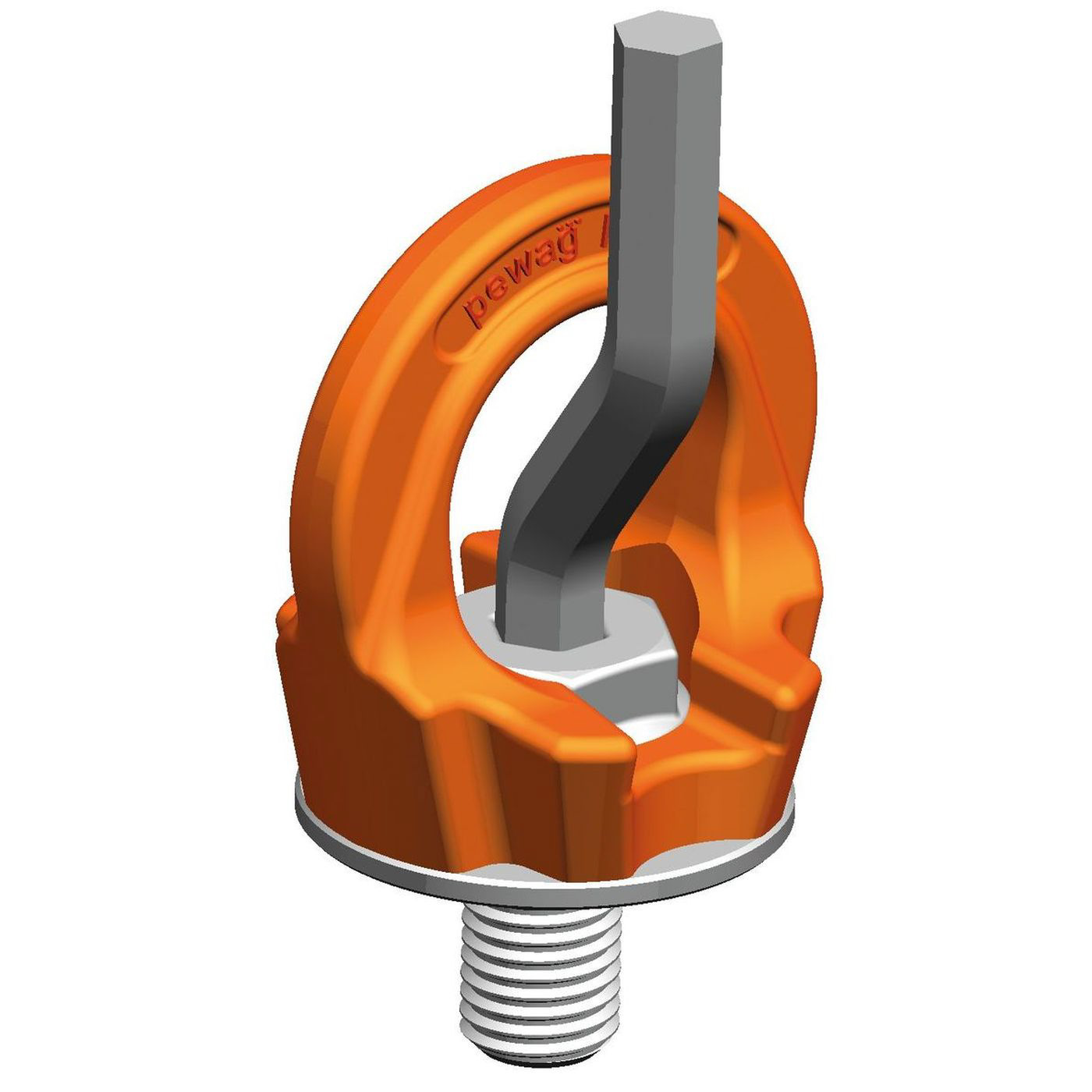

Anschlagpunkt schraubbar PLGW basic

Der schraubbare Anschlagpunkt PLGW basic von pewag schafft an Maschinen, Werkzeugen, Vorrichtungen und Bauteilen einen sicheren Anschlagpunkt zum Heben mit Kran und Anschlagmittel. Er wird in eine Gewindebohrung eingeschraubt. In Maßen, Tragfähigkeiten und Anwendung entspricht er dem PLGW supreme; nur die Montage unterscheidet sich, denn zum Befestigen und Entfernen wird ein Innensechskantschlüssel benötigt.

Der Anschlagpunkt ist in 10 Gewindegrößen von M8 bis M48 erhältlich (M8, M10, M12, M16, M20, M24, M30, M36, M42, M48). Die Tragfähigkeit steigt mit der Gewindegröße von 300 kg bis 12.000 kg. Die Gewindetiefe reicht von 15 bis 75 mm, die Ösengröße von 25 x 27 mm bis 95 x 88 mm. Wählen Sie das Gewinde nach der vorhandenen Bohrung und der benötigten Tragfähigkeit.

Der Anschlagpunkt wird mit einem Innensechskantschlüssel in eine Gewindebohrung eingeschraubt, deren Gewinde und Tiefe zum Anschlagpunkt passen. Die Auflagefläche muss eben und sauber sein, damit der Anschlagpunkt vollflächig aufliegt. Beachten Sie das vom Hersteller vorgegebene Anzugsmoment und die Mindestgewindetiefe für den jeweiligen Grundwerkstoff. Nach der Montage kontrollieren Sie den festen Sitz vor jedem Hub.

Prüfen Sie den Anschlagpunkt vor jedem Einsatz auf festen Sitz, Risse, Verformung, Verschleiß und Korrosion sowie auf lesbare Kennzeichnung. Die Tragfähigkeit gilt für die auf dem Bauteil angegebene Belastungsrichtung; bei Schrägzug reduziert sie sich nach Herstellerangabe. Anschlagpunkte unterliegen der regelmäßigen Prüfung durch eine befähigte Person. Ein Anschlagpunkt mit beschädigtem Gewinde ist abzulegen.
