- Lieferzeit
- 1 Woche
Datenblatt herunterladen (PDF, 1,1 MB)
Kranhersteller seit 1972. Beratung: +49 2195 9121-17
Alle Varianten bestellen
Variantentabelle öffnen Variantentabelle schließen
| Tragfähigkeit Flachmaterial kg | Materialdicke max. mm | Länge max. mm | Tragfähigkeit Rundmaterial kg | Material-Ø max. mm | Art.-Nr. | Lieferzeit | Preis | Menge | In den Warenkorb |
|---|---|---|---|---|---|---|---|---|---|
| 100 kg | 14 mm | 2.000 mm | 50 kg | 40 bis 300 mm | 54000018 | 1 Woche | 379,00 € | ||
| 300 kg | 20 mm | 2.500 mm | 150 kg | 60 bis 300 mm | 54000019 | 1 Woche | 647,00 € | ||
| 500 kg | 24 mm | 3.000 mm | 250 kg | 60 bis 400 mm | 54000020 | 1 Woche | 1.039,00 € | ||
| 800 kg | 34 mm | 3.500 mm | 400 kg | 60 bis 400 mm | 54000021 | 1 Woche | 1.278,00 € | ||
| 1.000 kg | 40 mm | 3.500 mm | 500 kg | 80 bis 400 mm | 54000022 | 1 Woche | 1.464,00 € | ||
| 2.000 kg | 55 mm | 3.500 mm | 1.000 kg | 100 bis 400 mm | 54000023 | 1 Woche | 2.488,00 € | ||
| 3.000 kg | 65 mm | 3.500 mm | 1.500 kg | 200 bis 500 mm | 54000024 | 1 Woche | 3.839,00 € |
Beschreibung

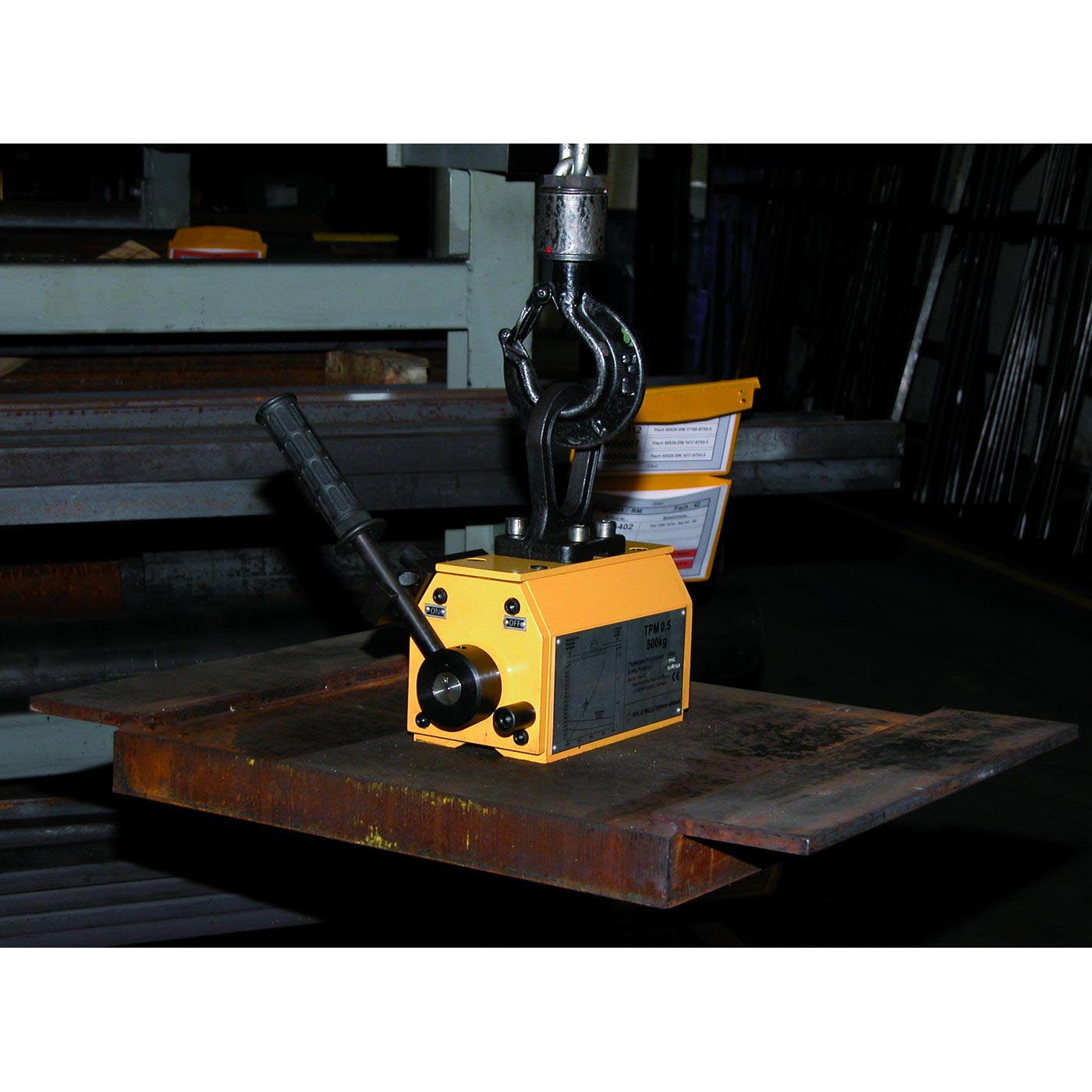

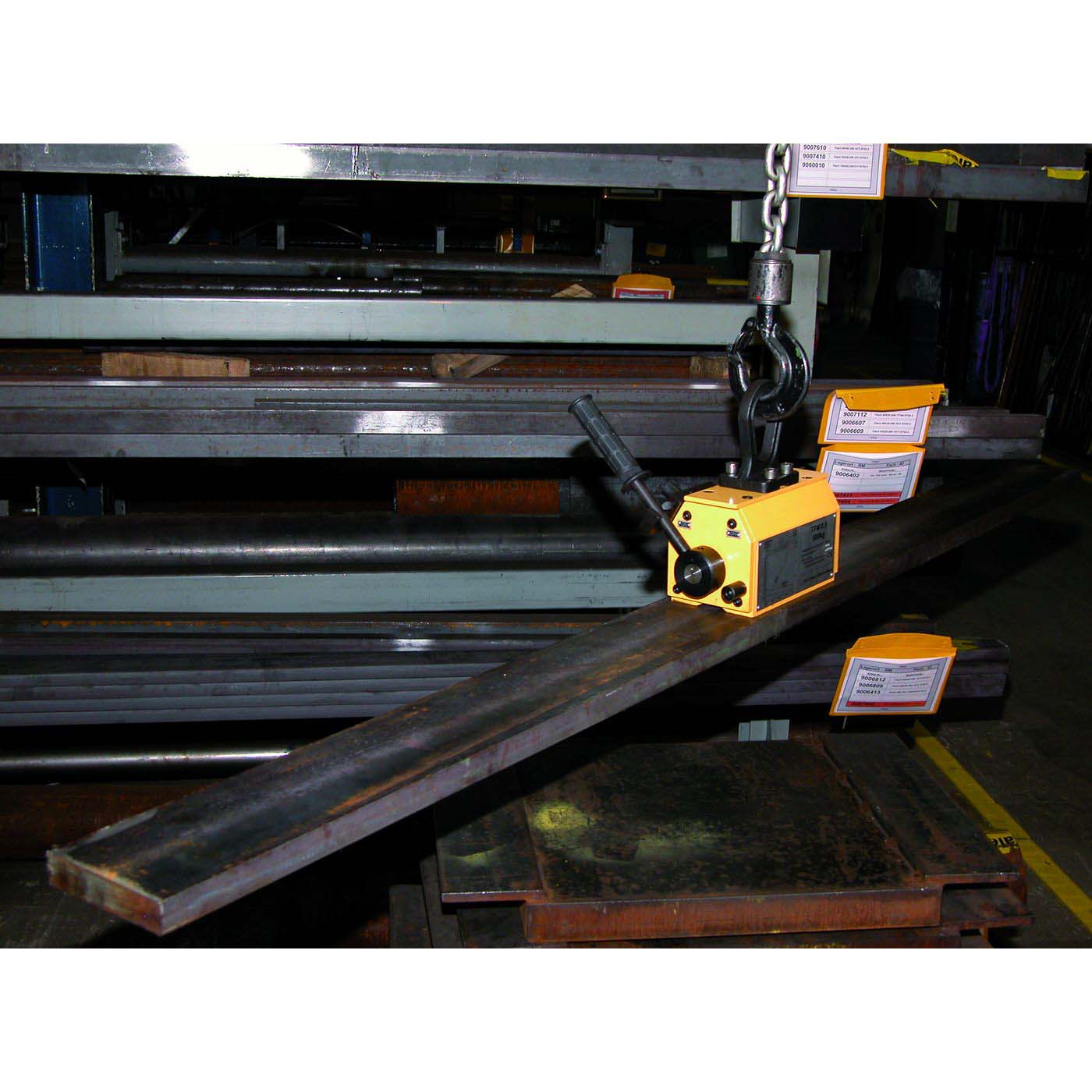

Die Lasthebemagnete TPM sind ideal zum einfachen, schnellen, und damit wirtschaftlichen Transport schwerer Werkstücke aus ferromagnetischem Material.
Einsatzbereiche sind Werkstatt und Lager, die Be- und Entladung von Maschinen sowie der Vorrichtungsbau. Kleine Abmessungen machen die Modelle für eine Vielzahl weiterer Anwendungen attraktiv. Die Last wird nicht mechanisch beeinflusst, es können sowohl flache, als auch runde Materialien aufgenommen werden. Das leistungsfähige Magnetmaterial ermöglicht eine große Hebekraft bei niedrigem Gewicht. Die Permanentmagnete benötigen keine elektrische Versorgung, nach erfolgter Abschaltung ist nur ein geringer Restmagnetismus vorhanden. Das Ein- und Ausschalten erfolgt komfortabel durch das Umlegen eines Handhebels. Im aktivierten Zustand ist der Bedienhebel durch eine Sicherheitsverriegelung gesperrt, so dass ein unbeabsichtigtes Entmagnetisieren verhindert wird. Aus Sicherheitsgründen empfehlen wir bei der Auswahl der Magnete die verschiedenen Bedingungen wie Oberflächenbeschaffenheit, Materiallegierung und Plattendicke der Werkstoffe zu berücksichtigen.
Um eine maximale Tragfähigkeit zu erreichen, muss die Anschlagfläche blank und frei von Schmutz, Öl, Fett, Zunder, Rost, Farbe usw. sein.
Technische Daten
| 2.000 bis 3.500 mm | |
| 50 bis 1.500 kg | |
| 100 bis 3.000 kg | |
| 14 bis 65 mm |
Fragen zu diesem Produkt
Wofür wird der Hebemagnet TPM eingesetzt?
Der Lasthebemagnet dient dem Transport schwerer Werkstücke aus ferromagnetischem Material in Werkstatt und Lager, beim Be- und Entladen von Maschinen und im Vorrichtungsbau. Die Last wird nicht mechanisch berührt, es lassen sich flache und runde Werkstücke aufnehmen. Der Permanentmagnet von Yale benötigt keine elektrische Versorgung und wird über einen Handhebel ein- und ausgeschaltet.
Wie wähle ich die richtige Größe?

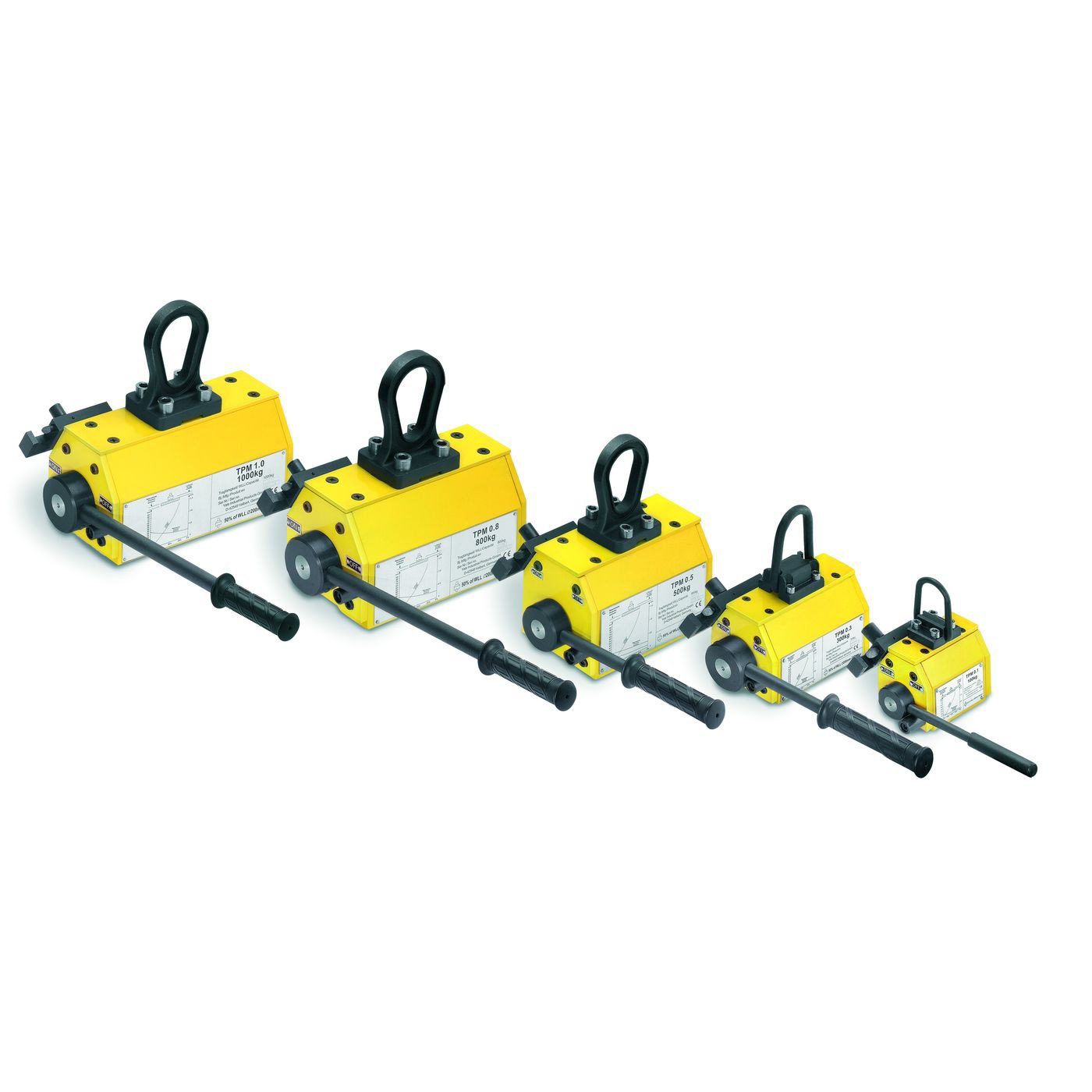

Sieben Varianten decken Tragfähigkeiten von 100 bis 3.000 kg für flaches Material und von 50 bis 1.500 kg für rundes Material ab. Die maximale Materialdicke reicht je nach Größe von 14 bis 65 mm, die maximale Werkstücklänge von 2.000 bis 3.500 mm, der Durchmesserbereich für Rundmaterial von 40 bis 500 mm. Wählen Sie nach der Werkstückform, weil die Tragfähigkeit für Rundmaterial deutlich niedriger liegt als für flaches Material.
Warum ist die Tragfähigkeit bei Rundmaterial geringer?
Bei Rundmaterial liegt nur ein schmaler Streifen der Werkstückoberfläche am Magneten an, sodass weniger magnetischer Fluss übertragen wird. Deshalb gibt Yale für jede Größe zwei Werte an, etwa 1.000 kg für flaches und 500 kg für rundes Material. Auch Materialdicke, Legierung und Oberflächenbeschaffenheit beeinflussen die Haftkraft; dünne Bleche und legierte Stähle tragen weniger als die Nennwerte.
Welche Anforderungen gelten an die Werkstückoberfläche?
Um die maximale Tragfähigkeit zu erreichen, muss die Anschlagfläche blank und frei von Schmutz, Öl, Fett, Zunder, Rost und Farbe sein. Jeder Luftspalt zwischen Magnet und Werkstück, auch durch raue oder gewölbte Oberflächen, verringert die Haftkraft. Yale empfiehlt, bei der Auswahl Oberflächenbeschaffenheit, Materiallegierung und Plattendicke zu berücksichtigen.
Wie wird der Magnet sicher bedient?
Das Ein- und Ausschalten erfolgt durch Umlegen des Handhebels. Im aktivierten Zustand ist der Hebel durch eine Sicherheitsverriegelung gesperrt, sodass ein unbeabsichtigtes Entmagnetisieren verhindert wird. Nach dem Abschalten bleibt nur ein geringer Restmagnetismus. Setzen Sie den Magneten mittig über dem Schwerpunkt an und heben Sie die Last zunächst nur wenige Zentimeter, um den Halt zu prüfen.
Worauf ist bei Prüfung und Pflege zu achten?
Lasthebemagnete sind Lastaufnahmemittel und regelmäßig durch eine befähigte Person zu prüfen. Die Polflächen müssen sauber, eben und frei von Beschädigungen bleiben, weil jede Unebenheit die Haftkraft mindert. Kontrollieren Sie Handhebel, Sicherheitsverriegelung und Aufhängung auf Funktion und Verschleiß. Ein Magnet mit beschädigten Polflächen oder nicht sperrender Verriegelung darf nicht eingesetzt werden.
