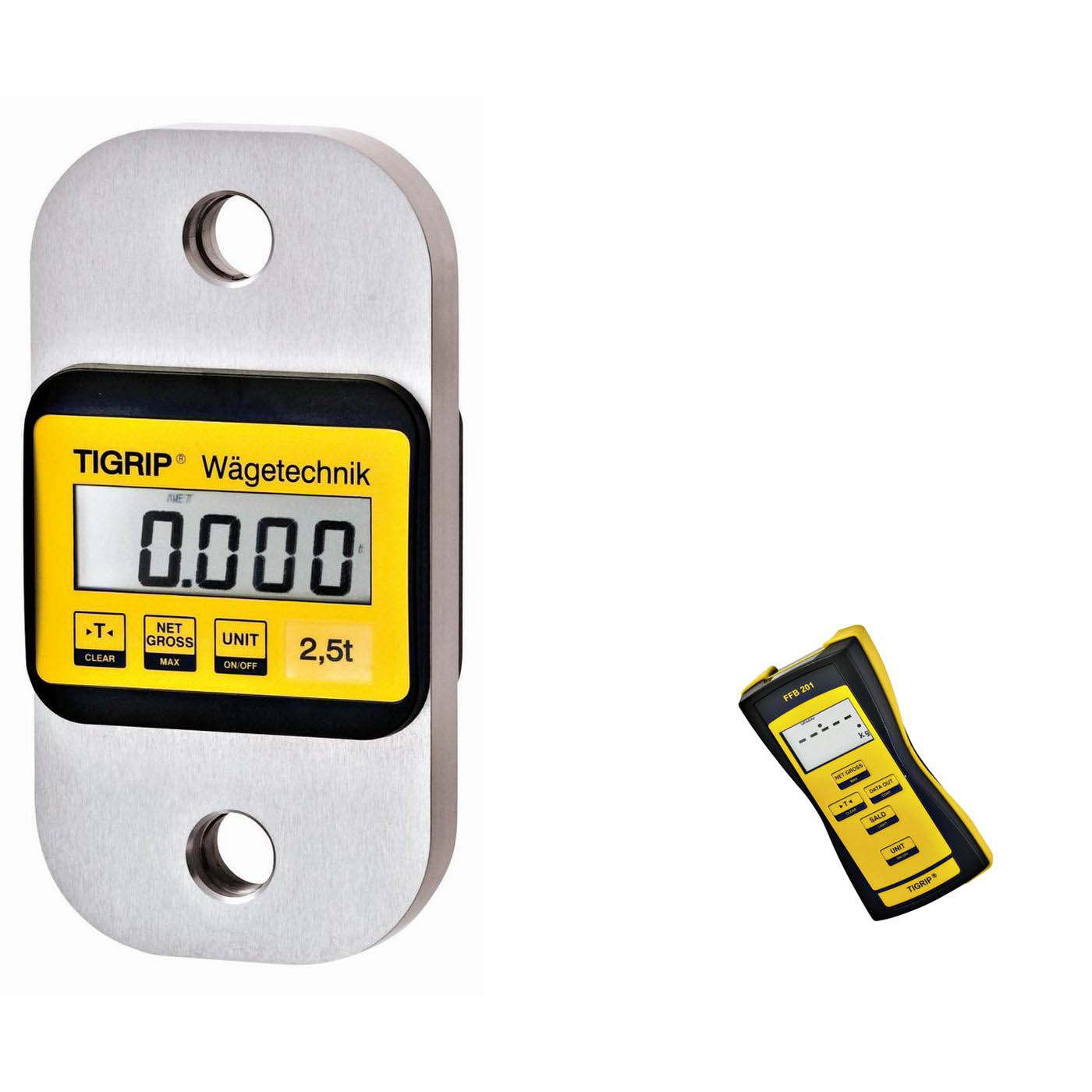

Zugkraftaufnehmer mit Funkübertragung TZR

Der Zugkraftaufnehmer misst die Zugkraft in einem Strang, etwa in Seilen, Ketten, Abspannungen oder Verankerungen, und wird für Belastungsprüfungen, Zugversuche und die Überwachung von Kräften beim Heben und Ziehen verwendet. Er wird in die Kraftlinie eingebaut und überträgt die Messwerte per Funk. Der TZR von Yale ist in fünf Messbereichen bis 100.000 kg erhältlich.

Fünf Varianten decken Messbereiche von 0 bis 10.000 kg, 0 bis 20.000 kg, 0 bis 35.000 kg, 0 bis 50.000 kg und 0 bis 100.000 kg ab. Der Ziffernschritt beträgt 10 oder 50 kg. Wählen Sie den Messbereich so, dass die größte erwartete Zugkraft sicher innerhalb des Bereichs liegt und der Aufnehmer nicht überlastet wird.

Eine Kranhakenwaage wiegt eine frei hängende Last unter dem Kranhaken. Ein Zugkraftaufnehmer misst dagegen die Kraft in einem beliebigen Strang, auch bei waagerechtem Zug oder in Abspannungen, und deckt mit bis zu 100.000 kg deutlich größere Kräfte ab. Für das reine Wiegen von Lasten am Kran ist die Kranhakenwaage TKR aus dem Sortiment vorgesehen.

Die Funkübertragung sendet den Messwert an eine Anzeige außerhalb des Gefahrenbereichs. Bei Zugversuchen oder Prüfungen unter Last kann der Messwert so aus sicherer Entfernung abgelesen und dokumentiert werden, ohne dass sich eine Person in der Nähe des gespannten Strangs aufhalten muss.

Der Zugkraftaufnehmer ist in gerader Zugrichtung in die Kraftlinie einzubauen; seitliche Kräfte oder Biegung verfälschen die Messung und können den Aufnehmer beschädigen. Anschlagmittel und Verbindungselemente müssen für die erwartete Kraft ausgelegt sein. Als Bauteil in der Tragkette ist der Aufnehmer regelmäßig durch eine befähigte Person zu prüfen; stoßartige Belastungen und Überlast sind zu vermeiden.
