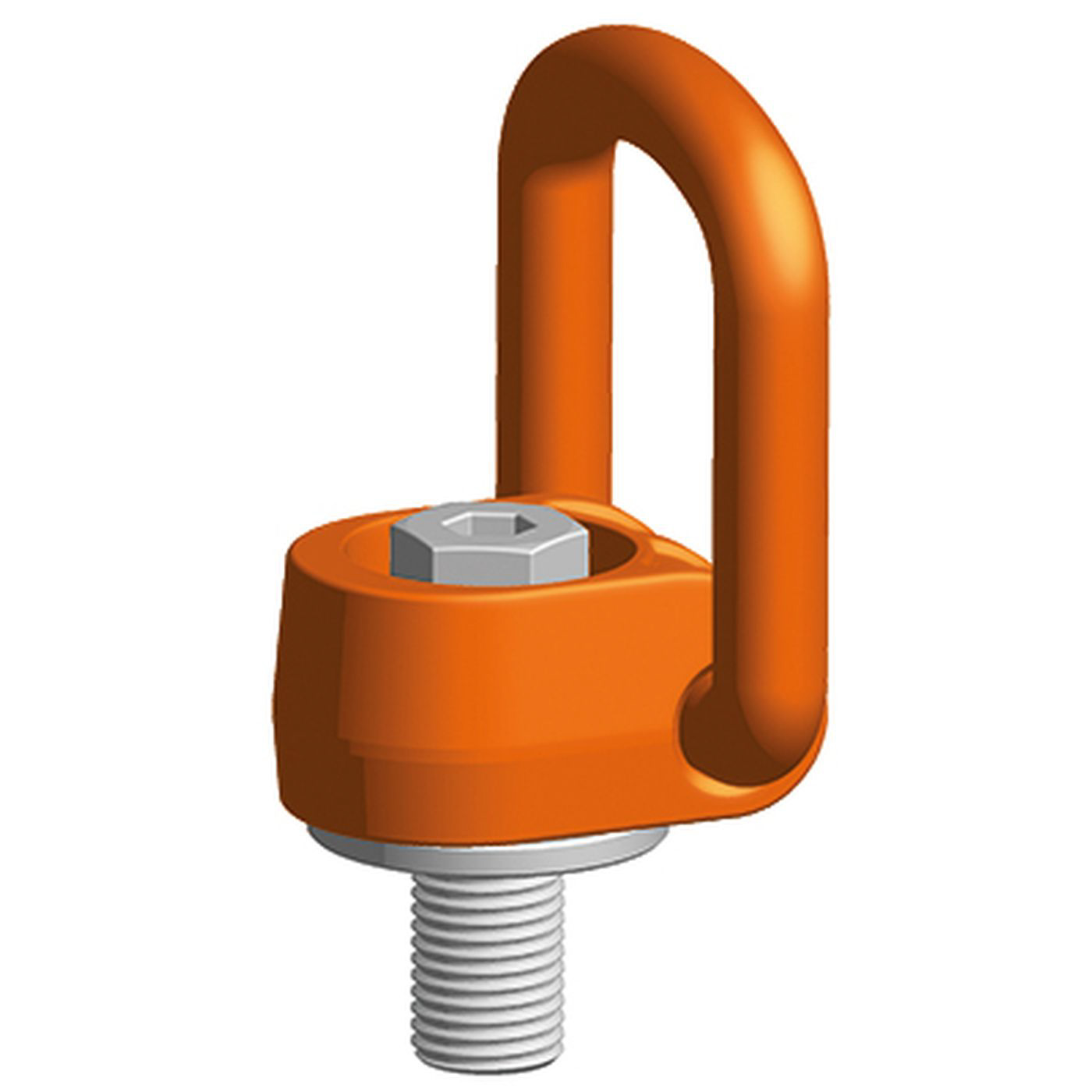

Anschlagpunkt schraubbar PLAW

Der Anschlagpunkt wird in eine Gewindebohrung am Werkstück, an einer Maschine oder Vorrichtung geschraubt und dient als Anschlagstelle für Haken, Schäkel oder Kettengehänge. Er ist um 360° drehbar, der Lastbügel ist schwenkbar und wird durch eine austauschbare Feder in der gewünschten Position gehalten. Der PLAW von pewag ist laut Hersteller in alle Richtungen belastbar.

Neun Varianten decken Tragfähigkeiten von 300 bis 20.000 kg ab, mit Gewinden von M8 bis M48 und Gewindetiefen von 20 bis 73 mm. Die Ösengrößen reichen von 45 x 41 mm bis 115 x 108 mm. Wählen Sie das Gewinde nach der vorhandenen Bohrung und die Tragfähigkeit nach der Kraft, die je nach Anschlagart, Stranganzahl und Neigungswinkel am Anschlagpunkt auftritt. Die zugehörige Tabelle steht in der Betriebsanleitung.

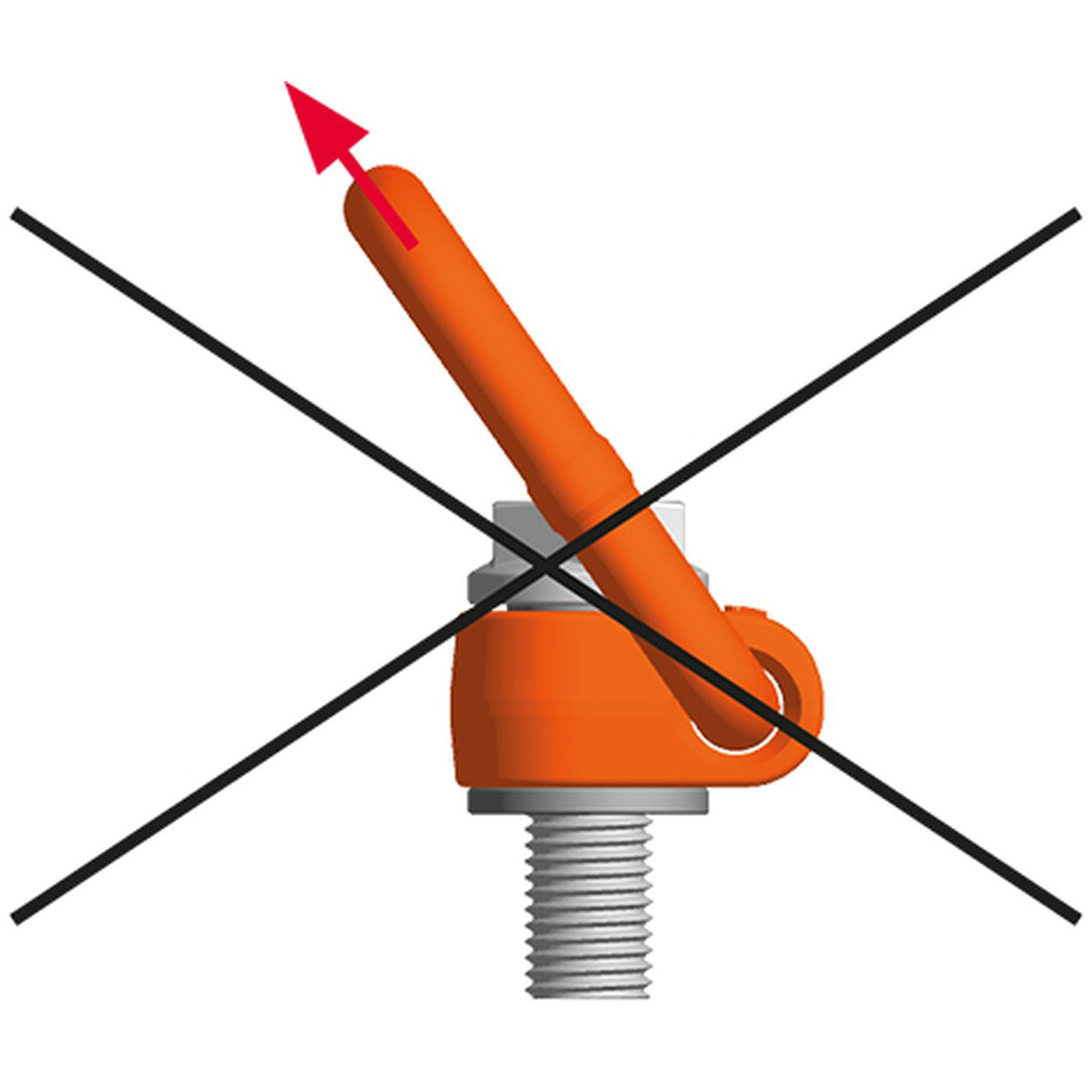

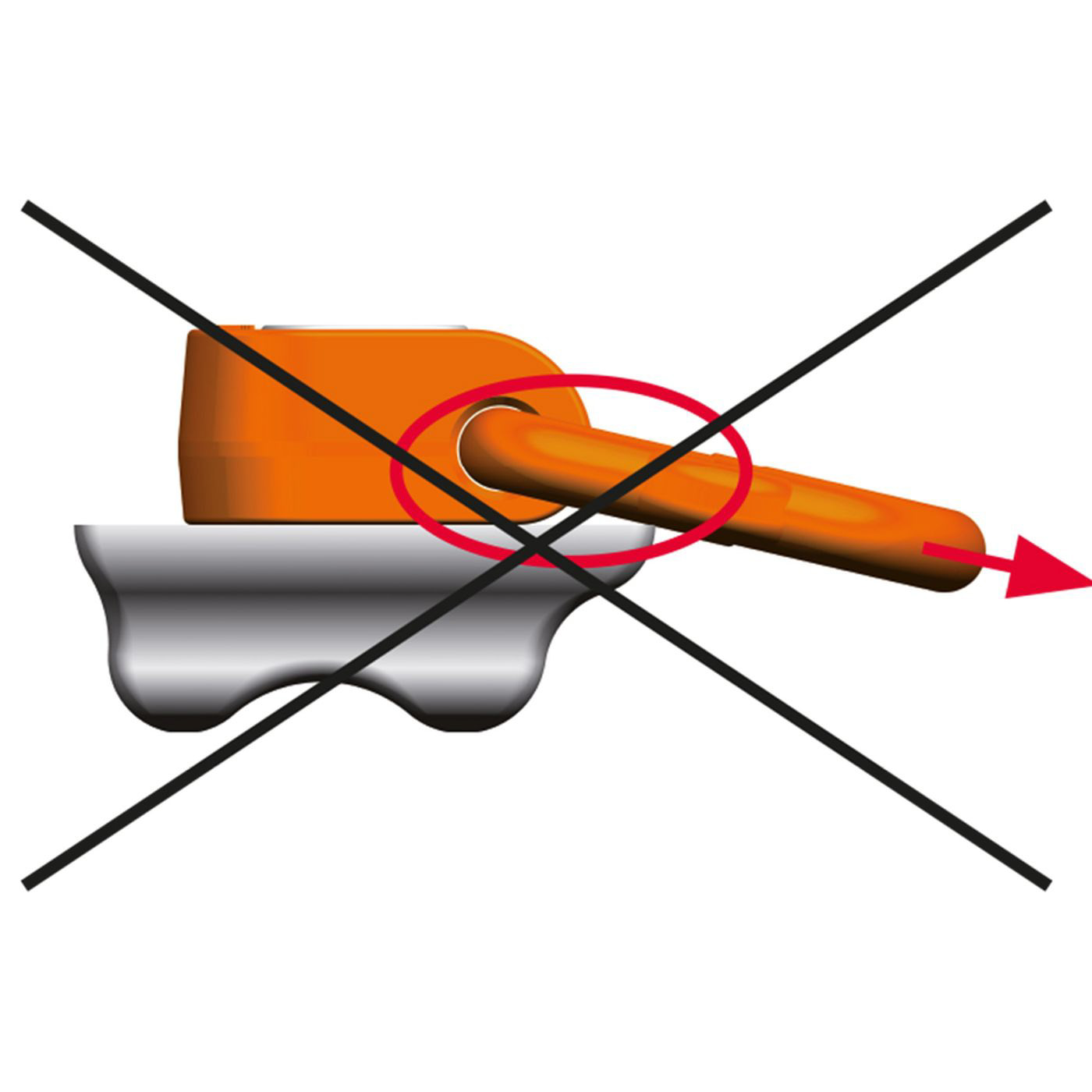

Ja, laut pewag ist der PLAW in alle Richtungen belastbar. Die zulässige Tragfähigkeit hängt aber von der Belastungsrichtung, der Anschlagart, der Stranganzahl und dem Neigungswinkel ab. Bei seitlichem Zug richtet sich der Bügel durch die Drehbarkeit um 360° in Zugrichtung aus. Die Tragfähigkeiten für die einzelnen Fälle sind in der Tabelle der Betriebsanleitung aufgeführt, die jedem Anschlagpunkt beiliegt.

Die Innensechskant-Sonderschraube hat die Festigkeitsklasse 10.9, ist zu 100 % rissgeprüft, mit Chrom-VI-freiem Korrosionsschutz versehen und mit Tragfähigkeit und Gewindegröße gekennzeichnet. Sie kann praktisch nicht verloren gehen und ist austauschbar. pewag gibt eine vierfache Sicherheit gegen Bruch an. Jeder Anschlagpunkt trägt eine individuelle Seriennummer, sodass er in der Prüfdokumentation eindeutig zugeordnet werden kann.

Ja, das Gewinde ist metrisch oder als UNC-Gewinde erhältlich. Die metrische Ausführung ist zusätzlich mit maßgefertigten Gewindelängen lieferbar, etwa für Sacklöcher oder Durchgangsbohrungen mit besonderer Materialstärke. Im Shop sind die metrischen Größen M8, M10, M20, M24, M36, M42 und M48 hinterlegt. Für andere Gewinde oder Sonderlängen fragen Sie bitte an.

Vor jedem Einsatz ist zu prüfen, ob die Schraube vollständig eingeschraubt und angezogen ist, die Auflagefläche plan am Werkstück anliegt und der Bügel frei schwenkt. Das Gewinde im Werkstück muss die volle Gewindetiefe bereitstellen und für die Tragfähigkeit ausgelegt sein. Ablegereif ist der Anschlagpunkt bei Rissen, Verformung, beschädigtem Gewinde, starkem Verschleiß oder unleserlicher Kennzeichnung.
