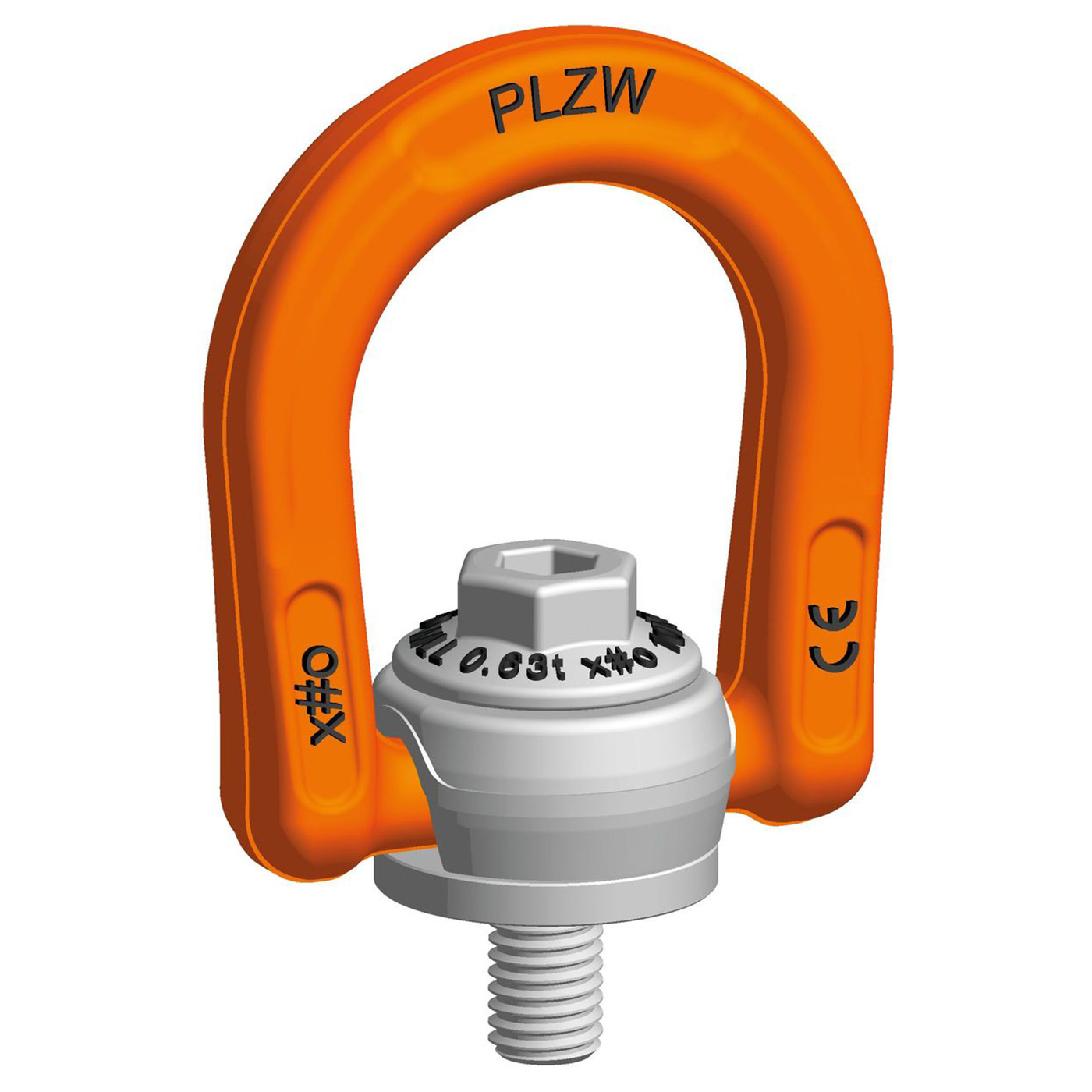

Anschlagpunkt schraubbar PLZW Zeta

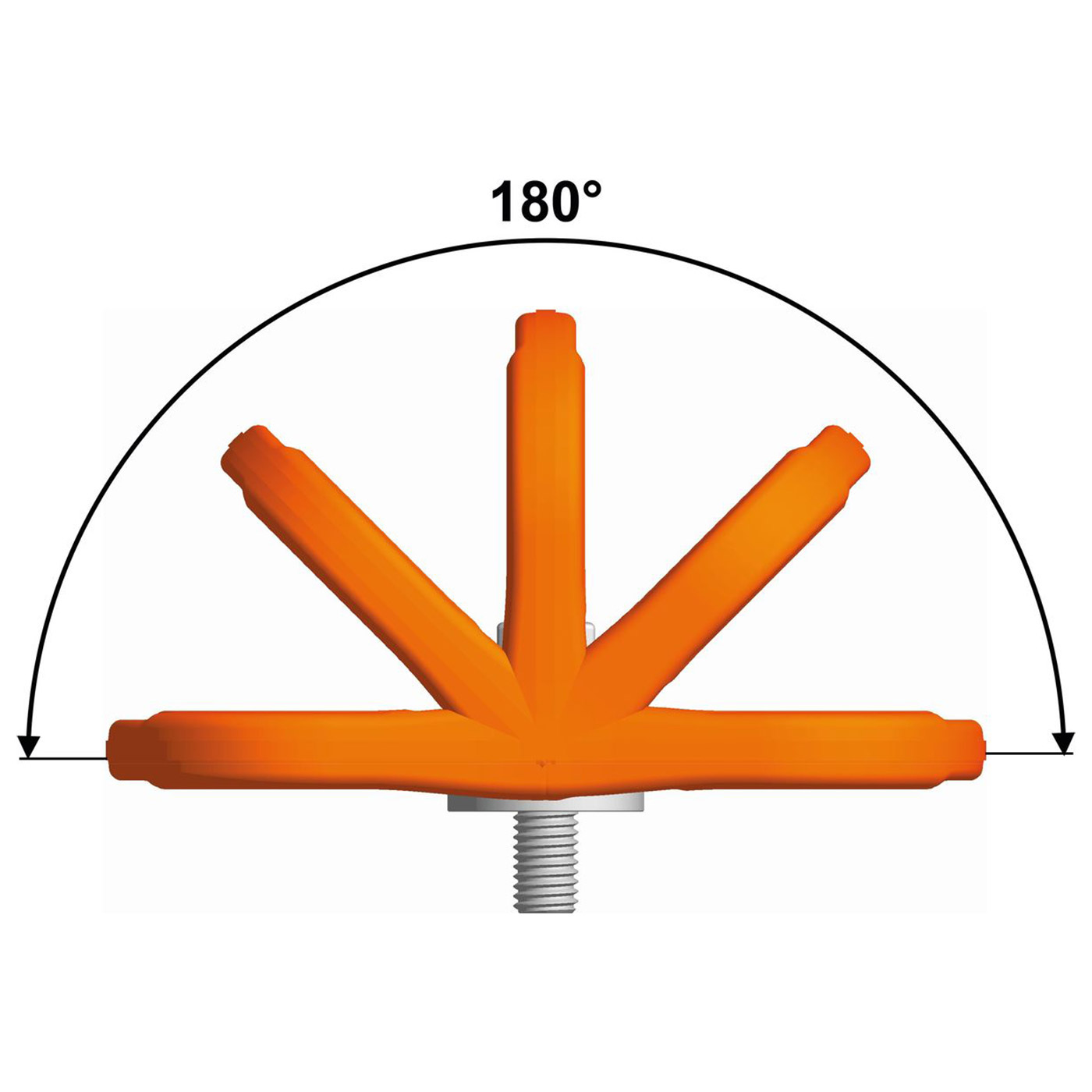

Der schraubbare Anschlagpunkt PLZW Zeta von pewag wird mit seiner Ringschraube an Lasten, Werkzeugen oder Maschinenteilen befestigt und dient als Aufnahme für Anschlagmittel. Er lässt sich um 360° drehen und in sämtliche Richtungen belasten. Geschlossene Anschlagmittel wie Ösenhaken oder Seilschlaufen können direkt eingehängt werden, ein zusätzlicher Schäkel ist nicht nötig. Eine Hülse schützt die Oberfläche der Last vor Beschädigungen.

Der Anschlagpunkt ist in acht Varianten mit den Gewinden M8, M10, M12, M24, M30, M36, M42 und M48 erhältlich. Die Tragfähigkeiten reichen von 400 bis 15.000 kg, die Gewindetiefen von 12 bis 74 mm. Die Ösengröße beträgt je nach Variante 40 x 34, 70 x 69 oder 110 x 114 mm. Wählen Sie das Gewinde nach der vorhandenen Bohrung und die Tragfähigkeit nach der Last und der Belastungsrichtung.

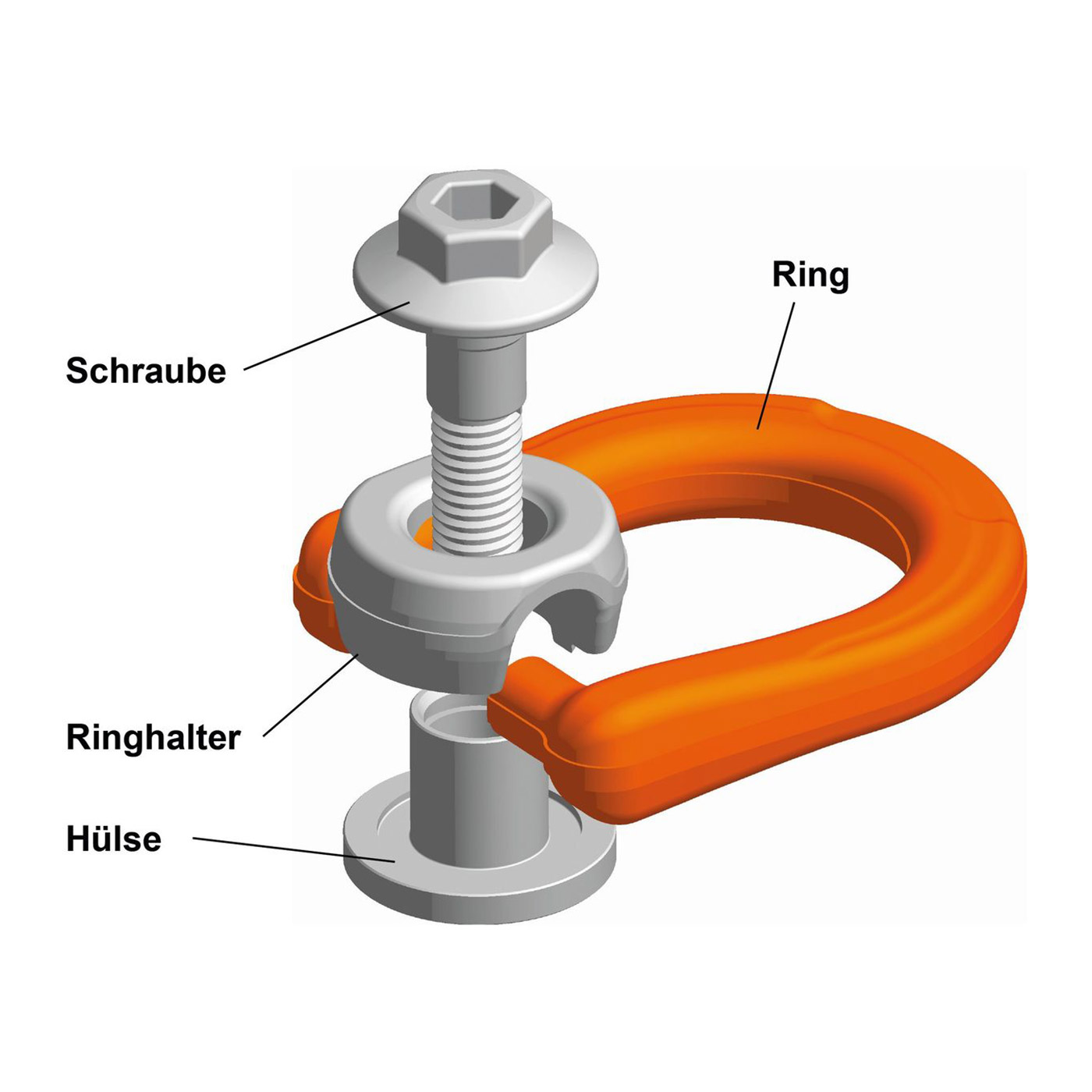

Die Montage an der gewünschten Position erfolgt mit Werkzeug, das vorgeschriebene Anzugsmoment ist auf der Ringschraube gekennzeichnet. Bis zur Gewindegröße M24 lässt sich der Anschlagpunkt werkzeuglos zusammenbauen und zerlegen, etwa zum Wechsel der Ringschraube. Das Gewinde in der Last muss die angegebene Gewindetiefe aufweisen und für die Tragfähigkeit ausgelegt sein. Beachten Sie die Betriebsanleitung des Herstellers.

Der PLZW Zeta ist mit einer fünffachen Sicherheit gegen Bruch freigegeben. Die austauschbare Ringschraube ist zu 100 % rissgeprüft, mit einem Chrom-VI-freien Korrosionsschutz versehen und mit Tragfähigkeit, Gewindegröße und Anzugsmoment gekennzeichnet. Eine individuelle Seriennummer und die Chargennummer erlauben jederzeit die eindeutige Identifizierung, etwa für Ihre Prüfdokumentation.

Anschlagpunkte sind vor jedem Einsatz per Sichtkontrolle und regelmäßig durch eine befähigte Person zu prüfen. Kontrollieren Sie den festen Sitz der Ringschraube mit dem angegebenen Anzugsmoment, die freie Drehbarkeit der Öse, Verformungen, Risse, Korrosion und beschädigte Gewinde. Eine verbogene Öse oder eine Ringschraube, die sich nicht mehr korrekt anziehen lässt, führt zur Ablegereife. Die Ringschraube kann getauscht werden.
