Aufhängeglied nach EN 1677-4 für ein- und zweisträngige Drahtseilgehänge nach EN 13414-1

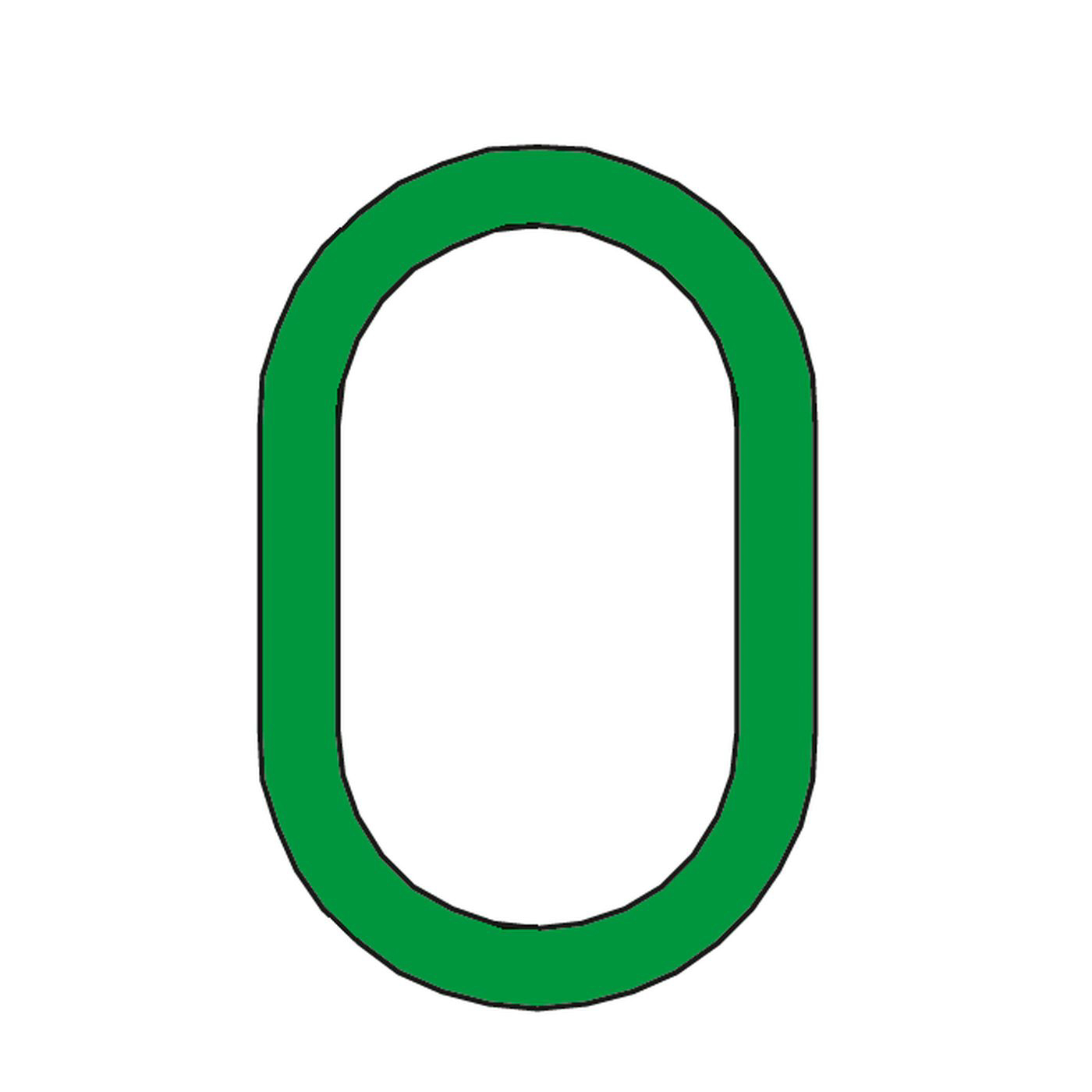

Das Aufhängeglied ist als Kranhakenaufhängung für ein- und zweisträngige Drahtseilgehänge nach EN 13414-1 vorgesehen. Es bildet die Verbindung zwischen Kranhaken und den Seilsträngen. Das Glied von Waltermann ist nach EN 1677-4 gefertigt, grün lackiert, und die Tragfähigkeit ist eingeschlagen. Für Kettengehänge sind dagegen die Aufhängeglieder der jeweiligen Kettengüteklasse zu verwenden.

Das Aufhängeglied gibt es in 14 Varianten mit Tragfähigkeiten von 1.400 bis 30.000 kg. Zwischenstufen sind unter anderem 3.200, 5.000, 8.000, 12.500 und 20.000 kg. Wählen Sie die Tragfähigkeit nach der Gesamttragfähigkeit des Drahtseilgehänges unter dem vorgesehenen Neigungswinkel, nicht nach der Kraft eines einzelnen Seilstrangs.

EN 1677-4 ist der Teil der Normenreihe EN 1677 für Einzelteile von Anschlagmitteln, der Aufhängeglieder behandelt. EN 13414-1 regelt Anschlagseile aus Stahldrahtseilen für den allgemeinen Hebebetrieb. Ein Aufhängeglied nach EN 1677-4 ist damit das normgerechte Gegenstück für ein Seilgehänge nach EN 13414-1, sodass Aufhängung und Seilstränge in Bauart und Tragfähigkeit zueinander passen.

Die Tragfähigkeit ist direkt in das Glied eingeschlagen und bleibt auch bei abgenutzter Lackierung lesbar. Die grüne Lackierung dient der Kennzeichnung und dem Korrosionsschutz. Vor jedem Einsatz sollte die eingeschlagene Tragfähigkeit mit der Tragfähigkeit des angeschlagenen Drahtseilgehänges verglichen werden. Fehlt die Kennzeichnung oder ist sie unleserlich, ist das Aufhängeglied auszusondern.

Aufhängeglieder gehören zum Anschlagmittel und sind regelmäßig durch eine befähigte Person zu prüfen. Ablegereif ist das Glied bei Rissen, Anrissen, bleibender Verformung, starkem Verschleiß im Auflagebereich des Kranhakens oder erheblicher Korrosion. Auch eine Aufweitung, die auf Überlast hindeutet, ist ein Ausscheidegrund. Nach einer Überlastung darf das Glied unabhängig vom sichtbaren Zustand nicht weiter verwendet werden.
