Handhebezeuge

Einsatz und Auswahl von Handhebezeugen

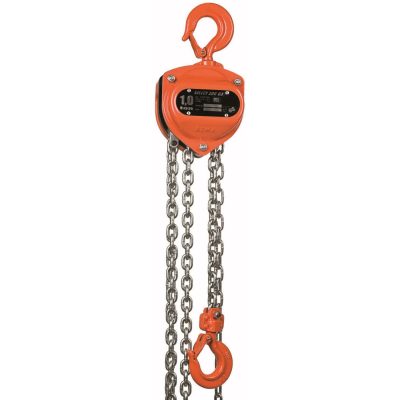

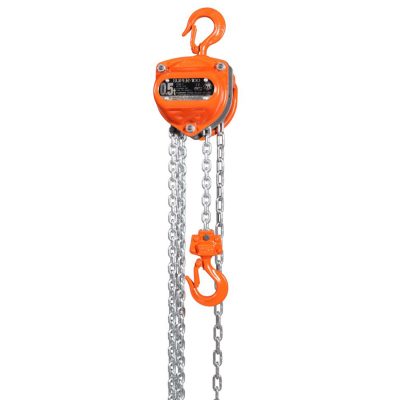

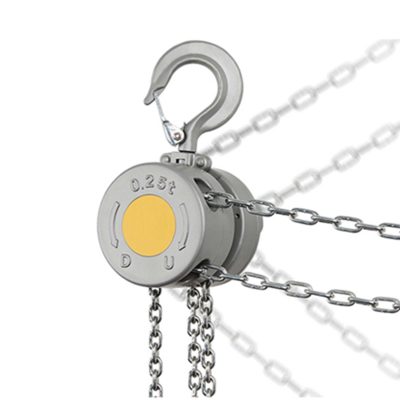

Stirnradflaschenzüge heben Lasten senkrecht: Die Handkette treibt über ein Stirnradgetriebe die Lastkette an, eine Lastdruckbremse hält die Last in jeder Stellung. Sie hängen am Kranhaken, an einem Anschlagpunkt oder mit Rollfahrwerk an einem Träger und decken Montage, Instandhaltung und Werkstatt ab. Hebelzüge arbeiten mit einem Ratschenhebel und können auch waagerecht ziehen oder spannen, etwa beim Ausrichten von Bauteilen. Im Sortiment stehen die Stirnradflaschenzüge X-Line, H-100, C-21, 200-OD und mini, Ausführungen mit Rollfahrwerk in normaler und kurzer Bauart, der Stirnradflaschenzug RIH Edelstahl und der Reinraum-Stirnradflaschenzug PIH H100. Bei den Hebelzügen stehen YA mini, X-Line, Select 2 OD, ERGO, YA, TYP C85 und UNOplus-A zur Wahl, ergänzt um das Allzweckgerät Handy.

Auswahlkriterien

• Tragfähigkeit: unter anderem 250, 500, 750, 1.000, 1.500, 1.600, 2.000, 3.000, 3.200, 5.000, 6.300 und 9.000 kg. Das Gerät wird nach der schwersten Einzellast gewählt.
• Hubhöhe: unter anderem 1.500, 3.000, 4.000, 5.000, 6.000, 8.000, 10.000 und 12.000 mm. Sie entspricht dem Hakenweg zwischen oberster und unterster Hakenstellung.
• Aufhängung: Haken für den Betrieb an Kranhaken oder Anschlagpunkt, Rollfahrwerk für das Verfahren an Trägern mit Flanschbreiten von 50 bis 180 mm.
• Hakenöffnung: unter anderem 20 bis 47 mm. Sie muss zum Aufhängeglied des Anschlagmittels passen.

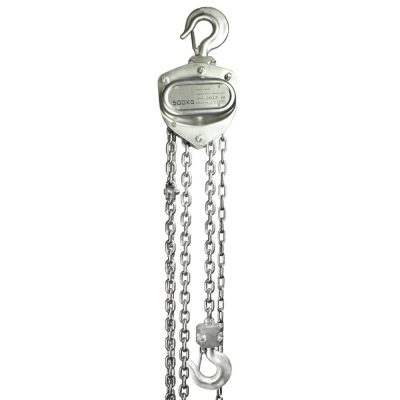

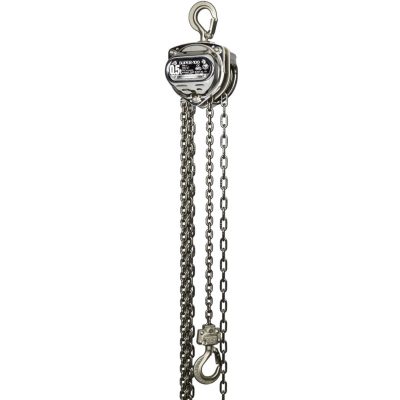

• Umgebung: RIH Edelstahl für feuchte und korrosive Bereiche, PIH H100 für Reinräume, bei Hebelzügen ein Hub von 10 bis 27 mm pro Hebelumdrehung.

Sicherheit und Prüfung

Handhebezeuge sind Hebezeuge und werden vor der ersten Inbetriebnahme sowie regelmäßig durch eine befähigte Person geprüft; das Ergebnis wird dokumentiert. Vor jeder Benutzung werden Lastkette, Haken mit Sicherungsfalle, Bremse und Handkette in Augenschein genommen. Die Lastkette wird nicht als Anschlagmittel um die Last gelegt, nicht verknotet und nicht über Kanten geführt; sie bleibt geschmiert und frei von Verdrehungen. Die Tragfähigkeit darf nicht durch Verlängern des Hebels oder zusätzliche Personen an der Handkette überschritten werden. Ablegereif sind gelängte oder abgenutzte Kettenglieder, aufgeweitete Haken und Geräte mit unwirksamer Bremse.

Rollfahrwerke und Zubehör

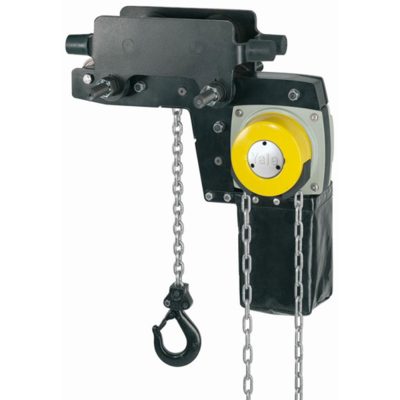

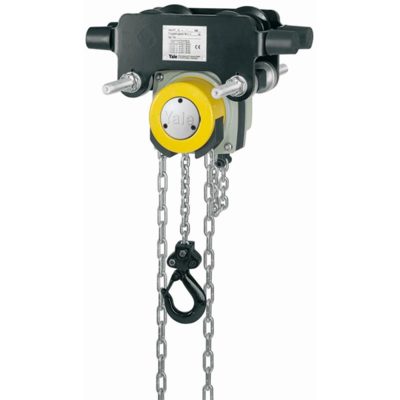

Stirnradflaschenzüge mit Rollfahrwerk verbinden Heben und Verfahren an einem Träger; die kurze Bauart spart Bauhöhe unter dem Träger. Einzelne Rollfahrwerke, Federzüge und Katzpuffer finden Sie in den benachbarten Kategorien der Hebezeuge.
