Klemmen

Einsatz und Auswahl von Klemmen

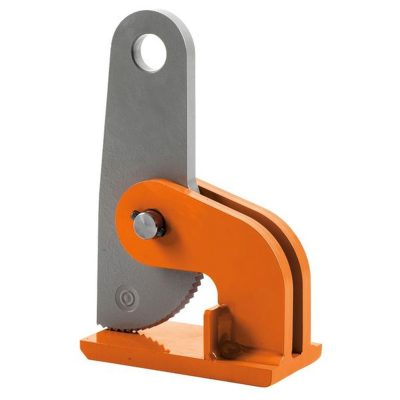

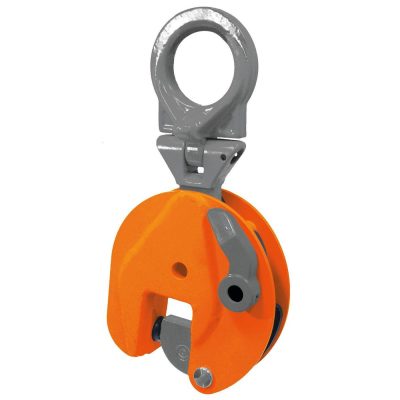

Hebeklemmen fassen ein Blech mit einer gezahnten Greifbacke an der Kante; die Klemmkraft entsteht beim Anheben durch das Gewicht der Last selbst. Vertikale Hebeklemmen heben Bleche aufrecht aus dem Stapel und richten liegende Tafeln auf, horizontale Hebeklemmen tragen liegende Platten paarweise oder zu viert an einer Traverse. Schraubklemmen werden über eine Spindel festgezogen und halten auch ohne Zug auf dem Kranhaken, was beim Positionieren und Umsetzen von Trägern und Profilen von Vorteil ist. Im Sortiment stehen vertikale Hebeklemmen der Typen VUW, VEUW, VNMW, VMPW, VCW, VCP, VUP, VNMAW, VEUW-A und BKW, jeweils auch als Ausführung EXTRA-HART (H) oder in rostfreier Ausführung VUW-R, horizontale Hebeklemmen der Typen TWH, NMHW, DHW, HSKW und HXW/HSXW, die Schraubklemmen TSH, TSZ und SCCW, die Trägerklemmen TTR, OBKW und TTG, der Schienengreifer TCR sowie die Schongreifer TSB und TBP für empfindliche Oberflächen.

Auswahlkriterien

• Tragfähigkeit: unter anderem 500, 750, 1.000, 1.500, 2.000, 3.000, 4.000, 4.500, 5.000, 6.000, 7.500 und 10.000 kg je Klemme. Bei paarweisem Einsatz zählt die Tragfähigkeit je Klemme unter Berücksichtigung des Neigungswinkels.
• Greifbereich: unter anderem 0 bis 13, 0 bis 20, 0 bis 25, 0 bis 32, 0 bis 35, 0 bis 45, 0 bis 50, 0 bis 80, 0 bis 100 und 50 bis 100 mm. Die Blech- oder Flanschdicke muss innerhalb des Bereichs liegen.
• Greiftiefe: unter anderem 47 bis 143 mm. Sie gibt an, wie weit die Backe über die Kante greift.
• Bauhöhe: unter anderem 203 bis 470 mm, maßgeblich für den Platzbedarf unter dem Kranhaken.
• Kranhaken-Öse: unter anderem Ø 20 bis Ø 100 mm, passend zu Kranhaken oder Aufhängeglied.

Sicherheit und Prüfung

Klemmen sind Lastaufnahmemittel und werden vor jeder Benutzung auf Verschleiß der Greifzähne, Gängigkeit der Verriegelung, Zustand der Feder und Verformung geprüft; die regelmäßige Prüfung durch eine befähigte Person wird dokumentiert. Die Greifbacke muss bis zum Anschlag über die Kante geschoben und die Verriegelung geschlossen sein, bevor angehoben wird. Farbe, Öl, Zunder oder Eis auf der Blechoberfläche verringern die Haltekraft. Horizontale Hebeklemmen werden nie einzeln eingesetzt, sondern mindestens paarweise an einer Traverse, damit die Platte nicht kippt. Für Bleche mit hoher Oberflächenhärte sind die Ausführungen EXTRA-HART (H) vorgesehen, da Standardzähne auf hartem Material nicht greifen.

Sonderformen

Neben den Blech- und Trägerklemmen enthält die Kategorie die Faßrandklemme TFRK für Fässer mit Bördelrand, die Container-Transportösen TCU für Eckbeschläge, das Betonrohrgreifer-Gehänge BTG inklusive Kettengehänge, die Einzelklemmen TGF und TCH für den Blechtransport, die Blechgreifer TBS und TBL, die Blech-Taschen WHBT als Paar oder als Hebegeschirr mit Verkürzungsklauen sowie den Allzweckgreifer TAG.
