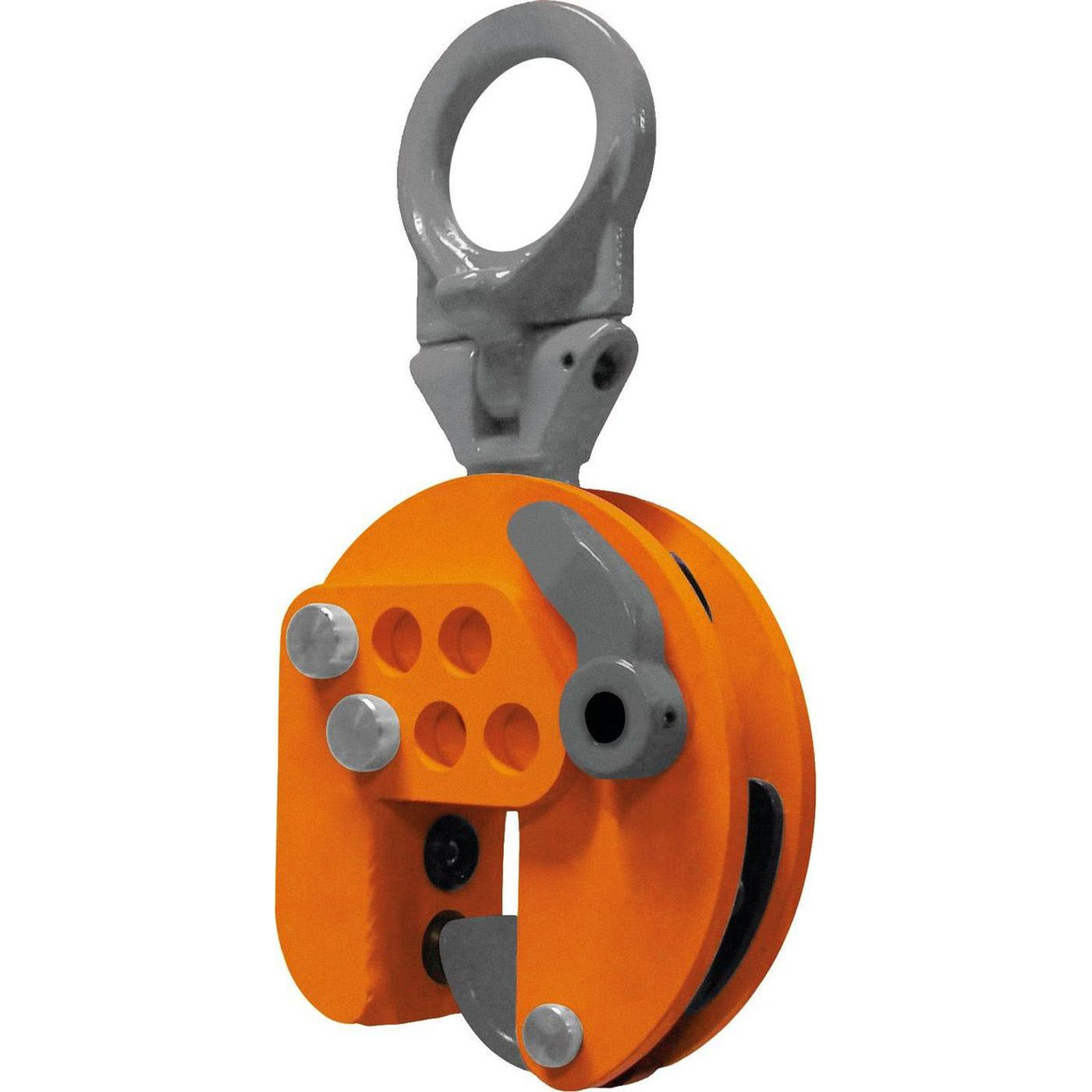

Hebeklemme vertikal VEUW-A

Die Vertikalklemme hebt und transportiert Stahlplatten und Konstruktionen aus jeder Stellung, also liegend, stehend oder schräg. Sie wird an der Blechkante angesetzt und klemmt die Last durch das Eigengewicht. Da die Maulöffnung verstellbar ist, lassen sich unterschiedliche Blechdicken mit derselben Klemme bearbeiten. Typische Einsätze sind Stahlbau, Schiffbau, Blechlager und Werkstätten.

Die Klemme von pewag trägt 3.000 kg und hat einen Greifbereich von 0 bis 95 mm. Die Maulöffnungsweite wird in Stufen von 30 mm bis maximal 95 mm verstellt. Die Bauhöhe beträgt 373 mm, die Greiftiefe 79 mm, die Öse für den Kranhaken hat 70 mm Durchmesser. Zulässig ist eine Mindestlast von 10 Prozent der Maximallast, also 300 kg.

Die Klemmkraft einer Vertikalklemme entsteht durch das Lastgewicht, das die Klemmbacke gegen das Blech zieht. Ist die Last zu leicht, reicht die Klemmung nicht aus und das Blech kann rutschen. Deshalb gilt eine Mindestlast von 10 Prozent der Maximallast. Für leichtere Bleche ist eine Klemme mit geringerer Tragfähigkeit zu wählen, deren Mindestlast nicht unterschritten wird.

Die Maulöffnungsweite ist in Stufen von 30 mm bis maximal 95 mm verstellbar. Wählen Sie die Stufe, in der die Blechdicke liegt, sodass die Klemme mit möglichst geringem Spiel auf der Kante sitzt. Die Umstellung erfolgt an der Klemme selbst, ein Wechsel auf eine andere Klemme ist nicht nötig. Prüfen Sie nach der Verstellung, dass die Arretierung sicher eingerastet ist.

Die Klemme muss bis zum Anschlag der Greiftiefe auf die Kante geschoben werden, das Blech muss an der Klemmstelle frei von Zunder, Öl und Farbe sein. Vor jedem Einsatz kontrollieren Sie Klemmbacke und Gegenlager auf abgenutzte Zähne, die Gelenke auf Gängigkeit und die Öse auf Verformung. Stumpfe Zähne sind ein Ablegegrund. Die Prüfung durch eine befähigte Person erfolgt mindestens einmal jährlich.
