Greifer für Rundmaterial

Einsatz und Auswahl von Greifern für Rundmaterial

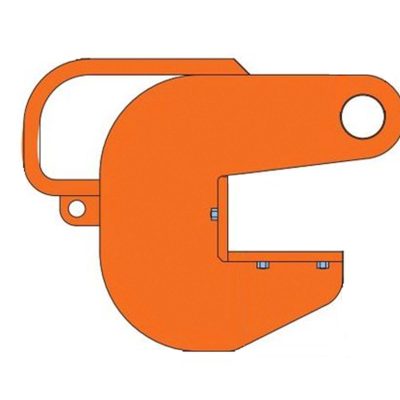

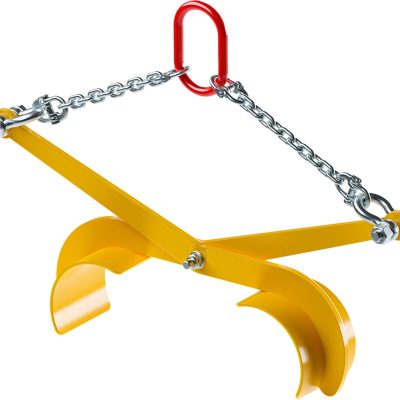

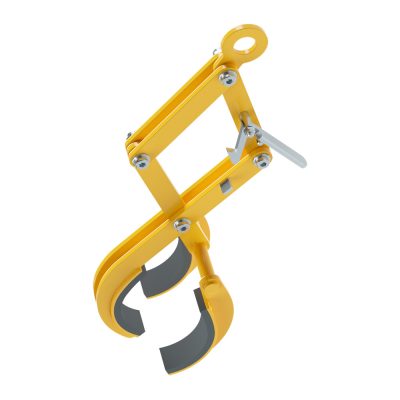

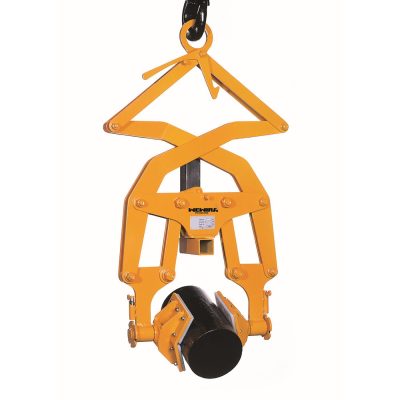

Rohre und Rundprofile rollen, wenn sie mit Ketten oder Bändern angeschlagen werden, und lange Stücke lassen sich schwer ausbalancieren. Greifer für Rundmaterial fassen das Werkstück formschlüssig und geben es beim Absetzen wieder frei. Die Rohrhaken-Gehänge der Typen PHW-HD und WRO werden in der Regel paarweise an einem Zweistrang-Gehänge oder einer Traverse eingesetzt und nehmen Rohre an beiden Enden auf. Der Rohrhaken horizontal PHW transportiert Rohre in waagerechter Lage. Die Rundprofilzangen WRZ-L, WRZ-LPU und WRZ-ML greifen Rundstahl und Wellen von außen, die WRZ-ML zusätzlich mit Schnellwechselmechanismus. Der Rundmaterialgreifer TL ist für leichteres Material vorgesehen, während der Spezialgreifer TLW und die Wendezange Z58 Sonderaufgaben wie das Drehen von Werkstücken abdecken. Fünf Geräte stammen von WEWIRA, drei von pewag und eines von Nordgreif.

Auswahlkriterien

• Tragfähigkeit: 125 bis 20.000 kg in 19 Stufen, darunter 250, 500, 1.000, 2.000, 2.500, 3.000, 4.000, 6.000, 8.000 und 10.000 kg. Maßgeblich ist das Gewicht des schwersten Werkstücks.
• Greifbereich: von 0 bis 40 mm für dünne Rundprofile bis zu 800 bis 1.200 mm für große Rohre, mit Zwischenstufen wie 40 bis 150, 100 bis 350 oder 300 bis 800 mm. Der Durchmesser muss innerhalb des Greifbereichs liegen.
• Bauhöhe und Nutzhöhe: Bauhöhen von 185 bis 250 mm bei den Zangen, Nutzhöhen von 300 bis 500 mm bis zu 1.400 bis 2.500 mm bei den Gehängen. Entscheidend ist die verfügbare Hubhöhe unter dem Kranhaken.
• Kranhaken-Öse: Ø 16 bis Ø 95, passend zur Maulweite des Kranhakens.
• Greiftiefe: 70 mm bei den Rohrhaken, sodass das Rohrende ausreichend tief aufliegt.

Sicherheit und Prüfung

Greifer sind Lastaufnahmemittel und werden vor jedem Einsatz einer Sichtprüfung unterzogen sowie regelmäßig durch eine befähigte Person geprüft. Achten Sie auf Verschleiß an Greifbacken und Hakenspitzen, auf Risse an Schweißnähten, auf leichtgängige Gelenke und auf eine unbeschädigte Aufhängung. Der Greifer muss vollständig geschlossen sein und das Werkstück mittig fassen, bevor Sie anheben. Bei paarweisem Einsatz von Rohrhaken sind gleiche Nutzhöhen und ein symmetrischer Anschlag wichtig, damit das Rohr waagerecht hängt und nicht aus den Haken gleitet. Beachten Sie die Betriebsanleitung zu Greifbereich, Tragfähigkeit und zulässiger Materialoberfläche. Verschmutzte, ölige oder vereiste Werkstücke verringern die Haltekraft und sind vor dem Heben zu reinigen.

Verwandte Greifer und Klemmen

Neben den Geräten für Rundmaterial umfasst die Kategorie Greifer und Klemmen auch Greifer für Blockmaterial und Träger, Greifer für Spulen, Kistengreifer sowie Klemmen für Bleche und Profile. Wer Rohre bündelweise oder mit Ketten anschlagen will, findet in den Kettengehängen der Güteklasse 8 und in den Kran-Traversen die passenden Ergänzungen.
