Rohrhaken horizontal PHW

Rohrhaken heben Stahl- und Betonrohre in waagerechter Lage, indem sie paarweise von innen in die Rohrenden greifen. Die Haken hängen an einem Zweistranggehänge oder einer Traverse und tragen das Rohr an beiden Enden. Ihre kompakte Bauweise und das geringe Eigengewicht erleichtern das Handling auf Baustellen, im Rohrlager und im Tiefbau, wo Rohre vom Stapel zum Verlegeort bewegt werden.

Der Rohrhaken von pewag ist in 9 Varianten mit Tragfähigkeiten von 1.500 bis 20.000 kg erhältlich. Die Greiftiefe beträgt 70 mm, die Greifbereiche 40, 50 und 70 mm, die Bauhöhen 185 bis 250 mm. Die Öse für den Anschluss an das Gehänge hat 16 oder 26 mm Durchmesser. Wählen Sie die Tragfähigkeit nach dem Rohrgewicht und prüfen Sie, ob die Rohrwanddicke zum Greifbereich passt.

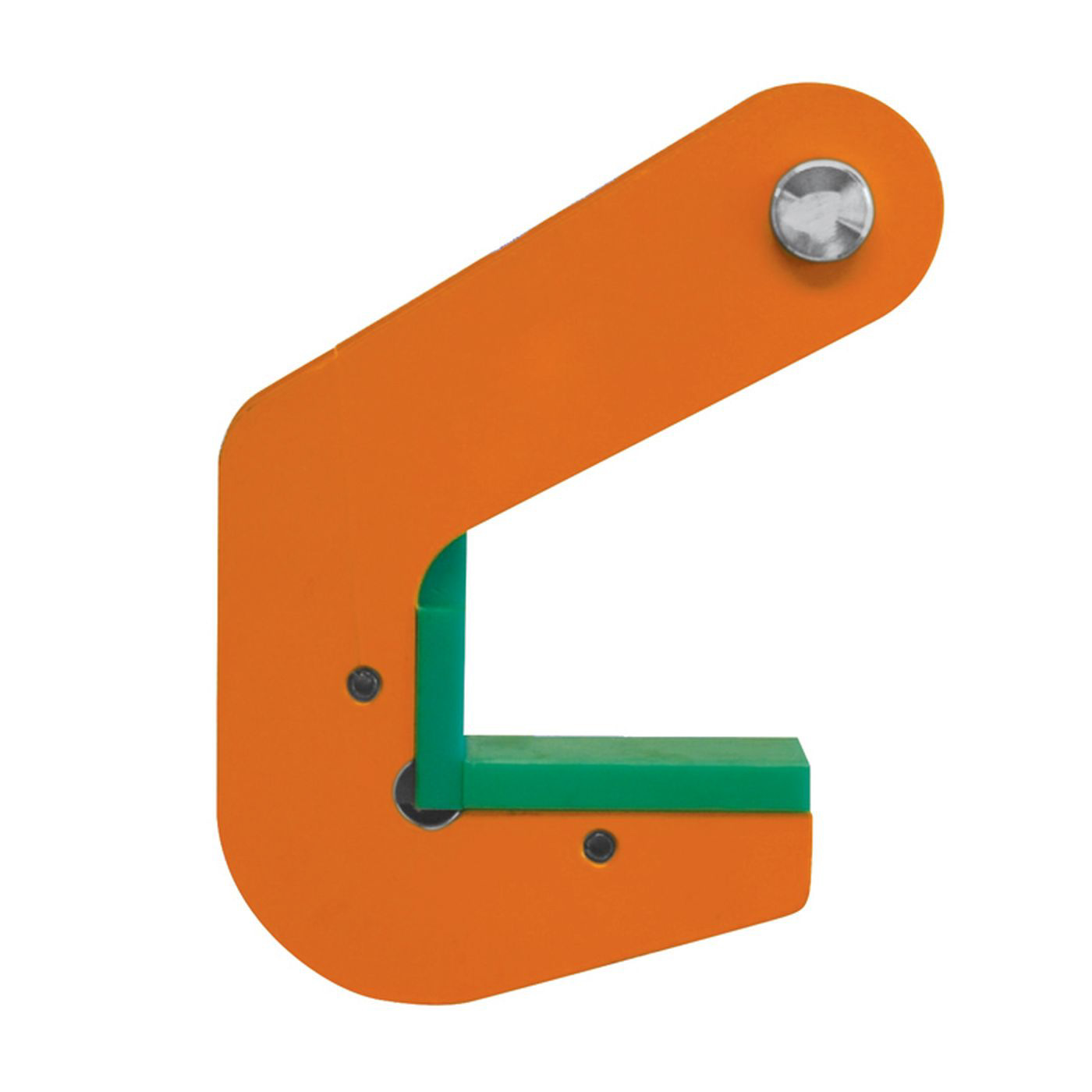

Die Auflageflächen an den Rohrhaken sind mit einem speziellen Kunststoffschutz versehen, der Kratzer und Druckstellen an Beschichtungen, Innenauskleidungen und Rohrenden vermeidet. Der Schutz lässt sich rasch und ohne großen Aufwand tauschen, wenn er abgenutzt ist. Prüfen Sie den Belag vor jedem Einsatz; ein beschädigter oder fehlender Kunststoffschutz kann das Rohr beschädigen und die Auflage verändern.

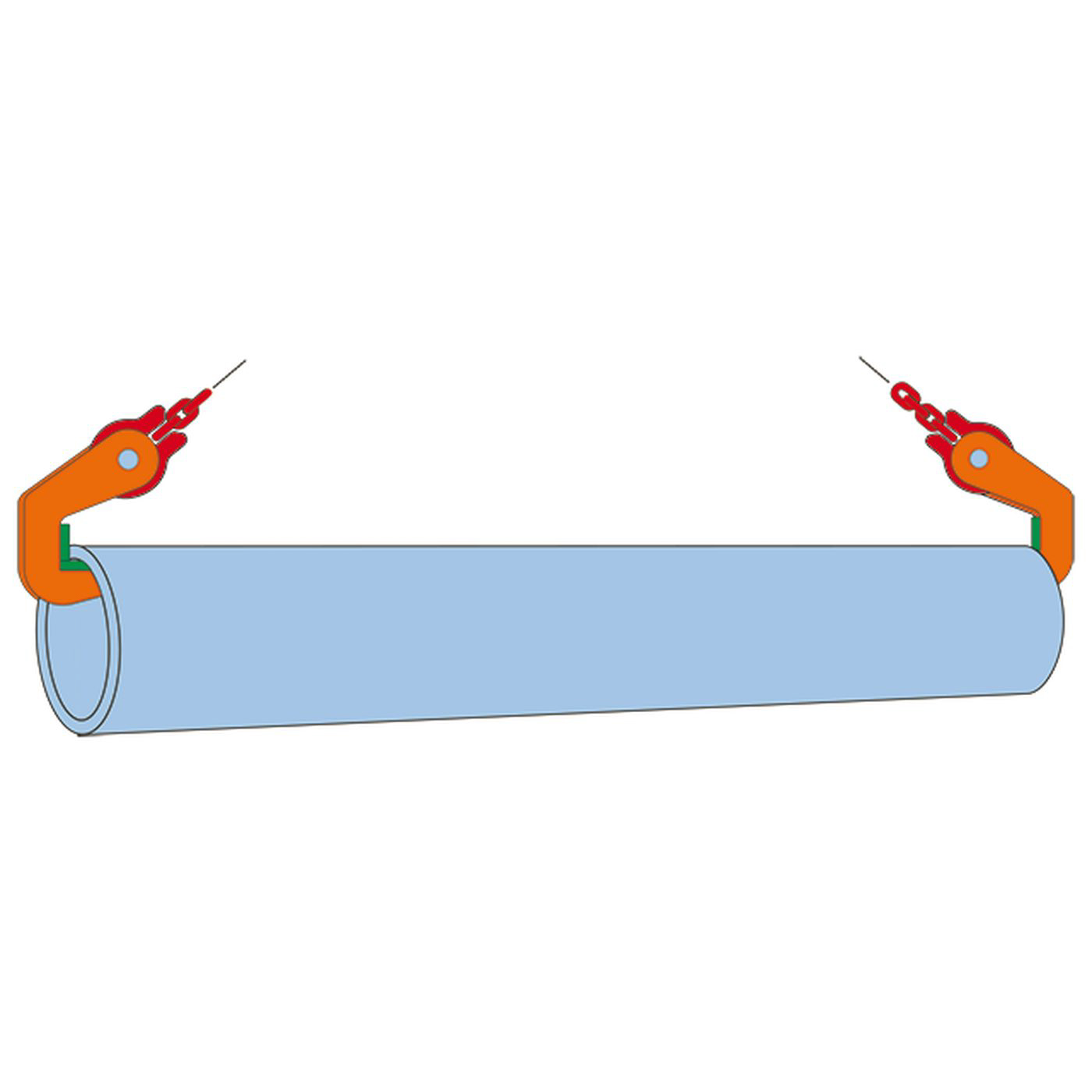

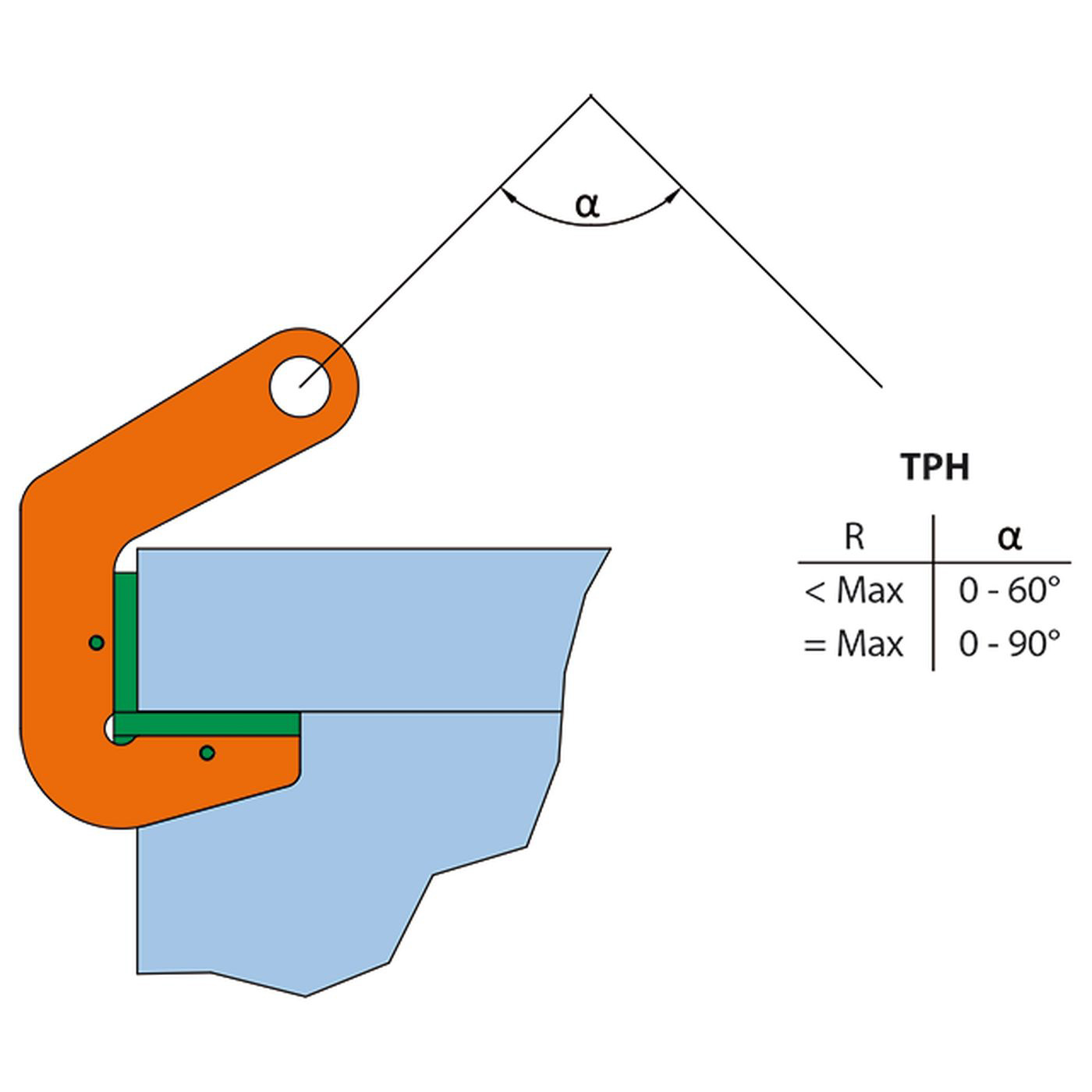

Ein einzelner Haken kann ein waagerecht hängendes Rohr nicht im Gleichgewicht halten. Deshalb greifen immer zwei Haken an den beiden Rohrenden, verbunden über ein Zweistranggehänge oder eine Traverse. Die Kettenstränge oder Hebebänder müssen so lang sein, dass der Neigungswinkel zur Senkrechten im zulässigen Bereich bleibt und die Haken nicht aus dem Rohr gezogen werden. Bei sehr langen Rohren ist eine Traverse vorzuziehen.

Die Haken werden über ihre Öse an Kettengehänge, Schäkel oder Traversen angeschlossen. Aus dem Sortiment passen Zweistrang-Kettengehänge der Güteklasse 8 oder 10 sowie Kran-Traversen; Tragfähigkeit und Ösendurchmesser müssen zueinander passen. Für Betonrohre in senkrechter Lage ist das Betonrohrgreifer-Gehänge BTG die passende Alternative. Als Lastaufnahmemittel sind Rohrhaken mindestens einmal jährlich durch eine befähigte Person zu prüfen.
