Beschläge

Einsatz und Auswahl von Beschlägen

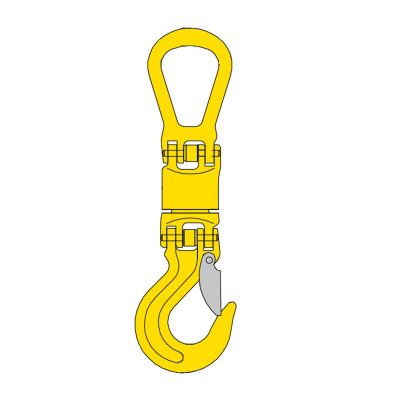

Beschläge ergänzen Ketten und Seile zu einsatzfähigen Gehängen. Aufhängeglieder hängen im Kranhaken, Verbindungsglieder und Kuppelhaken schließen Kettenstränge an, Lasthaken mit Sicherung greifen an der Last, Verkürzungsklauen und Verkürzungshaken gleichen ungleiche Stranglängen aus. Schäkel verbinden Ösen, Ringe und Anschlagpunkte, Schutzschläuche und Kantenschutzwinkel bewahren Kette und Last vor Beschädigung. Für Rundschlingen und Hebebänder gibt es eigene Gurtehaken, Rundschlingenhaken und Rundschlingenkupplungen. Sonderaufhängeglieder passen auf Kranhaken Nr. 16 und Nr. 25, Übergangsgehänge auf Einfachhaken nach DIN 15401 und Doppelhaken nach DIN 15402. Die Wahl richtet sich nach der Kette, an die der Beschlag angeschlossen wird: Güteklasse und Nenndicke müssen übereinstimmen, damit die Tragfähigkeit des Gehänges erhalten bleibt. Wer ein vorhandenes Gehänge ergänzt, liest beide Werte vom Anhänger ab und filtert danach.

Auswahlkriterien

• Nenndicke der Kette: 6 bis 32 mm, bei einigen Beschlägen als Kombinationsgröße wie 18/20 oder 19/20 mm für zwei Kettendicken.
• Güteklasse: 8 für Standardgehänge, 10 für mehr Tragfähigkeit bei gleicher Nenndicke, 5 bei einzelnen Beschlägen. Verkürzungshaken, Verbindungsglieder, Ösenhaken und Kuppelhaken der Güteklasse 12 ergänzen das Programm.
• Anschlussart: Öse zum Einhängen in ein Verbindungsglied, Gabel mit Bolzen zum direkten Anschluss an das Kettenglied, Kuppelsysteme bei den Beschlägen der Güteklasse 12.
• Tragfähigkeit: gelistete Stufen zwischen 1.120 und 12.500 kg, die Angabe gilt für den Einzelstrang.
• Sicherung und Ausführung: Sicherheitslasthaken mit verzinktem Sicherheitsverschluss, Wirbelhaken mit Messinggleitlager oder Kugellager, Ösenhaken mit Blechsicherung, Beschläge der Ausführungen TWN 1837 und TWN 1840.

Sicherheit und Prüfung

Beschläge werden zusammen mit dem Gehänge durch eine befähigte Person geprüft und vor jedem Einsatz per Sichtkontrolle beurteilt. Ablegereif sind Haken mit aufgebogenem Maul oder fehlender Sicherungsfalle, Bolzen und Ösen mit deutlichem Verschleiß, verformte Verkürzungsklauen sowie Bauteile mit Rissen oder Korrosionsnarben. Bei der Instandsetzung dürfen nur Bauteile derselben Güteklasse und Nenndicke eingesetzt werden, und zwar so, wie es das Datenblatt des Herstellers vorsieht. Auf hochfesten S-Haken ist die Tragfähigkeit eingeschlagen und muss lesbar bleiben. Kantenschutz gehört überall dorthin, wo Kette oder Seil über eine Kante der Last laufen.

Unterkategorien

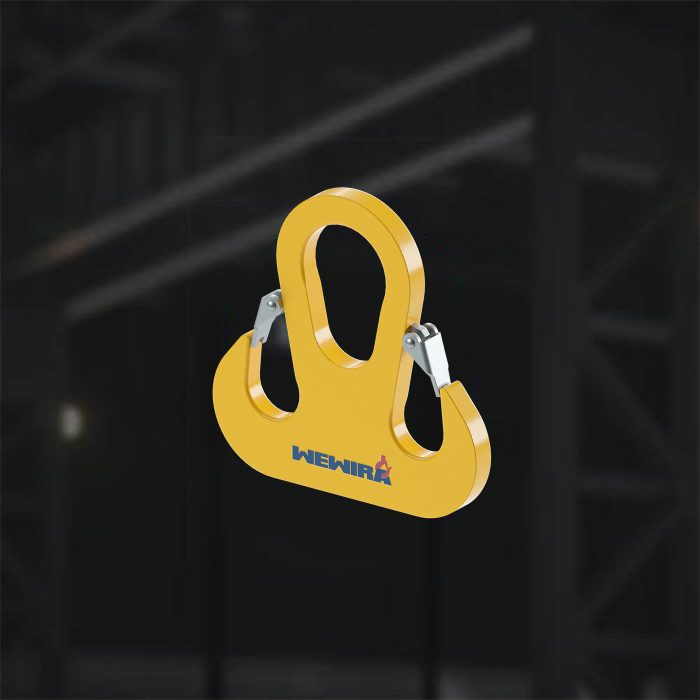

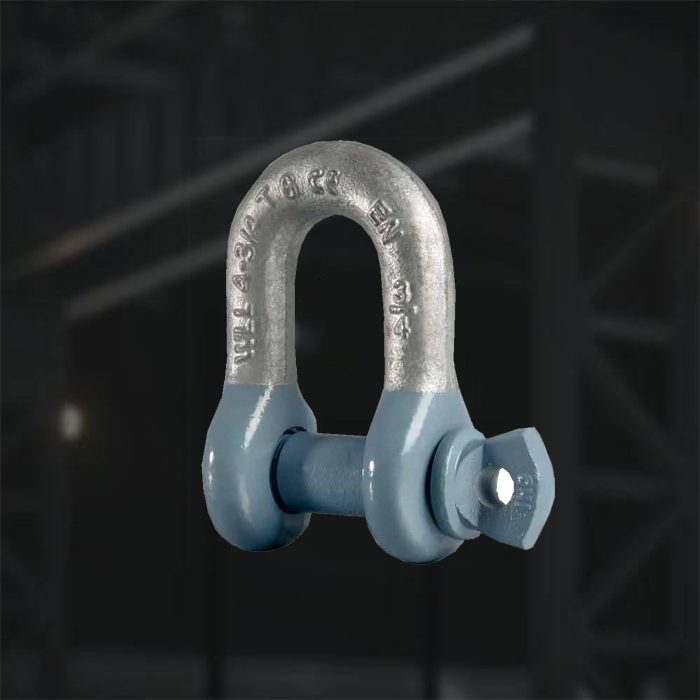

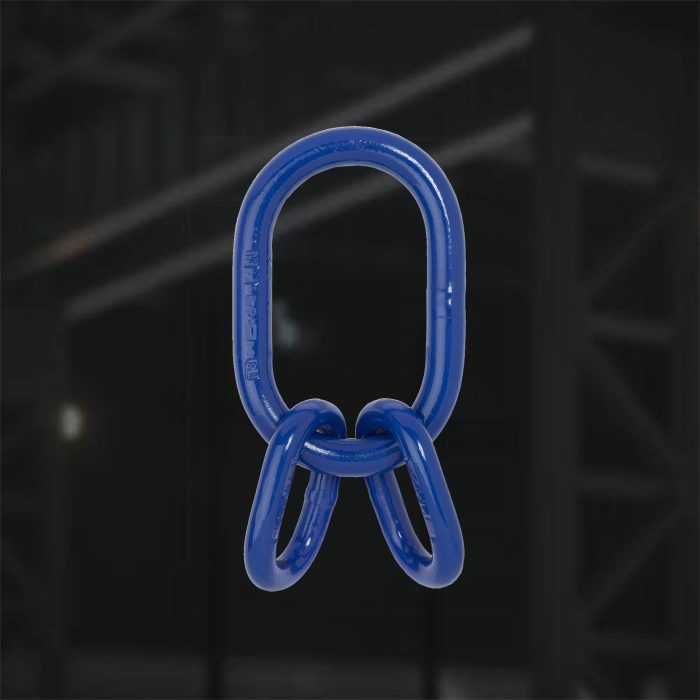

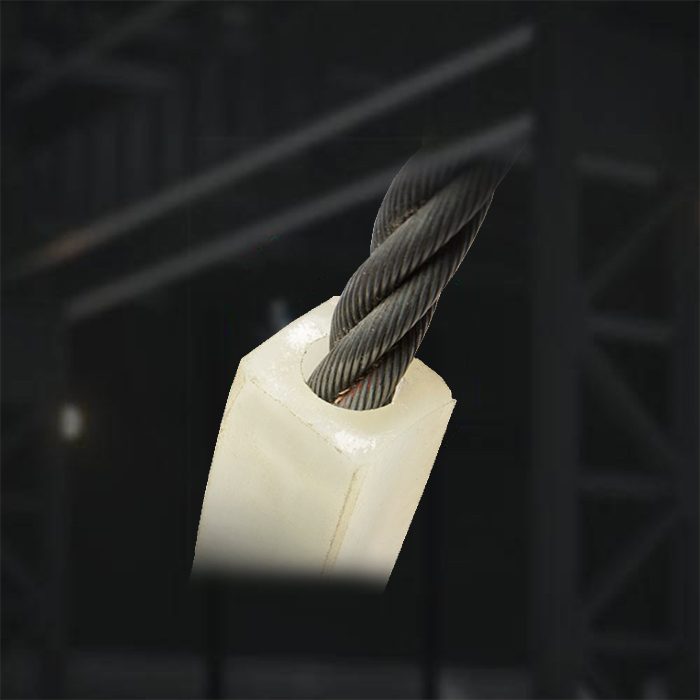

Die Kategorie gliedert sich in Haken (33 Produkte), Aufhängeglieder & Verbindungsglieder (30 Produkte), Schäkel (15 Produkte), Verkürzen & reduzieren (9 Produkte) und Schutz (3 Produkte). Waltermann ist mit 58 Produkten am stärksten vertreten, pewag mit 17, Thiele mit 15, Stockmeier mit 3 und WEWIRA mit einem Produkt.
