Aufhängeelement XL - geeignet für Drei+Vierstrangkette

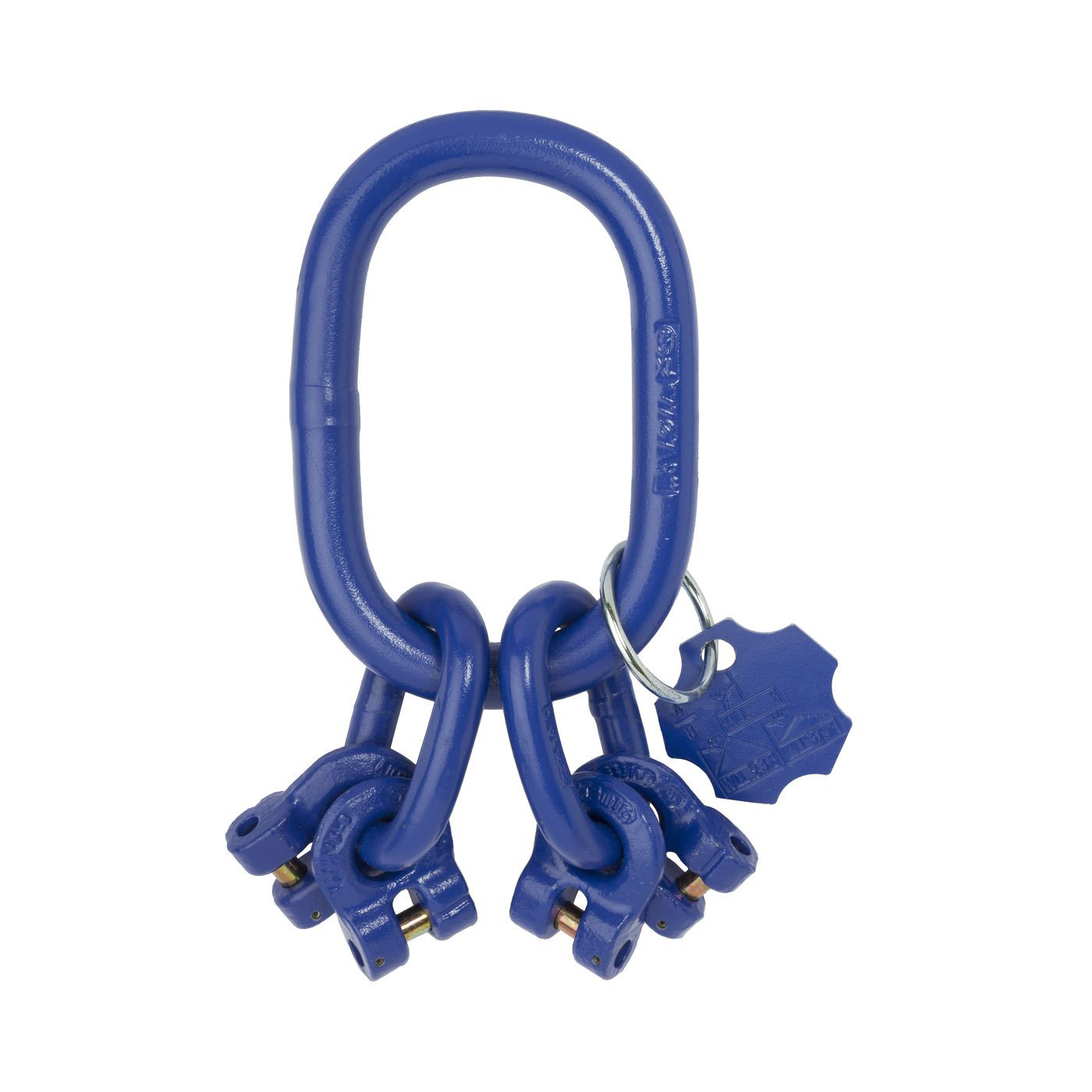

Der Aufhängekopf TWN 1810/4 (Typ TAA4) ist das obere Endglied für drei- und viersträngige Anschlagketten. Er nimmt die Stränge über die Ringgabel auf und wird in den Kranhaken eingehängt. Die Ringgabel ist axial und radial frei beweglich, sodass sich die Stränge unter Last ausrichten können. Ein eingeschweißter Kennzeichnungsanhänger trägt alle Daten, die der Anwender für den sicheren Einsatz benötigt.

Das Aufhängeelement gibt es in fünf Varianten für die Kettennenndicken 6, 8, 10, 13 und 16 mm mit Tragfähigkeiten von 3.000 bis 21.200 kg. Die Ringgabel ordnet den Kopf zwangsläufig der passenden Nenngröße zu, eine Verwechslung zwischen den Größen ist damit ausgeschlossen. Wählen Sie die Variante nach der Nenndicke Ihrer Kette der Güteklasse 10 und prüfen Sie, ob die Tragfähigkeit zu Gehänge und Neigungswinkel der Stränge passt.

Die Maße entsprechen der DIN 5688, Form A. Das Bauteil ist in Güteklasse 10 ausgeführt und damit für Ketten dieser Güteklasse vorgesehen. Beim Zusammenbau eines Gehänges müssen Aufhängeglied, Verbindungsglieder, Kette und Haken derselben Güteklasse angehören, damit die auf dem Anhänger angegebene Tragfähigkeit für das gesamte Gehänge gilt.

Ja. Der verwechslungsfreie Aufhängekopf Typ TAA4 ist ohne Ringgabel als Aufhängeglied TWN 1814 erhältlich. Diese Ausführung eignet sich, wenn die Stränge direkt am Aufhängeglied angeschlossen werden sollen. Für drei- und viersträngige Gehänge mit frei beweglicher Aufnahme bleibt die Version mit Ringgabel die passende Wahl, weil sich die Stränge dort unter Last selbst ausrichten.

Aufhängeglieder gehören wie das gesamte Kettengehänge zu den Anschlagmitteln, die vor jedem Einsatz per Sichtkontrolle und regelmäßig durch eine befähigte Person geprüft werden müssen. Ablegereif ist das Bauteil bei Rissen, Verformungen, Anrissen an der Schweißnaht des Anhängers, starkem Verschleiß oder wenn die Kennzeichnung unleserlich geworden ist. Ein Aufhängekopf mit gebrochener oder schwergängiger Ringgabel darf nicht weiterverwendet werden.
