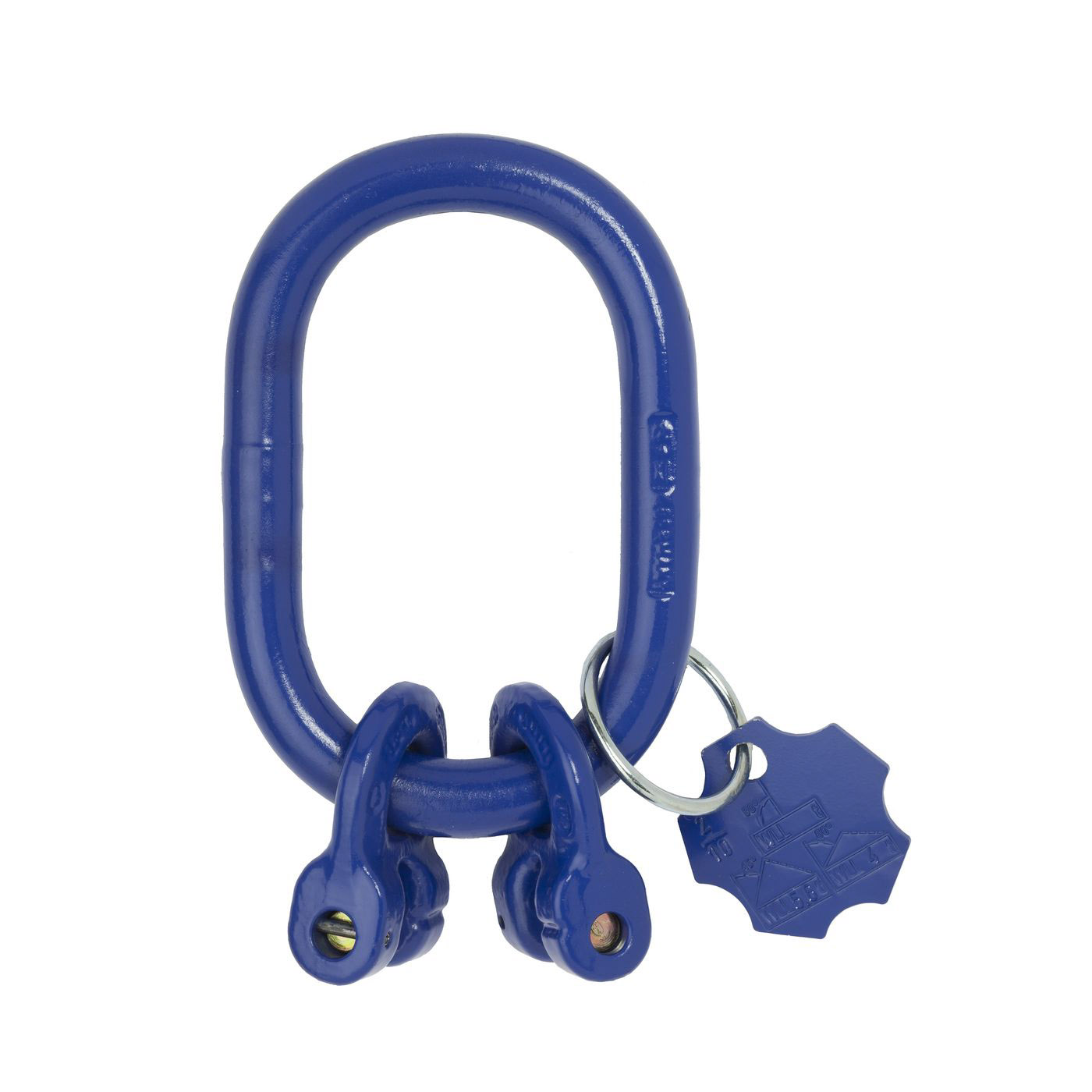

Aufhängeelement XL - geeignet für Zweistrangkette

Das Aufhängeelement XL ist der Aufhängekopf für zweisträngige Anschlagketten der Güteklasse 10. Es verbindet beide Kettenstränge über eine Ringgabel mit dem Kranhaken. Der Aufhängekopf TWN 1810/2 (Typ TAA2) von Thiele wird beim Aufbau von Zweistranggehängen eingesetzt und entspricht in den Maßen der DIN 5688, Form A. Ein eingeschweißter Kennzeichnungsanhänger trägt alle für den Anwender notwendigen Daten.

Fünf Varianten stehen zur Auswahl, mit Tragfähigkeiten von 2.000 bis 14.000 kg. Die Nenndicken decken die Stufen 6, 8, 10, 13 und 16 mm ab. Die Nenndicke des Aufhängeelements muss zur Nenndicke der verwendeten Kette passen. Die Ringgabel ordnet die Kette zwangsläufig der richtigen Nenngröße zu, eine Verwechslung ist dadurch ausgeschlossen.

Verwechslungsfrei heißt, dass die Ringgabel nur eine Kette mit der passenden Nenngröße aufnimmt. Eine zu dicke oder zu dünne Kette lässt sich nicht montieren. Damit ist sichergestellt, dass Aufhängeelement und Kettenstränge in Tragfähigkeit und Güteklasse 10 zusammengehören. Die Ringgabel ist axial und radial frei beweglich, sodass sich die Kettenstränge unter Last ausrichten können.

Ja, der Aufhängekopf Typ TAA2 ist auch ohne Ringgabel erhältlich, dann als Aufhängeglied TWN 1813. Beide Ausführungen stammen von Thiele und gehören zum Programm für Anschlagketten der Güteklasse 10. Welche Variante sinnvoll ist, hängt davon ab, ob Sie ein komplettes Zweistranggehänge aufbauen oder ein einzelnes Aufhängeglied für eine vorhandene Kette benötigen.

Aufhängeelemente sind wie alle Anschlagmittel regelmäßig durch eine befähigte Person zu prüfen, zusätzlich nach besonderen Vorkommnissen wie einer Überlastung. Achten Sie auf Verformungen, Risse, Anrisse, Korrosion und Verschleiß an Ringgabel und Aufhängeglied. Ist der Kennzeichnungsanhänger unleserlich oder fehlt er, darf das Element nicht weiter verwendet werden, weil Tragfähigkeit und Güteklasse nicht mehr nachweisbar sind.
