Aufhängegarnitur DIN 5688 für 3- und 4-strängige Anschlagketten

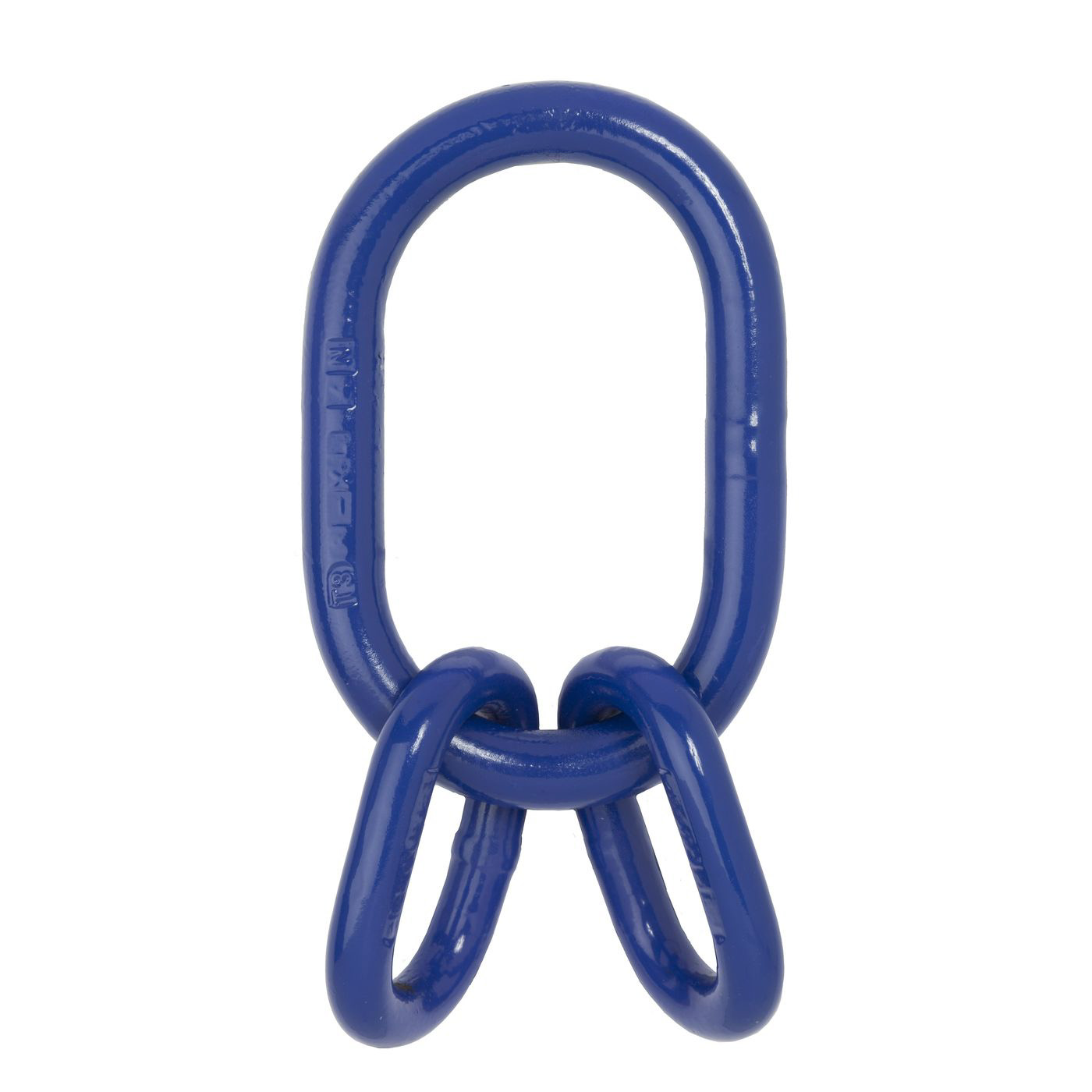

Die Garnitur TWN 1814 von Thiele bildet den Kopf eines drei- oder viersträngigen Kettengehänges: Sie nimmt die Stränge auf und hängt in den Kranhaken. An ihr lassen sich die Verbindungsglieder XL-LOK TWN 1820 montieren, sodass Ketten ohne Schweißen angeschlossen werden. Die nach EN 1677-4 ausgelegten Aufhängeglieder eignen sich zusätzlich als Endbeschlag, etwa für Anschlagseile aus Stahldraht nach DIN EN 13414-1.

Acht Varianten decken Tragfähigkeiten von 4.000 bis 85.000 kg ab, jeweils zugeordnet zu einer Kettennenndicke von 6, 8, 10, 13, 16, 22, 26 oder 32 mm. Die Garnitur muss zur Nenndicke der verwendeten Kette in Güteklasse 10 passen. Wählen Sie also zuerst die Kette nach Last und Anschlagart und danach die Garnitur mit derselben Nenndicke.

Die Garnitur ist in Güteklasse 10 ausgeführt. Güteklasse 10 bezeichnet Kettenbauteile mit höherer Festigkeit als Güteklasse 8, sodass bei gleicher Nenndicke eine höhere Tragfähigkeit erreicht wird. Alle Bauteile eines Gehänges sollten dieselbe Güteklasse haben, denn das schwächste Glied bestimmt die zulässige Tragfähigkeit des gesamten Anschlagmittels.

Die Befestigung erfolgt über die Verbindungsglieder XL-LOK TWN 1820 von Thiele, für die die Garnitur nach DIN 5688 vorgesehen ist. Das Verbindungsglied wird in das Aufhängeglied eingesetzt und nimmt das erste Kettenglied des Strangs auf. So lassen sich drei- und viersträngige Gehänge zusammenstellen, deren Bauteile bei Verschleiß einzeln von einer befähigten Person getauscht werden können.

Aufhängeglieder gehören wie das ganze Kettengehänge zu den Anschlagmitteln und sind vor jedem Einsatz per Sichtkontrolle sowie regelmäßig durch eine befähigte Person zu prüfen. Ablegereif sind sie bei Rissen, Verformungen, Anrissen an den Schweißstellen, Korrosionsnarben oder sichtbarem Abrieb im Auflagebereich des Kranhakens. Fehlende oder unlesbare Kennzeichnung ist ebenfalls ein Ablegegrund.
