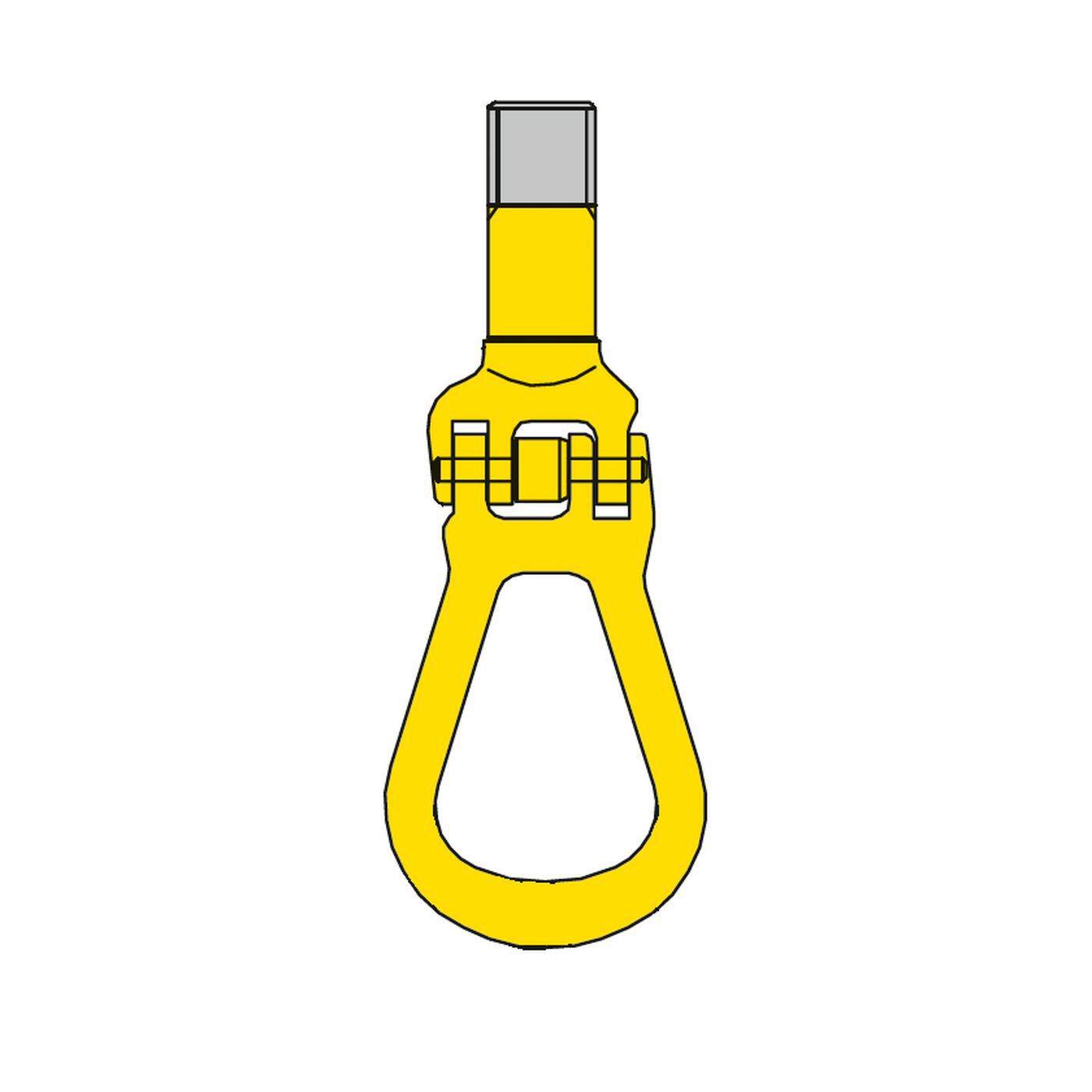

BS-Anschlagmittel A7 nach dem Baukastensystem Schaftkupplung mit Aufhängeglied

Es ist eine Komponente aus dem Baukastensystem von Waltermann für Anschlagmittel: Ein Aufhängeglied für den Kranhaken ist mit einer Schaftkupplung verbunden, in die der Kettenstrang direkt eingesetzt wird. Damit entsteht der Kopf eines Kettengehänges, ohne dass ein separates Verbindungsglied zwischen Kette und Aufhängeglied nötig ist. Die Baugruppe ist in 5 Tragfähigkeiten von 2.000 bis 12.500 kg erhältlich und wird mit den übrigen Bauteilen des Baukastensystems zu einem Gehänge zusammengesetzt.

Wählen Sie die Variante, deren Tragfähigkeit mindestens der maximalen Last des Gehänges entspricht. Verfügbar sind 2.000, 3.150, 5.300, 8.000 und 12.500 kg. Die Tragfähigkeit muss zur Nenndicke der eingekuppelten Kette passen, weil die Kupplung nur ein bestimmtes Kettenglied aufnimmt. Orientieren Sie sich an der Kette, die Sie im Gehänge verwenden, und stimmen Sie alle Bauteile des Baukastensystems auf dieselbe Tragfähigkeitsstufe ab.

Ein Baukastensystem besteht aus aufeinander abgestimmten Einzelteilen wie Aufhängegliedern, Kupplungen, Haken und Ketten, die ohne Schweißen zu einem Kettengehänge zusammengesetzt werden. Vorteil ist, dass einzelne Bauteile bei Verschleiß von einer sachkundigen Person ausgetauscht werden können, ohne das gesamte Gehänge zu ersetzen. Der Typ A7 ist der Kopfteil dieses Systems; passende Haken und Ketten finden Sie in den Kategorien Haken sowie Ketten Güteklasse 8.

Das Aufhängeglied wird frei in den Kranhaken eingehängt; es muss im Hakengrund aufliegen und darf nicht auf der Hakenspitze sitzen. Die Hakengröße ist so zu wählen, dass sich das Glied frei bewegen kann und die Hakensicherung schließt. Die Kette hängt an der Schaftkupplung senkrecht unter dem Glied. Prüfen Sie vor dem Anheben, dass die Kupplung vollständig geschlossen und gesichert ist.

Kontrollieren Sie Aufhängeglied und Kupplung vor jedem Einsatz auf Risse, Verformung, Verschleiß, Korrosion und sicheren Sitz der Kupplungsteile. Eine Prüfung durch eine befähigte Person ist mindestens jährlich vorgeschrieben. Ablegereif ist die Baugruppe bei gedehntem oder verbogenem Glied, beschädigten Kupplungsbolzen, Rissen oder unleserlicher Kennzeichnung. Ausgetauscht werden dürfen nur Originalteile des Baukastensystems in derselben Tragfähigkeitsstufe.
