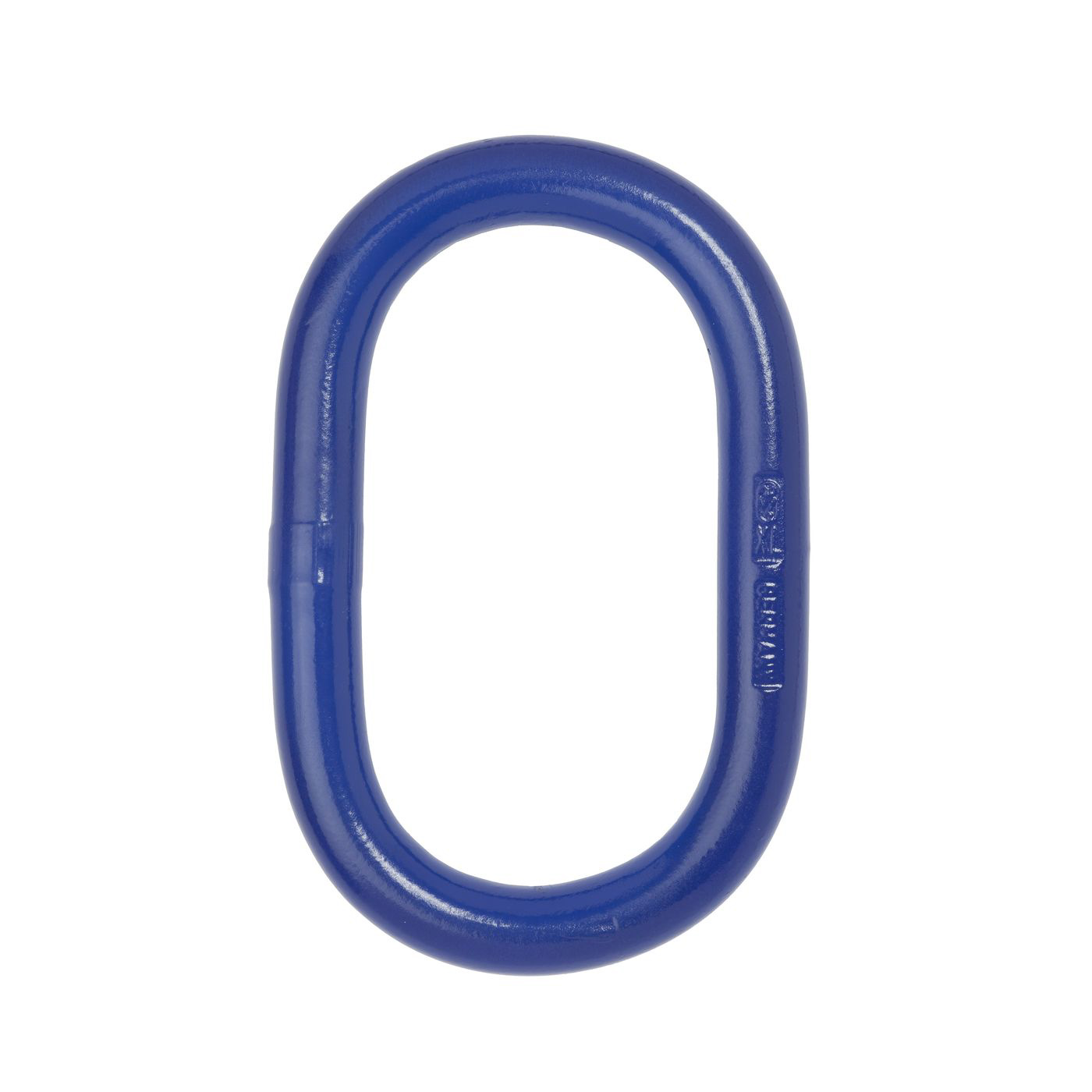

Aufhängeglied Form A DIN 5688 für 1- und 2-strängige Anschlagketten

Das Aufhängeglied Form A TWN 1813 von Thiele bildet das Kopfstück von ein- und zweisträngigen Anschlagketten und wird in den Kranhaken eingehängt. Es ist für die Montage von Verbindungsgliedern XL-LOK TWN 1820 vorgesehen. Diese Kombination erlaubt es, Anschlagketten flexibel zu konfektionieren und die Lagerhaltung an Kettenkomponenten schlank zu halten, weil Kettenstränge und Kopfstücke getrennt bevorratet werden können.

Der Shop führt 11 Ausführungen in Güteklasse 10 mit Tragfähigkeiten von 2.500 bis 40.000 kg und Nenndicken von 6 bis 32 mm. Wählen Sie die Nenndicke passend zur Kette, die Sie anschließen möchten, und prüfen Sie, ob die Tragfähigkeit des Aufhängeglieds die Tragfähigkeit des fertigen Gehänges abdeckt. Bei zweisträngigen Ketten zählt die Tragfähigkeit des Gehänges im vorgesehenen Neigungswinkel.

Form A bezeichnet nach DIN 5688 ein einfaches Aufhängeglied ohne zusätzliche Zwischenglieder. Es dient als Endglied, in das die Kettenstränge über Verbindungsglieder eingehängt werden. Die Ausführung TWN 1813 ist nach EN 1677-4 ausgelegt und für ein- und zweisträngige Anschlagketten vorgesehen. Für drei- und viersträngige Gehänge sind andere Kopfstücke mit Zwischengliedern üblich.

Ja. Laut Hersteller können die nach EN 1677-4 ausgelegten Aufhängeglieder auch als Endbeschläge in Anschlagseilen aus Stahldrähten nach DIN EN 13414-1 eingesetzt werden. In diesem Fall muss die Tragfähigkeit des Aufhängeglieds die Tragfähigkeit des Seilgehänges abdecken, und die Verbindung zwischen Seil und Glied muss durch einen fachkundigen Konfektionär hergestellt werden.

Ein Aufhängeglied ist abzulegen, wenn es Risse, Kerben, Verformungen oder Aufweitungen zeigt, wenn die Querschnittsminderung durch Verschleiß die zulässige Grenze überschreitet oder wenn die Kennzeichnung nicht mehr lesbar ist. Prüfen Sie es vor jeder Benutzung per Sichtkontrolle und lassen Sie es regelmäßig, in der Regel jährlich, durch eine befähigte Person prüfen. Instandsetzung durch Schweißen ist nicht zulässig.
