Rollfahrwerke

Einsatz und Auswahl von Rollfahrwerken und Trägerklemmen

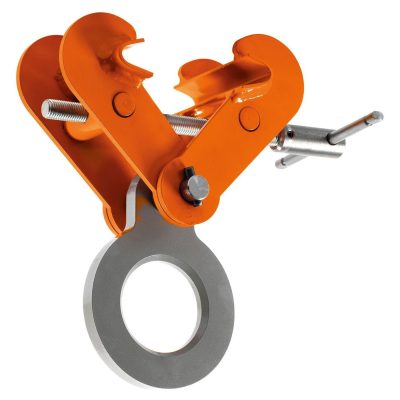

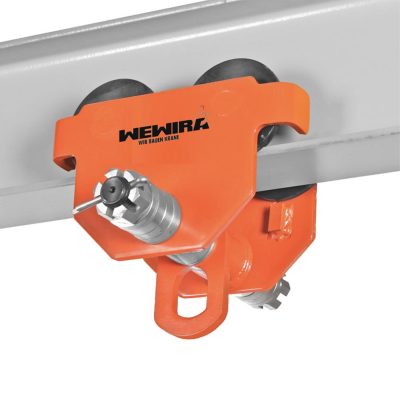

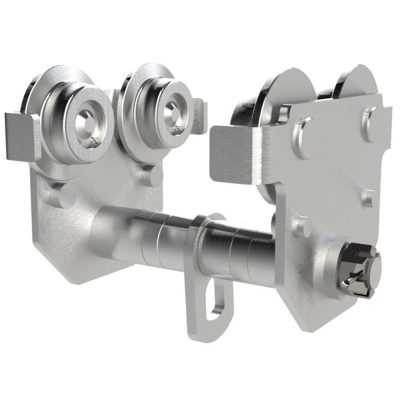

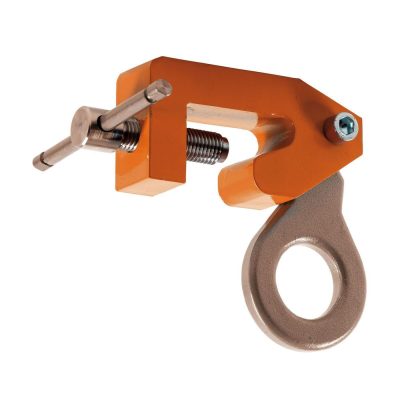

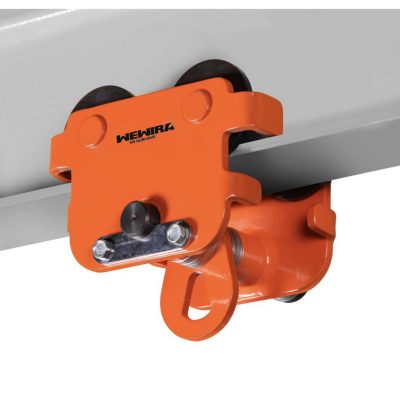

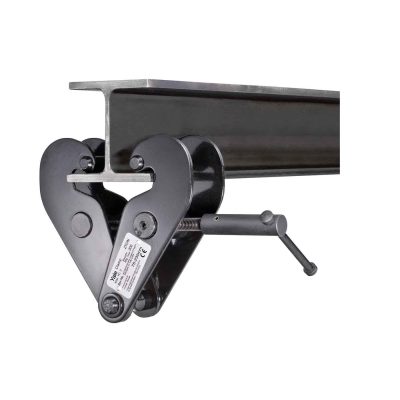

Ein Hebezeug braucht einen Aufhängepunkt am Träger. Soll die Last entlang des Trägers verfahren werden, übernimmt ein Fahrwerk diese Aufgabe; bleibt der Hubort fest, genügt eine Trägerklemme. Die Rollfahrwerke 116 und 211 BF sowie das Rollfahrwerk aus NIRO-Stahl werden von Hand geschoben, indem die Last oder das Hebezeug angeschoben wird. Das Rollfahrwerk 211 BF ist für breite Flansche ausgelegt, die NIRO-Ausführung für Bereiche mit Feuchtigkeit oder Korrosionsgefahr. Die Haspelfahrwerke Typ HTG-A und HTG-B sowie das Haspelfahrwerk mit Einhängeöse werden über eine Handkette bewegt, was bei schweren Lasten und beim genauen Positionieren hilft. Die Trägerklemmen YC, SVW, BSW und SVSW werden am Unterflansch festgeschraubt und dienen als Anschlagpunkt für Kettenzüge, Hebezeuge oder Umlenkrollen. Die Rollklemme CTP verbindet beide Prinzipien. Vier Produkte stammen von Yale, vier von Rema und drei von pewag.

Auswahlkriterien

• Tragfähigkeit: 500 bis 10.000 kg in neun Stufen (500, 1.000, 1.500, 2.000, 3.000, 4.000, 5.000, 8.000 und 10.000 kg). Die Tragfähigkeit muss die des Hebezeugs und der Last einschließlich Eigengewicht abdecken.
• Flanschbreite: 37 Einstellbereiche zwischen 50 und 320 mm, etwa 50 bis 152, 64 bis 203, 75 bis 230, 90 bis 320 oder 215 bis 300 mm. Messen Sie die Breite des Unterflansches vor der Auswahl.
• Fahrwerksart: Rollfahrwerk zum Schieben für leichte Lasten und kurze Wege, Haspelfahrwerk mit Handkette für schwere Lasten, hohe Träger und genaues Positionieren, Trägerklemme für einen festen Aufhängepunkt.
• Ausführung der Klemmen: Schraubklemmen SVSW 2 T bis 5 T und SVSUW 3 T bis 5 T, sortiert nach Tragfähigkeit in Tonnen.
• Umgebung: NIRO-Stahl für feuchte oder korrosive Bereiche, Standardausführung für trockene Hallen.

Sicherheit und Prüfung

Fahrwerke und Trägerklemmen sind Teil des Hebezeugs und unterliegen der regelmäßigen Prüfung durch eine befähigte Person. Vor der Montage ist die Tragfähigkeit des Trägers und seiner Befestigung zu klären. Die Laufrollen müssen zur Flanschbreite und Flanschneigung passen und mit dem vorgesehenen Spiel eingestellt sein, damit das Fahrwerk nicht klemmt und nicht vom Flansch abheben kann. Endanschläge am Träger verhindern das Herausfahren. Bei Trägerklemmen ist die Schraubspindel bis zum festen Sitz anzuziehen und gegen Lösen zu sichern. Prüfen Sie regelmäßig Laufrollen, Achsen, Seitenschilder, Handkette und Traverse auf Verschleiß, Verformung und Risse. Lasten werden nur senkrecht unter dem Fahrwerk gehoben, Schrägzug ist zu vermeiden.

Passende Hebezeuge

Unter dem Fahrwerk oder der Klemme hängen Handhebezeuge wie Kettenzüge, Federzüge für leichte Werkzeuge oder Katzpuffer als Endbegrenzung der Laufbahn. Alle drei Gruppen finden Sie in der Kategorie Hebezeuge.
