Greifer für Spulen

Einsatz und Auswahl von Spulengreifern

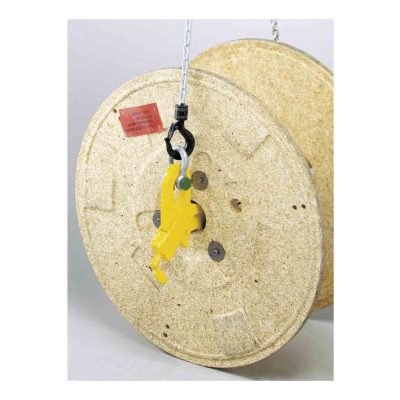

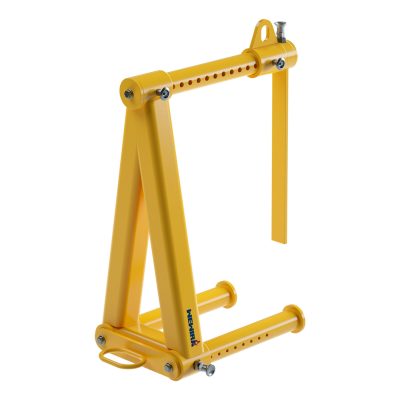

Spulengreifer fassen die Spule am Kern oder am Außendurchmesser und übertragen das Gewicht direkt auf den Kranhaken. Das erspart das Anschlagen mit Hebebändern, schützt das aufgewickelte Material vor Druckstellen und verkürzt den Wechsel zwischen den Spulen. Im Sortiment stehen drei Spulengreifer von WEWIRA: der WSG-L für liegende Spulen, der WSG-S für stehende Metallspulen und der WSG-LK für liegende Kunststoffspulen. Ergänzend gibt es einen Spulen-Haken mit Tragdorn, der durch den Spulenkern gesteckt wird, eine Krangabel zum Aufnehmen von Spulen und Klemmen für Kabeltrommeln Typ TKB. Die Wahl beginnt bei der Lage der Spule im Lager: stehend oder liegend. Danach folgen das Gewicht, der Außendurchmesser und der Kerndurchmesser der Spule sowie die Frage, ob die Spule aus Metall oder Kunststoff besteht.

Auswahlkriterien

• Tragfähigkeit: Die Geräte decken unter anderem 150, 250, 500, 750, 1.000, 2.000, 2.500, 4.000 und 5.000 kg ab. Das Spulengewicht muss unter der angegebenen Tragfähigkeit liegen.
• Greifbereich: Die Greifer sind auf Durchmesserbereiche ausgelegt, zum Beispiel 250 bis 380 mm, 350 bis 500 mm, 550 bis 640 mm oder 550 bis 760 mm.
• Nutzmaße: Nutzhöhen von 420 bis 800 mm, Nutzlängen von 410 bis 990 mm sowie Nutzbreiten von 260 und 300 mm legen fest, welche Spulenbreite und Spulenhöhe aufgenommen wird. Die Greiftiefe beträgt 85 mm.
• Zinken und Dorne: Für Krangabel und Spulen-Haken sind Durchmesser von 25 bis 55 mm hinterlegt; sie müssen in den Kern der Spule passen und ihn auf ganzer Länge durchdringen.
• Anschluss an den Kran: Die Aufhängung erfolgt über eine Kranhaken-Öse mit 50 mm Durchmesser oder mit 50 x 80 mm.

Sicherheit und Prüfung

Lastaufnahmemittel wie Spulengreifer sind vor jedem Einsatz per Sichtkontrolle und in regelmäßigen Abständen durch eine befähigte Person zu prüfen. Achten Sie auf Verformungen an Zinken, Dorn und Greifarmen, auf Risse an Schweißnähten, auf die Leichtgängigkeit beweglicher Teile und auf die Lesbarkeit der Tragfähigkeitsangabe am Gerät. Die Spule muss vollständig im Greifbereich liegen und mittig aufgenommen werden, damit die Last nicht kippt. Beim Spulen-Haken mit Tragdorn muss der Dorn den Kern vollständig durchdringen, bevor angehoben wird. Verformte oder angerissene Greifer werden abgelegt und nicht selbst repariert; eine Instandsetzung erfolgt nur nach Freigabe durch den Hersteller.

Verwandte Lastaufnahmemittel

Für Bunde und Coils ohne Spulenkörper stehen Coil-Haken bereit, für Rohre und Wellen Greifer für Rundmaterial. Klemmen und Kran-Traversen ergänzen das Handling im Lager.
