Spulengreifer für stehende Metall-Spulen WSG-S

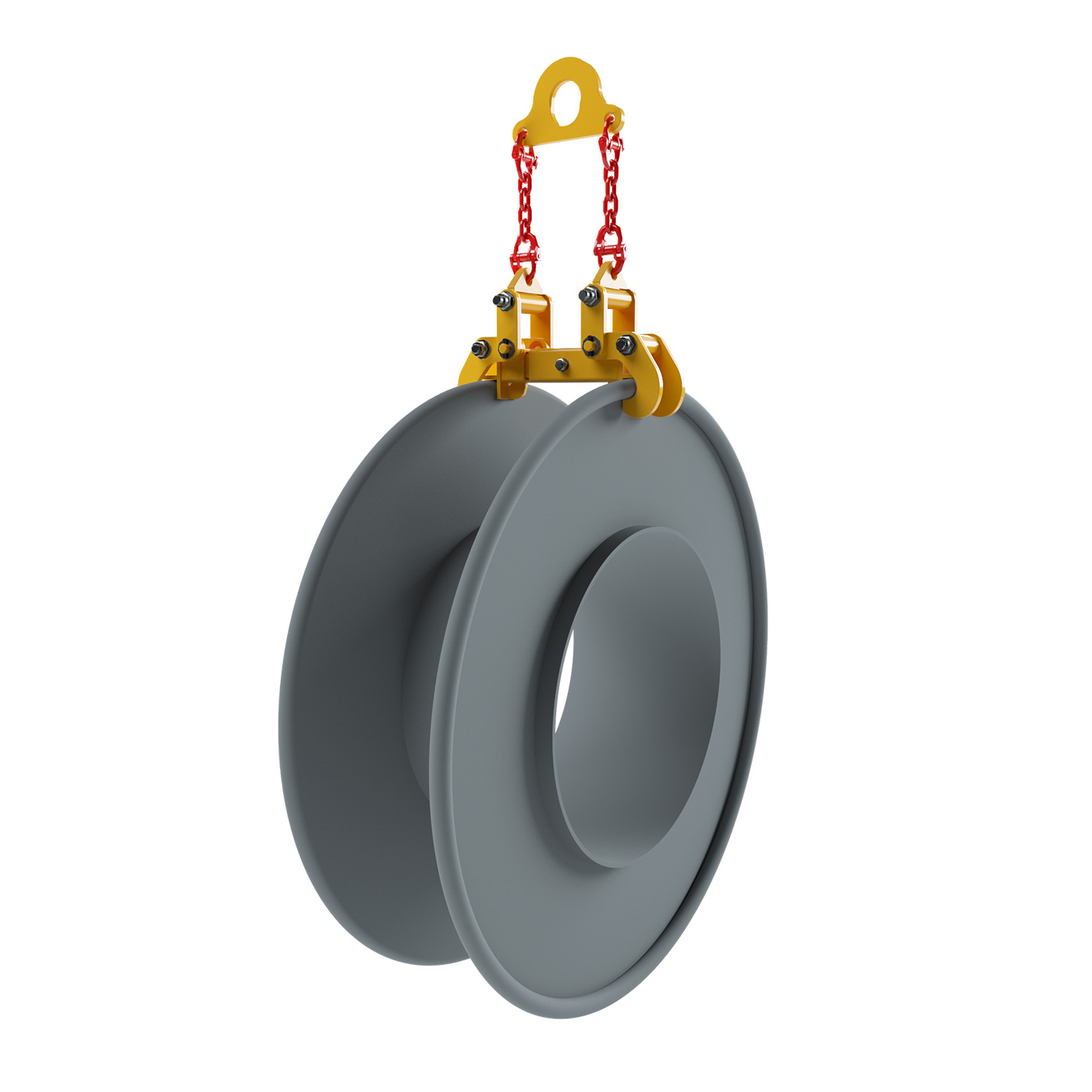

Der Greifer WSG-S von WEWIRA hebt stehende Metall-Spulen mit dem Kran. Er greift die Spule formschlüssig am Spulenflansch und wird dazu auf dem Laufreifen des Flansches abgelegt. Geeignet ist er für Stahlspulen, die an DIN 46395 und DIN 46397 angelehnt sind. Beim Anheben drückt er die beiden Greiferarme zusammen und hält die Spule sicher.

Sechs Varianten decken Tragfähigkeiten von 650, 750, 1.200, 2.000, 2.500 und 4.000 kg ab. Die Greifbereiche liegen bei 230, 500, 560, 860, 926 und 1.120 mm. Für die Auswahl sind das Gewicht der vollen Spule und der Flanschdurchmesser entscheidend, beide Werte müssen zur gewählten Größe passen.

Die Mitteltraverse ist leicht ausziehbar, dadurch lässt sich der Greifer einfach und sicher auf die Spule aufsetzen. Er muss auf dem Laufreifen des Spulenflansches abgelegt werden, damit die Greiferarme den Flansch formschlüssig fassen. Beim Anheben packt der Greifer die Spule und drückt die Arme zusammen, beim Absetzen entlastet er und kann abgenommen werden.

Spulen unterscheiden sich in Flanschform, Durchmesser und Laufreifen. Mit einer Test-Spule kann der Greifer vor der Auslieferung auf Ihre Spulen abgestimmt und die Passung geprüft werden. So ist sichergestellt, dass die Greiferarme formschlüssig am Flansch anliegen und die Spule sicher gehalten wird. Stellen Sie deshalb vorab eine repräsentative Spule zur Verfügung.

Als Lastaufnahmemittel ist der Greifer vor jedem Einsatz per Sichtkontrolle und regelmäßig durch eine befähigte Person zu prüfen. Kontrolliert werden Greiferarme und Mitteltraverse auf Verformung, Gelenke und Bolzen auf Spiel, Schweißnähte auf Risse und die Kennzeichnung auf Lesbarkeit. Verschlissene oder verbogene Arme beeinträchtigen den Formschluss und sind ein Ablegegrund.
