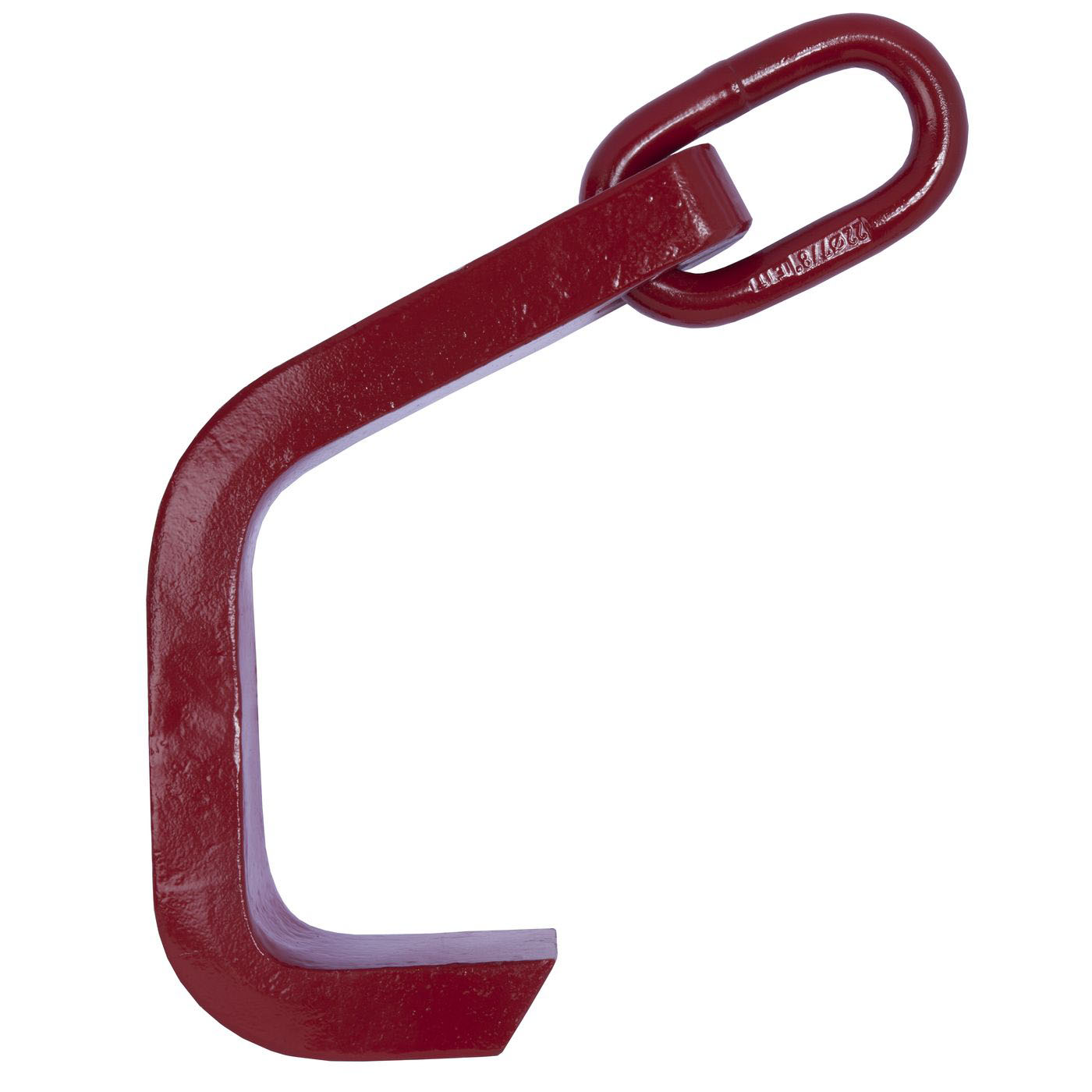

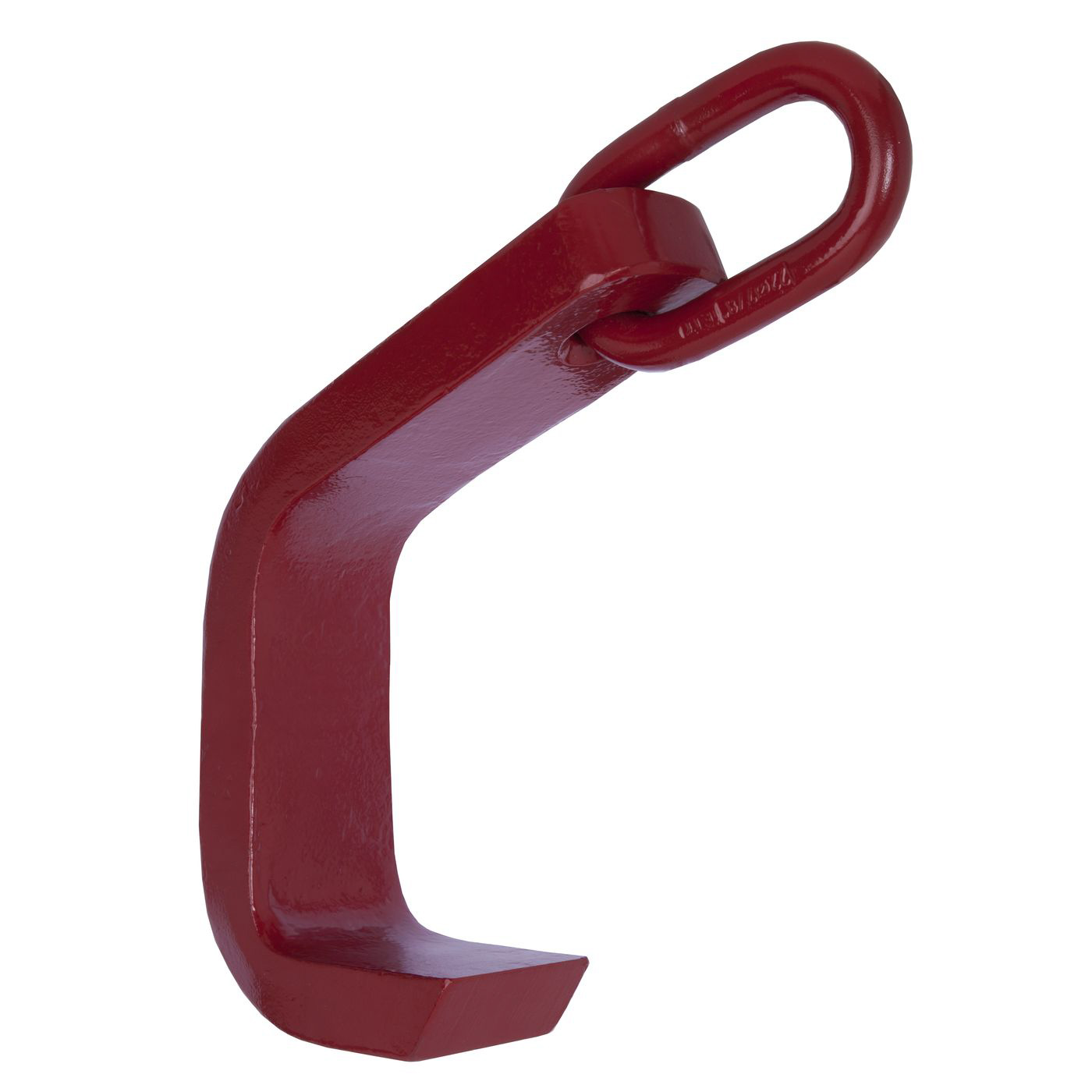

Plattenhaken mit Übergangsglied TWN

Der Plattenhaken hebt Platten, Bleche und Blockmaterial, die mit ihrer Kante auf der Greiffläche des Hakens aufliegen. Über das Übergangsglied wird er in ein Kettengehänge eingebunden und in den Kranhaken eingehängt. Typischerweise werden zwei oder mehr Plattenhaken an einem Gehänge eingesetzt, um die Platte an mehreren Punkten zu fassen. Hersteller ist Thiele.

Es gibt 9 Varianten mit Tragfähigkeiten von 1.600 kg bis 45.000 kg. Die Nutzhöhe reicht von 180 bis 557 mm, die Greiffläche von 60 bis 140 mm. Das Übergangsglied ist auf Ketten der Nenngrößen 6-8 bis 32-8 abgestimmt. Wählen Sie den Haken nach dem Gewicht der Platte und der Dicke des Materials, das auf der Greiffläche aufliegen soll.

Die Nenngröße bezeichnet die Kette, zu der das Übergangsglied passt: Die erste Zahl ist die Nenndicke der Kette in Millimetern, die zweite die Güteklasse. Nenngröße 10-8 bedeutet also eine Kette mit 10 mm Nenndicke in Güteklasse 8. Wählen Sie den Plattenhaken so, dass das Übergangsglied zur Nenngröße Ihres Kettengehänges passt und die Tragfähigkeit beider Komponenten übereinstimmt.

Die Platte muss mit ihrer Kante vollständig auf der Greiffläche aufliegen und der Haken darf nur in der vorgesehenen Zugrichtung belastet werden. Bei mehreren Haken an einem Gehänge müssen alle gleichmäßig tragen und der Neigungswinkel der Stränge ist zu berücksichtigen. Sichern Sie die Last gegen Verrutschen und heben Sie sie zunächst nur wenige Zentimeter an, um den Sitz zu kontrollieren.

Ablegereif ist der Haken bei Verformung, Rissen, Kerben, aufgeweitetem Übergangsglied, starkem Verschleiß der Greiffläche oder Korrosion. Auch eine unleserliche Kennzeichnung der Tragfähigkeit führt zum Ausschluss. Prüfen Sie den Haken vor jedem Einsatz per Sichtkontrolle und lassen Sie das Gehänge einschließlich der Plattenhaken regelmäßig durch eine befähigte Person prüfen. Beschädigte Haken werden ersetzt, nicht nachgearbeitet.
