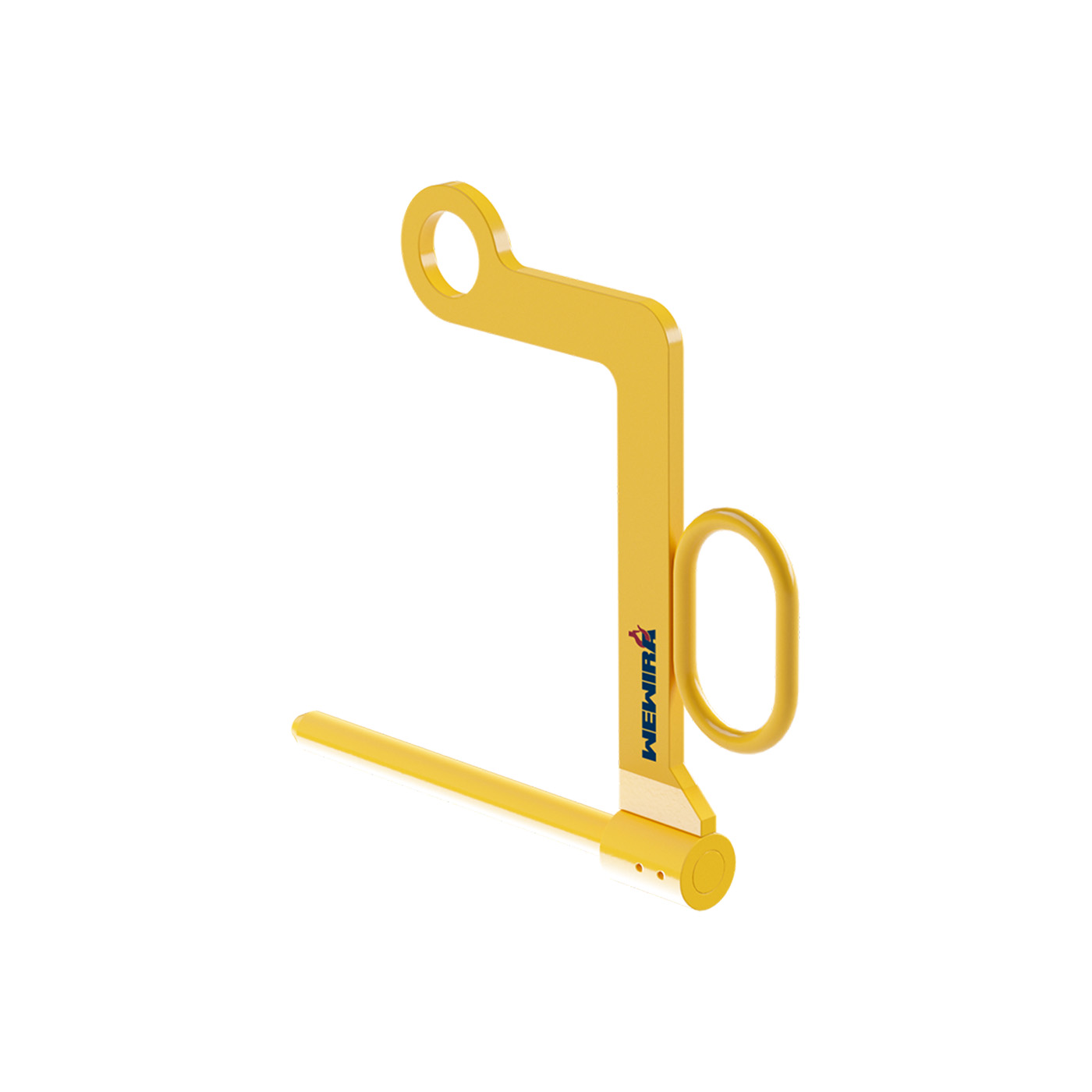

Spulen-Haken mit Tragdorn

Der Spulen-Haken von WEWIRA ist ein C-Haken für den waagerechten Krantransport von Coils, Folienrollen, Spulen und Rollen mit kleinen Kerndurchmessern und unterschiedlichen Breiten. Der Tragdorn besteht aus hochfestem Material und hat deshalb einen geringen Durchmesser, sodass auch Rollen mit kleinem Hülsendurchmesser aufgenommen werden können.

Der Shop bietet 10 Varianten mit Tragfähigkeiten von 150, 250, 500, 750 und 1.000 kg. Die Tragdorne haben Durchmesser von 25, 30, 40, 50 und 55 mm. Die Nutzhöhen betragen 420 bis 620 mm, die Nutzlängen 410 bis 990 mm. Wählen Sie den Dorndurchmesser nach dem Hülsendurchmesser der Rolle und die Nutzlänge nach der Rollenbreite.

Der Dorn muss mit Spiel in die Hülse der Rolle passen, damit er sich leicht einführen lässt. Wählen Sie den größten Durchmesser, der noch in die Hülse passt, weil ein dickerer Dorn die Last auf eine größere Fläche der Hülse verteilt und die Hülse weniger belastet. Bei Rollen mit sehr kleinem Kern bleibt der 25-mm-Dorn.

C-Haken für Stahl-Coils haben einen breiten Zinken, auf dem das schwere Coil aufliegt, und sind für Tragfähigkeiten bis 30.000 kg ausgelegt. Der Spulen-Haken hat statt des Zinkens einen schlanken Tragdorn und deckt Lasten bis 1.000 kg ab. Er ist deshalb für leichte Rollen mit kleinem Kern gedacht, etwa Folien-, Papier- oder Kabelrollen.

Kontrollieren Sie vor jedem Einsatz Tragdorn, Rücken und Aufhängung auf Verformung und Risse sowie die Kennzeichnung auf Lesbarkeit. Ein verbogener Dorn ist ein Ablegegrund. Als Lastaufnahmemittel ist der Haken mindestens einmal jährlich durch eine befähigte Person zu prüfen. Heben Sie die Rolle nur, wenn der Dorn vollständig eingeführt ist und die Rolle mittig sitzt.
