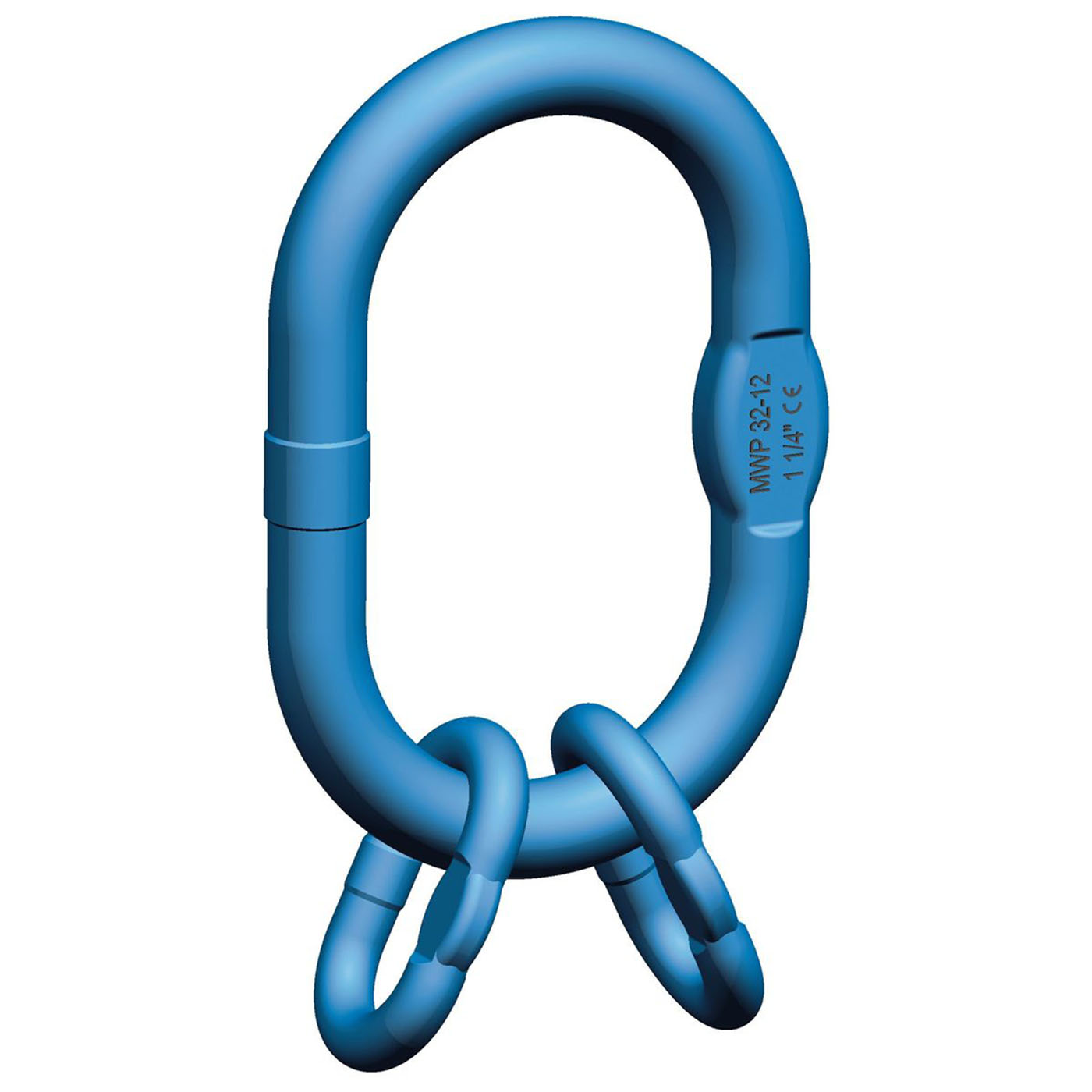

Aufhängeglied übergroß VMWP

Die Aufhängegarnitur VMWP von pewag bildet den Kopf von zwei-, drei- und viersträngigen Kettengehängen und wird in den Kranhaken eingehängt. Die übergroße Bauform bietet Platz für mehrere Zwischenglieder und ist laut Hersteller für alle Kettendimensionen geeignet. Die Tragfähigkeit entspricht der Güteklasse 12, gefertigt wird nach EN 1677-4 mit BG-Baumusterprüfung. Die Oberfläche ist hellblau pulverbeschichtet.

Das VMWP-Glied ist in 5 Varianten mit 4.250, 8.800, 12.300, 21.200 und 26.500 kg erhältlich. Maßgeblich für die Auswahl ist die Gesamttragfähigkeit des geplanten Gehänges im ungünstigsten zulässigen Neigungswinkel, nicht die Tragfähigkeit eines einzelnen Strangs. Bei drei- und viersträngigen Gehängen tragen die Zwischenglieder die Stränge; das übergroße Hauptglied nimmt die Summe der Kräfte auf und muss entsprechend dimensioniert sein.

Güteklasse 12 kennzeichnet Anschlagkettenkomponenten mit höherer Festigkeit als die verbreitete Güteklasse 8, sodass bei gleicher Tragfähigkeit eine kleinere Kettendimension möglich ist. Das VMWP-Glied ist laut Hersteller mit einer Tragfähigkeit entsprechend G12 ausgelegt und passt damit zu den pewag Kettengehängen der Güteklasse 12, etwa mit Schlupfhaken KHSWP. Ein Gehänge darf nur aus Komponenten bestehen, deren Tragfähigkeit zueinander passt; die Kennzeichnung auf dem Glied gibt Auskunft.

Eine Baumusterprüfung bedeutet, dass ein Prüfinstitut der Berufsgenossenschaft das Bauteilmuster geprüft und die Übereinstimmung mit den Sicherheitsanforderungen bestätigt hat. Für das VMWP-Glied ist diese Prüfung laut pewag vorhanden, zusätzlich zur Fertigung nach EN 1677-4. Für den Betreiber heißt das: Das Bauteil darf in Kettengehängen eingesetzt werden, die den Anforderungen der Unfallverhütungsvorschriften für Anschlagmittel unterliegen. Die regelmäßige Prüfung durch eine befähigte Person bleibt trotzdem Pflicht.

Prüfen Sie das Glied vor jedem Einsatz per Sichtkontrolle auf Verformung, Risse, Einkerbungen, Korrosion und Abnutzung an der Auflagefläche zum Kranhaken. Mindestens einmal jährlich ist eine Prüfung durch eine befähigte Person vorgeschrieben, bei harten Einsatzbedingungen häufiger. Ablegereif ist das Glied bei gedehnter oder verbogener Form, Rissen, starkem Verschleiß oder wenn die Kennzeichnung nicht mehr lesbar ist. Beschädigte Glieder dürfen nicht nachgebogen oder geschweißt werden.
