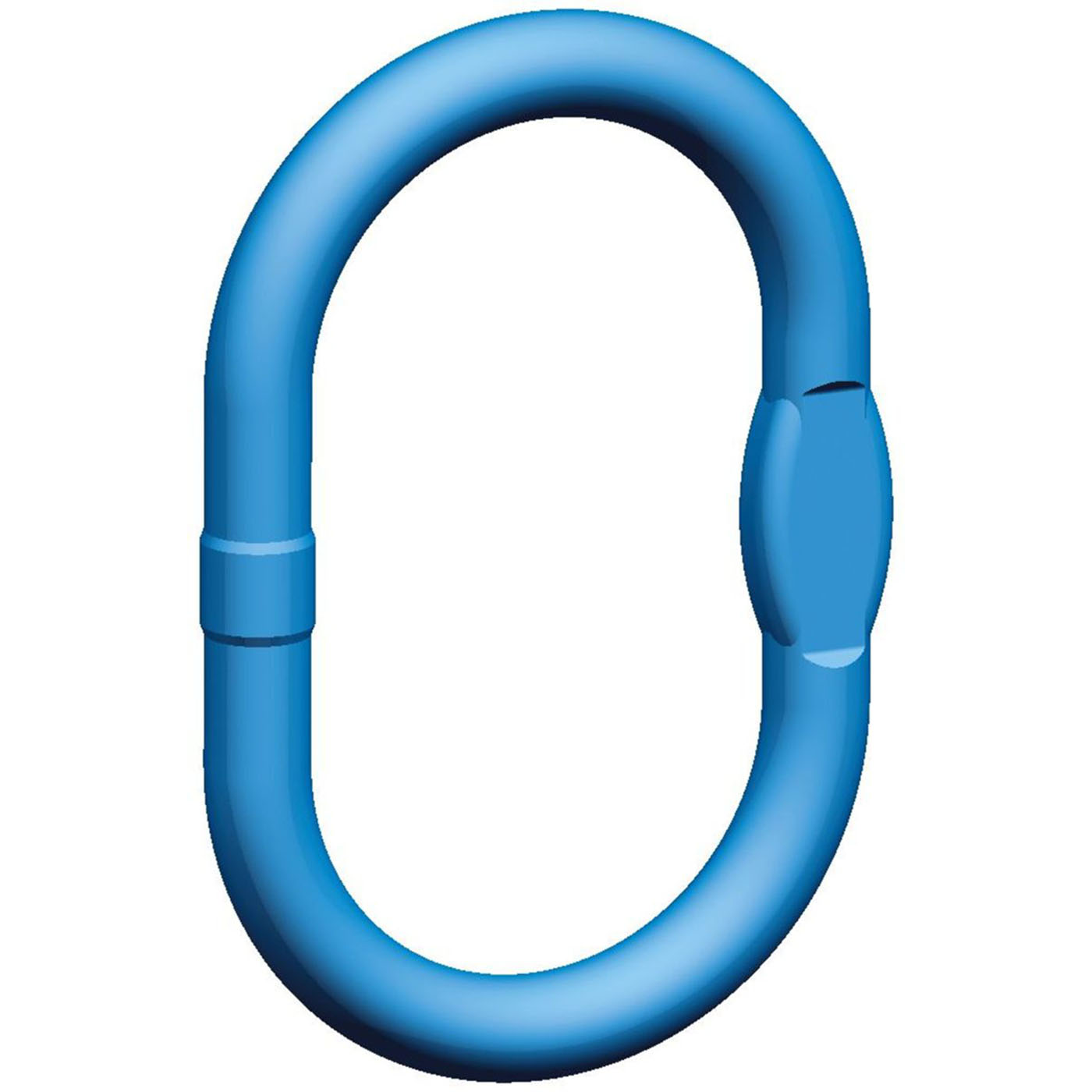

Aufhängeglied übergroß MWP

Aufhängeglied übergroß MWP

Hersteller: pewag 5 Varianten

Tragfähigkeit
2.360 bis 17.500 kg
Lieferzeit
1 Woche

ab 13,00 €

exkl. MwSt. zzgl. Versandkosten

Lieferzeit: 1 Woche

Tragfähigkeit

Tragfähigkeit 2.360 bis 17.500 kg

Für dieses Produkt liegt noch kein Datenblatt vor. Wir senden es Ihnen auf Anfrage.

Kranhersteller seit 1972. Beratung: +49 2195 9121-17

Alle Varianten bestellen

5 Varianten, Preise netto

Variantentabelle öffnen Variantentabelle schließen 5 Zeilen mit Artikelnummer, Lieferzeit, Preis und Menge
Tragfähigkeit kgArt.-Nr.LieferzeitPreisMengeIn den Warenkorb
2.360 kg250016761 Woche13,00 €
3.500 kg250016771 Woche16,00 €
5.300 kg250016781 Woche19,00 €
8.000 kg250016791 Woche43,00 €
17.500 kg250016811 Woche146,00 €

Beschreibung

Dieses Aufhängeglied entspricht EN 1677-4 mit einer Tragfähigkeit wie G12. Es dient zur Herstellung von I- und II-Stranggehängen und bietet durch die Abflachung zusätzliche universelle Verbindungsmöglichkeiten. Es kann auch als Endglied in Ein- oder Mehrstranggehängen verwendet werden.
Durch die größere innere Breite gegenüber dem Aufhängeglied AWP ist es für größere Einfachhaken nach DIN 15401 und Doppelhaken nach DIN 15402 geeignet – über die Zuordnung zur Kette sowie zum Einfachhaken gibt die Tabelle Auskunft.
Das übergroße Aufhängeglied ist gefertigt nach EN 1677-4 mit mechanischen Werten entsprechend G12 und besitzt eine BG-Baumusterprüfung. Die Oberfläche ist hellblau pulverbeschichtet.

Technische Daten

1 Merkmale

Tragfähigkeit 2.360 bis 17.500 kg

Fragen zu diesem Produkt

5 Antworten

Wofür eignet sich das übergroße Aufhängeglied MWP?

Das Aufhängeglied MWP von pewag dient zum Bau von ein- und zweisträngigen Kettengehängen und kann ebenso als Endglied in Ein- oder Mehrstranggehängen eingesetzt werden. Durch seine Abflachung bietet es zusätzliche Verbindungsmöglichkeiten. Es ist nach EN 1677-4 gefertigt, erreicht mechanische Werte entsprechend Güteklasse 12 und besitzt eine BG-Baumusterprüfung.

Worin unterscheidet sich das Aufhängeglied MWP vom Aufhängeglied AWP?

Der Unterschied liegt in der größeren inneren Breite. Dadurch passt das MWP auch auf größere Einfachhaken nach DIN 15401 und Doppelhaken nach DIN 15402, für die das Standardglied AWP zu eng ist. Welche Größe zu welcher Kette und welchem Kranhaken gehört, entnehmen Sie der Zuordnungstabelle des Herstellers.

Welche Tragfähigkeiten sind beim Aufhängeglied übergroß MWP verfügbar?

Fünf Größen mit 2.360, 3.500, 5.300, 8.000 und 17.500 kg Tragfähigkeit stehen zur Wahl. Maßgeblich für die Auswahl ist die Tragfähigkeit des geplanten Gehänges in der jeweiligen Anschlagart, dazu die Hakengröße des Krans. Beide Angaben bestimmen gemeinsam, welches Glied passt.

Was bedeutet Tragfähigkeit wie G12 beim Aufhängeglied MWP?

G12 steht für Güteklasse 12, eine Festigkeitsstufe oberhalb von Güteklasse 8 und 10. Das Glied ist nach EN 1677-4 gefertigt und weist mechanische Werte auf, die dieser Klasse entsprechen. Bei gleicher Abmessung trägt es daher mehr als ein Glied niedrigerer Güteklasse. Die hellblaue Pulverbeschichtung dient der Kennzeichnung und dem Oberflächenschutz.

Wie oft muss ein Aufhängeglied geprüft werden?

Vor jeder Benutzung ist eine Sichtprüfung auf Verformung, Risse, Einkerbungen und Verschleiß nötig. Zusätzlich muss eine befähigte Person das Anschlagmittel in regelmäßigen Abständen prüfen, nach allgemeiner Praxis mindestens einmal jährlich und bei harten Einsatzbedingungen häufiger. Ablegereif ist das Glied unter anderem bei Dehnung, Rissen oder einer nicht mehr lesbaren Kennzeichnung.
