Wendezange Z58

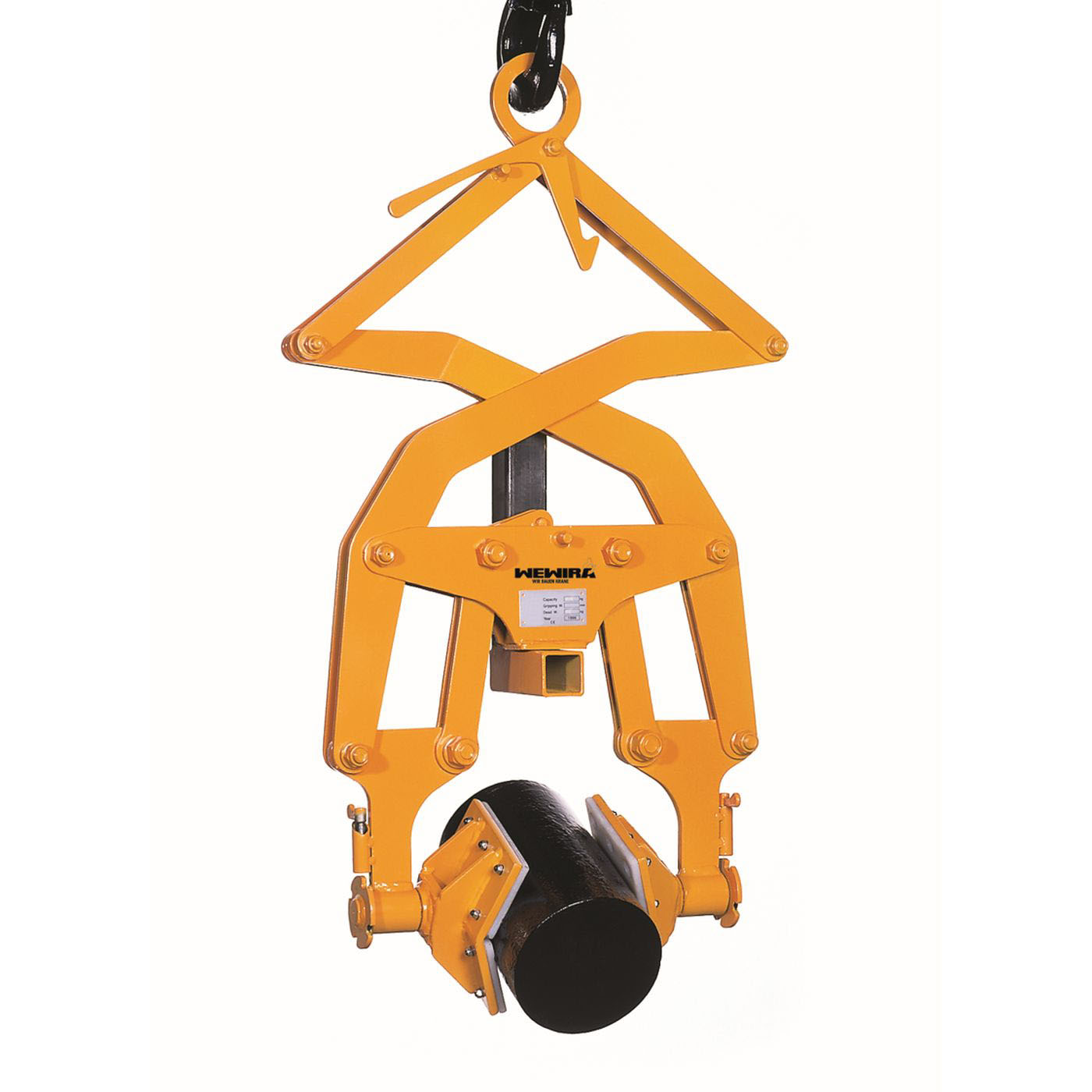

Die Wendezange Z58 von Nordgreif dient dem Aufrichten, Wenden und Drehen von Transportgütern am Kran. Es handelt sich um eine Parallelogrammzange, deren Greifbacken sich parallel öffnen und schließen. Die Greifbacken sind drehbar gelagert und rasten in 90°-Schritten ein, so dass sich die Zange an das Greifgut anpasst. Ein Offenhaltehebel hält die Zange nach dem Absetzen geöffnet.

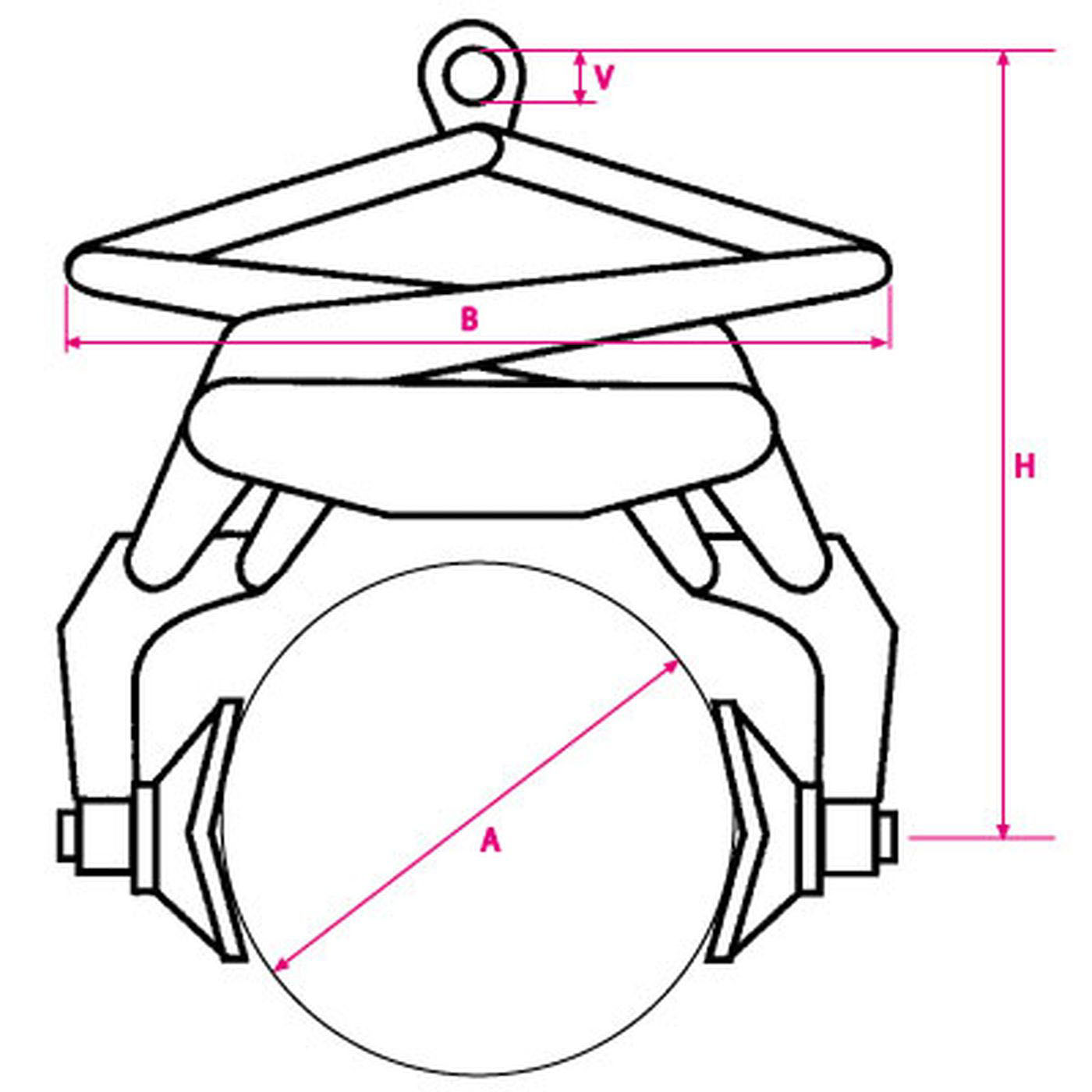

Die Zange ist in 6 Varianten mit Tragfähigkeiten von 125, 250, 500 und 1.000 kg erhältlich. Die Greifbereiche reichen von 150 bis 250 mm bis zu 650 bis 800 mm, die Nutzhöhen von 500 bis 900 mm bis zu 950 bis 1.500 mm. Die Kranhaken-Öse ist in Ø 60, 70 und 85 mm ausgeführt. Weitere Tragfähigkeiten und Größen sind auf Anfrage möglich.

Bei einer Parallelogrammzange sind die Greifbacken über ein Gelenkviereck geführt, so dass sie beim Öffnen und Schließen parallel zueinander bleiben. Das Greifgut wird dadurch flächig und nicht nur an den Kanten gefasst, was die Klemmkraft gleichmäßig verteilt. Für das Wenden ist das wichtig, weil sich der Schwerpunkt der Last während der Bewegung verlagert und die Backen dabei sicher halten müssen.

Die Greifbacken sind drehbar gelagert und lassen sich in Schritten von 90° einrasten. So können Sie die Backen an die Form des Greifguts anpassen, etwa an Rund- oder Rechteckquerschnitte, und die Last beim Wenden kontrolliert drehen. Die Einrastung sichert die gewählte Stellung während des Hubs. Vor jedem Einsatz prüfen Sie, ob die Rastung sauber einrastet und die Lagerung spielfrei ist.

Greifen Sie das Transportgut mittig und innerhalb des angegebenen Greifbereichs. Beim Aufrichten oder Wenden entstehen dynamische Kräfte; halten Sie deshalb Abstand zum Schwenkbereich und bewegen Sie die Last langsam. Prüfen Sie Gelenke, Rastung, Offenhaltehebel und Aufhängeöse vor jedem Einsatz auf Verschleiß und Beschädigung. Die regelmäßige Prüfung durch eine befähigte Person ist vorgeschrieben.
