Spezialgreifer, TLW

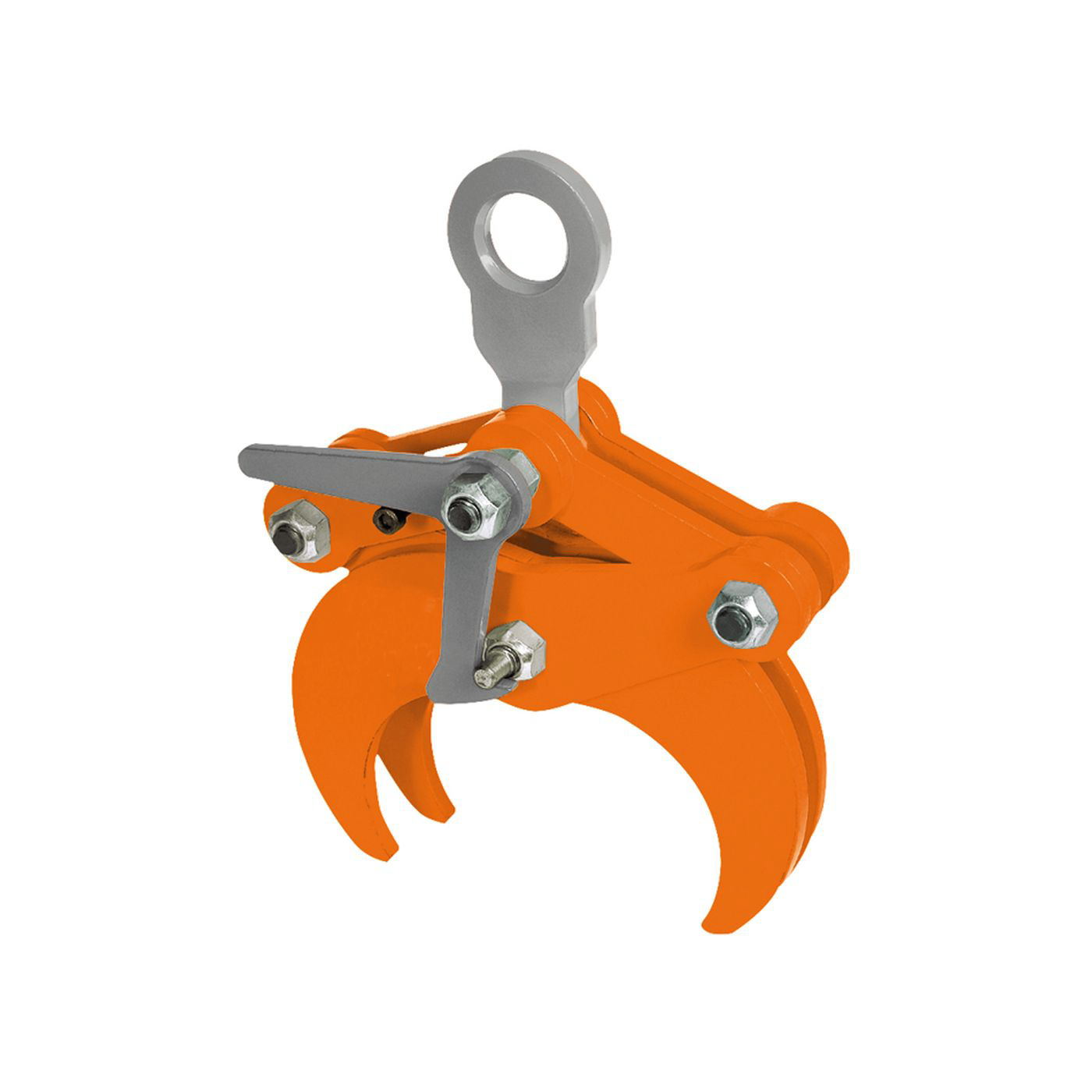

Der Spezialgreifer TLW von pewag hebt Rohre, Rohrbündel und massives Rundmaterial in horizontaler Lage senkrecht an. Die Klemme wird in der offenen Position verriegelt, nach dem Entriegeln schließt sie automatisch, sobald der Tragring nach oben gezogen wird. Das erleichtert das Anschlagen, weil der Greifer ohne Nachjustieren am Rundmaterial angesetzt werden kann.

Der Greifer ist in vier Größen mit Tragfähigkeiten von 500, 1.000, 2.000 und 3.000 kg erhältlich. Die Greifbereiche decken Durchmesser von 48,3 bis 114,3 mm, 114,3 bis 219,1 mm, 219,1 bis 368 mm und 368 bis 508 mm ab. Die Nutzhöhe liegt je nach Größe zwischen 300 und 1.165 mm, die Kranhaken-Öse hat 45 oder 64 mm Durchmesser. Wählen Sie die Größe nach dem Rohrdurchmesser und dem Gewicht.

Auf Anfrage ist der TLW mit Backenschutz erhältlich, der die Oberfläche des Ladeguts schont. Das ist sinnvoll bei lackierten, beschichteten oder polierten Rohren sowie bei weichen Werkstoffen. Ohne Backenschutz greifen die Backen direkt am Material an und können Druckstellen hinterlassen, was bei rohem Stahl in der Regel unproblematisch ist.

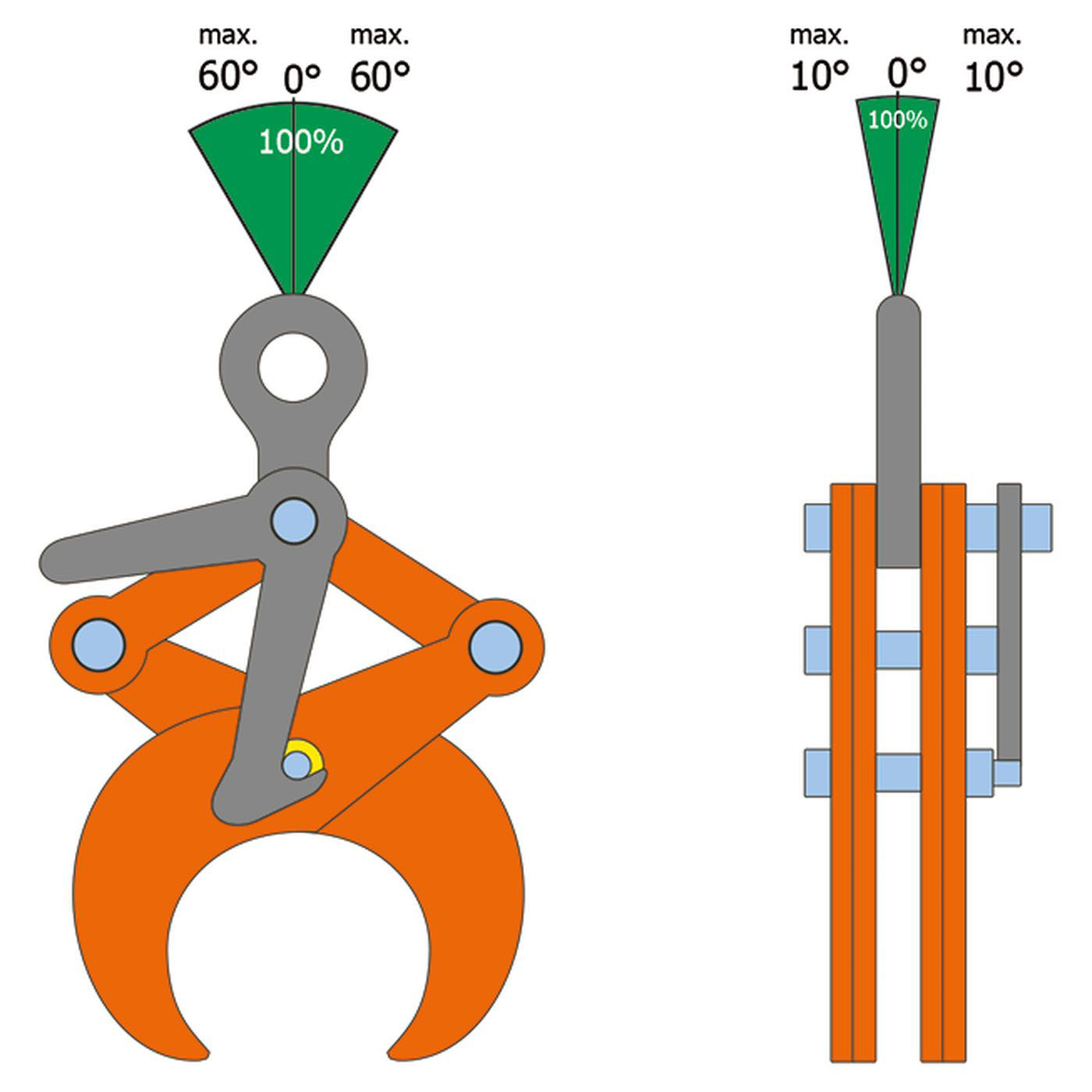

Der Greifer ist für vertikales Heben von Rundmaterial in horizontaler Lage ausgelegt. Setzen Sie ihn mittig über dem Schwerpunkt an, damit das Rohr waagerecht hängt und nicht kippt. Bei langen Rohren oder Bündeln kann der Einsatz von zwei Greifern an einer Traverse erforderlich sein. Der Durchmesser muss innerhalb des Greifbereichs der gewählten Größe liegen.

Greifer sind Lastaufnahmemittel und müssen vor jedem Einsatz per Sichtkontrolle und regelmäßig durch eine befähigte Person geprüft werden. Zu prüfen sind Greifbacken, Verriegelung, Gelenke, Tragring und Kennzeichnung auf Verschleiß, Verformung, Risse und Funktion. Halten Sie den Verriegelungsmechanismus sauber, damit der Greifer zuverlässig offen bleibt und beim Anheben sicher schließt.
