Rohrhaken-Gehänge Typ WRO

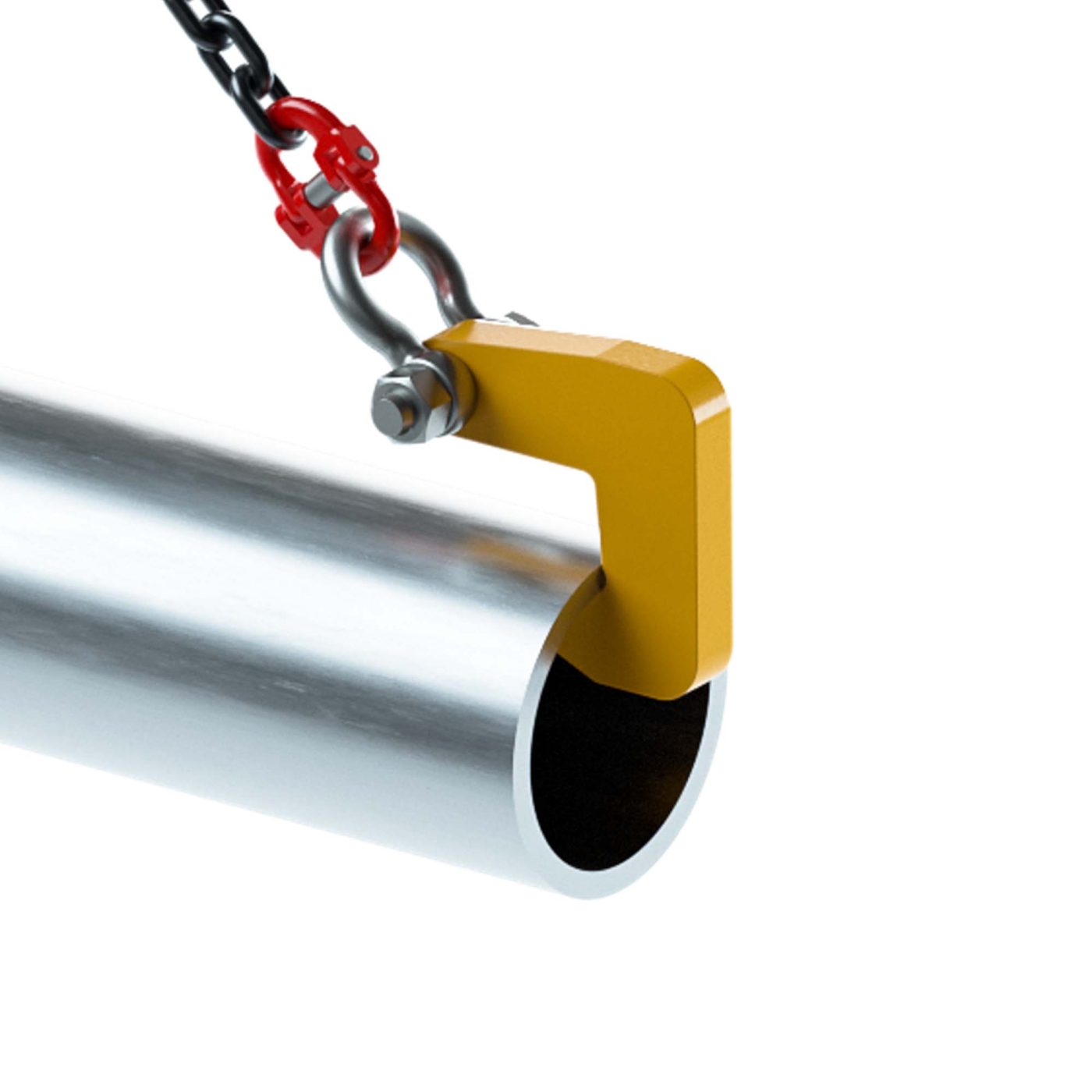

Die Rohrhaken vom Typ WRO von WEWIRA dienen dem Transport von Rohren am Kran. Zwei Haken greifen in die beiden Rohrenden und werden über ein Kettengehänge am Kranhaken zusammengeführt; die Rohrhaken können nur paarweise eingesetzt werden. Der Lieferumfang umfasst den Haken mit Schäkel für den Anschluss an die Kette. Erhältlich sind sie in 5 Tragfähigkeiten von 2.000 bis 10.000 kg.

Wählen Sie die Tragfähigkeit nach dem Rohrgewicht: 2.000, 4.000, 6.000, 8.000 oder 10.000 kg. Der Greifbereich von 0 bis 40 mm bis 0 bis 80 mm muss zur Rohrwand passen, in die der Haken eingreift. Bei Rohrbündeln oder mehreren Rohren gilt das Gesamtgewicht. Das Kettengehänge muss dieselbe oder eine höhere Tragfähigkeit haben, und sein Neigungswinkel bestimmt, wie stark die Haken nach innen gezogen werden.

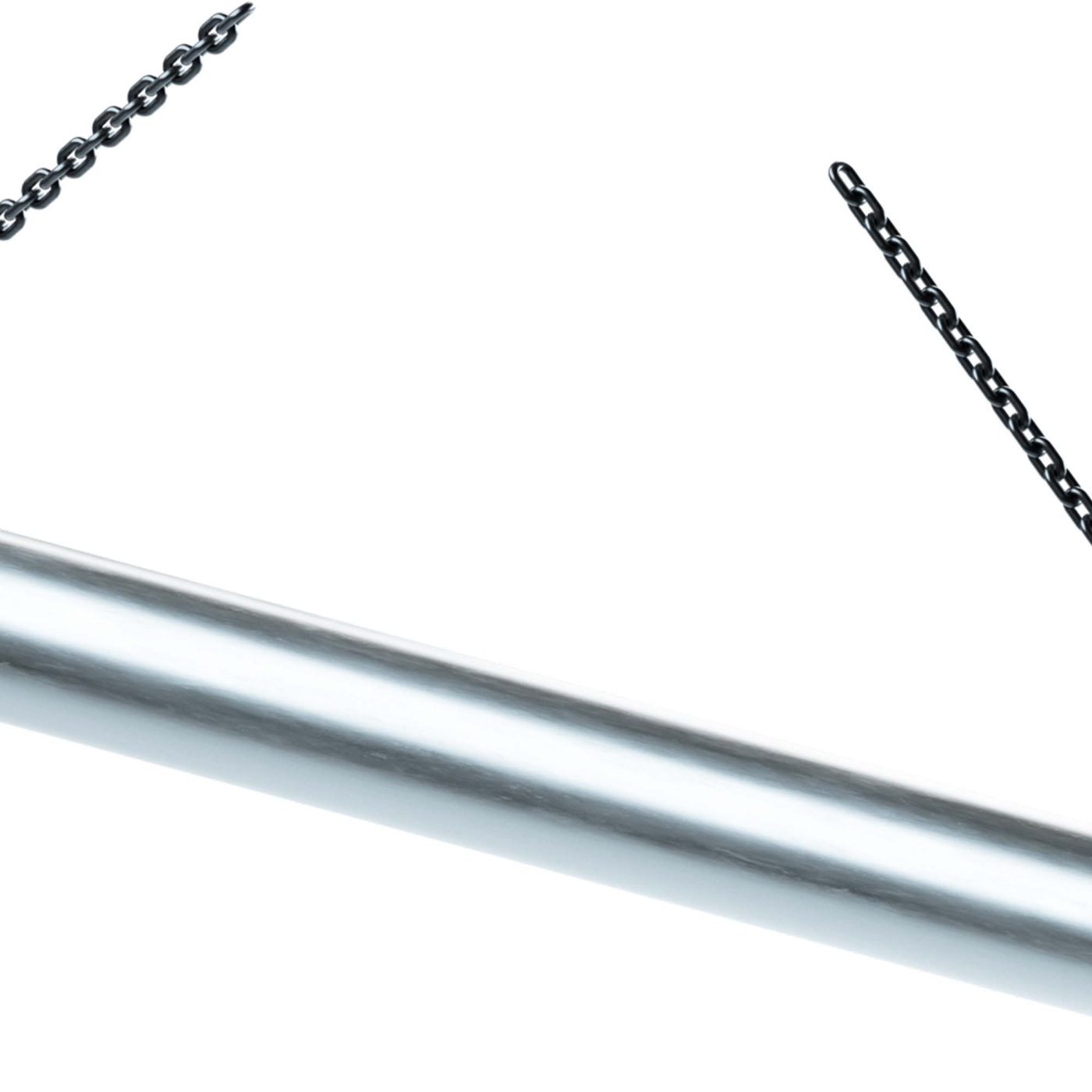

Ein einzelner Rohrhaken würde das Rohr nur an einem Ende halten; es würde kippen und aus dem Haken rutschen. Erst zwei Haken an den gegenüberliegenden Rohrenden, verbunden über ein Zweistranggehänge, halten das Rohr waagerecht und ziehen die Haken beim Anheben nach innen in die Rohrenden. Beide Stränge müssen gleich lang sein, damit das Rohr eben hängt und beide Haken gleich belastet werden.

Die Haken werden über den mitgelieferten Schäkel an ein Zweistrang-Kettengehänge angeschlossen. Passende Gehänge der Güteklasse 8 und 12 mit Nutzlängen von 1.000 bis 7.000 mm finden Sie in der Kategorie Anschlagmittel; die Nutzlänge richtet sich nach der Rohrlänge und dem zulässigen Neigungswinkel. Sollen Rohre von außen gegriffen werden, eignen sich die Rundprofilzangen aus der Kategorie Greifer für Rundmaterial.

Prüfen Sie Haken und Schäkel vor jedem Einsatz auf Verformung, Risse, Verschleiß der Auflagefläche, Korrosion und festen Sitz des Schäkelbolzens. Mindestens jährlich ist eine Prüfung durch eine befähigte Person vorgeschrieben. Ablegereif sind Haken mit aufgebogener Spitze, Rissen oder unleserlicher Kennzeichnung. Rohre mit beschädigten oder ausgebrochenen Enden dürfen nicht mit Rohrhaken gehoben werden, und niemand darf sich unter der schwebenden Last aufhalten.
