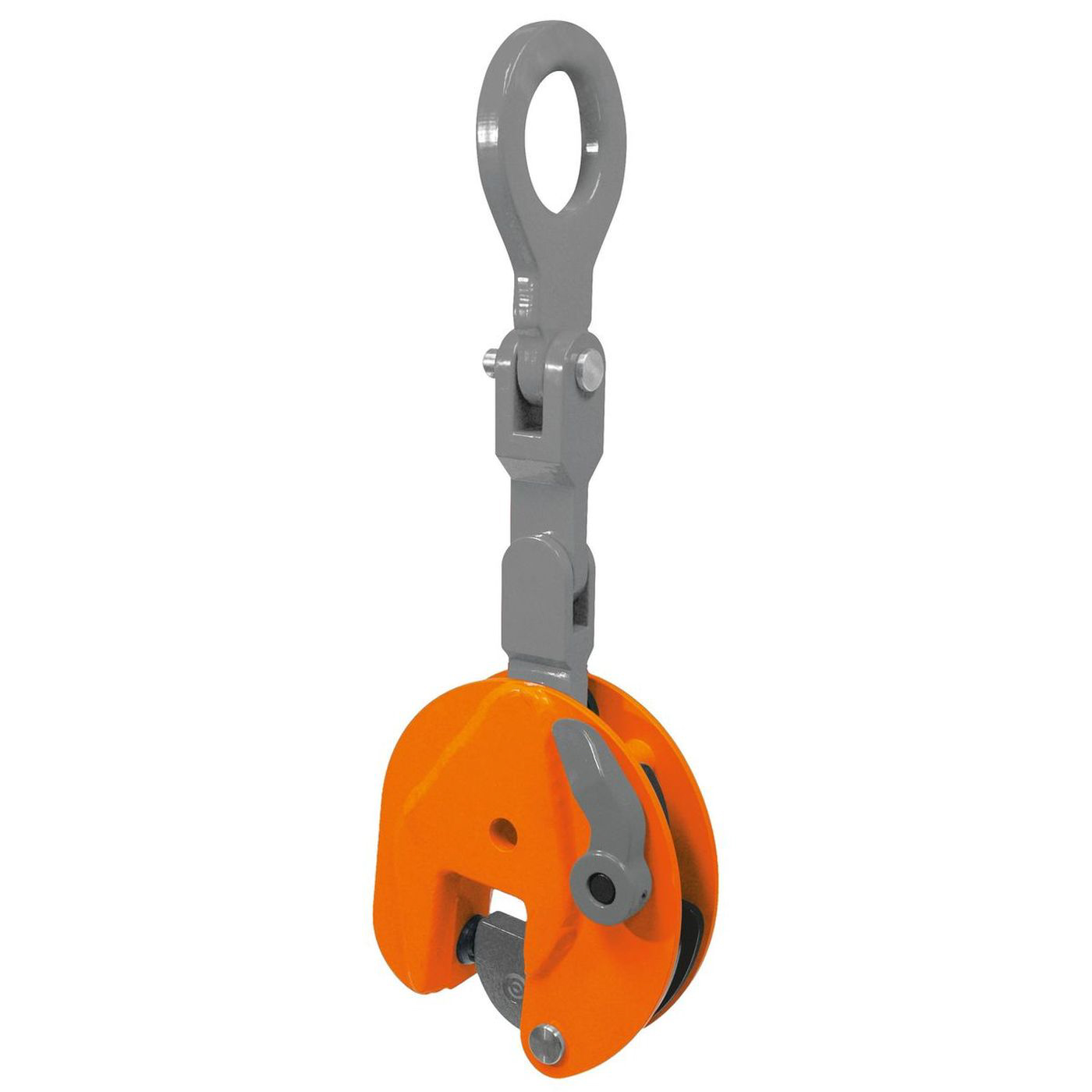

Hebeklemme vertikal VMPW/VEMPW/SVMPW

Die pewag Klemmen sind Blechklemmen für das senkrechte Heben, Wenden und Transportieren von Blechtafeln und Stahlplatten. Ein Dreiwege-Mehrzweck-Traggelenk lässt Zug aus verschiedenen Richtungen zu, sodass eine Klemme mehrere Transportvarianten abdeckt. Beim paarweisen Einsatz eignen sie sich auch für den waagerechten Transport von Blechen. Ein Sicherheitshebel arretiert die Klemme im geschlossenen Zustand am Werkstück. Die Baureihe umfasst Varianten mit vergrößerter Maulöffnung oder extragroßem Greifbereich.

Wählen Sie den Greifbereich nach der Blechdicke: Die 14 Varianten decken 0 bis 13 mm bis 0 bis 55 mm sowie 40 bis 90 mm und 50 bis 100 mm ab. Die Tragfähigkeiten reichen von 750 bis 9.000 kg, die Greiftiefe von 47 bis 114 mm, die Bauhöhe von 307 bis 800 mm und die Öse für den Kranhaken von Ø 30 bis Ø 75 mm. Die Blechdicke muss innerhalb des Greifbereichs liegen, das Blechgewicht zwischen Mindest- und Maximallast.

Die Klemme hält das Blech durch Klemmkraft, die mit der Last ansteigt. Bei zu leichten Blechen reicht die Klemmkraft nicht aus, deshalb schreibt pewag eine Mindestlast von 10 % der Maximallast vor. Eine Klemme mit 3.000 kg Tragfähigkeit darf also nur Bleche ab 300 kg heben. Für dünne, leichte Bleche ist eine kleinere Klemme die richtige Wahl, auch wenn die Blechdicke in den Greifbereich einer größeren Klemme passt.

Das Traggelenk verbindet die Aufhängeöse beweglich mit dem Klemmenkörper, sodass die Zugrichtung in mehreren Ebenen wechseln kann, ohne die Klemme zu verkanten. Dadurch lässt sich ein Blech senkrecht anheben, wenden und anschließend hängend transportieren, ohne die Klemme umzusetzen. Beim Wenden muss das Blech kontrolliert geführt werden, und die Klemme muss für Wendevorgänge in der Betriebsanleitung freigegeben sein. Der Sicherheitshebel bleibt während des gesamten Vorgangs geschlossen.

Prüfen Sie Klemmbacken, Gelenk, Sicherheitshebel und Öse vor jedem Einsatz auf Verschleiß, Risse, Verformung und Funktion. Die Greifflächen müssen frei von Farbe, Öl und Zunder sein, sonst sinkt die Haltekraft. Mindestens jährlich ist eine Prüfung durch eine befähigte Person vorgeschrieben. Ablegereif sind Klemmen mit abgenutzten Greifflächen, aufgeweitetem Maul, gelängter Öse oder defektem Sicherheitshebel. Es darf immer nur ein Blech je Klemme gehoben werden.
