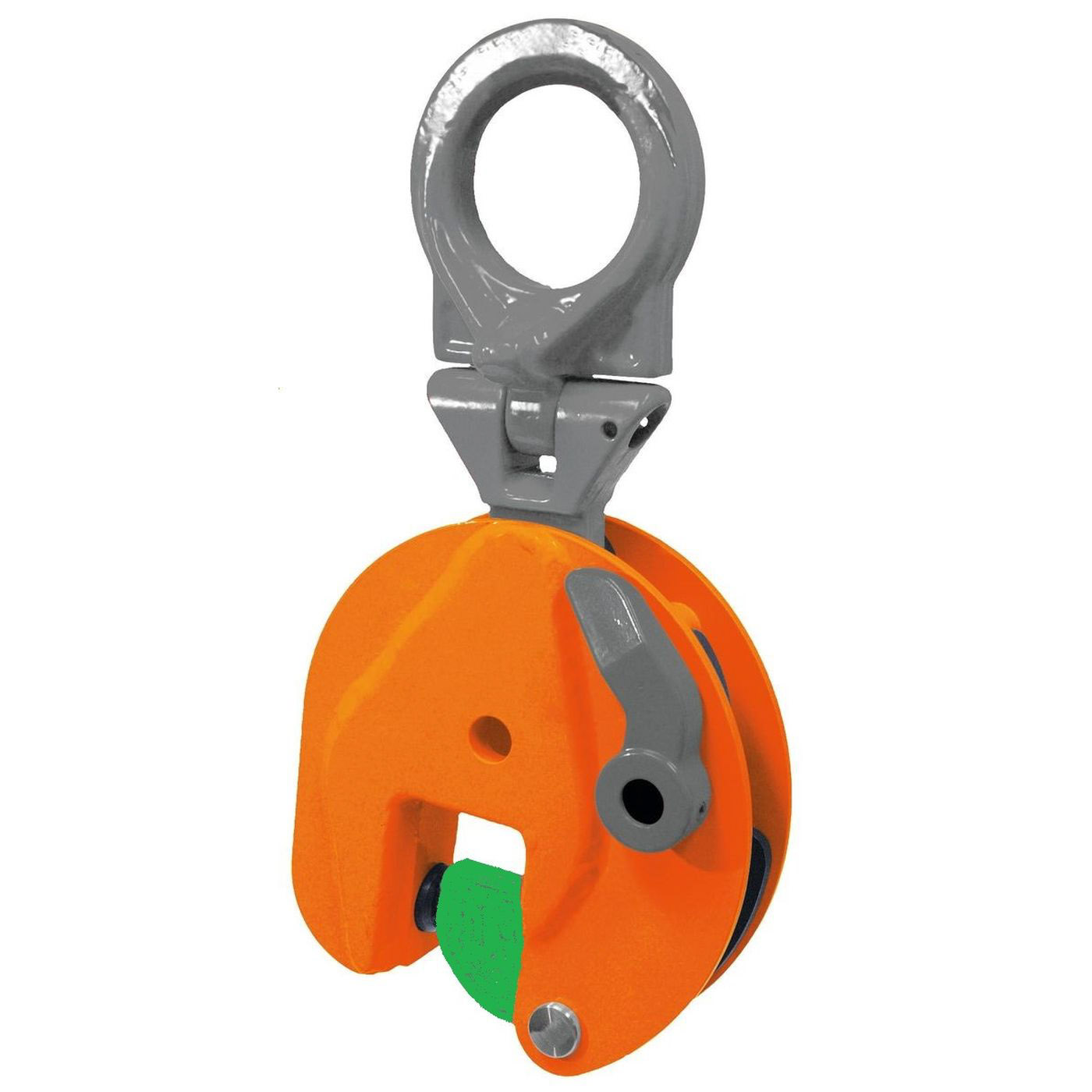

Hebeklemme vertikal VUW/VEUW EXTRA-HART (H)

Die Hebeklemme von pewag ist mit Gelenktragring für universelles Heben, Wenden und Transportieren von Blechen, Stahlplatten und Konstruktionen in alle Richtungen ausgelegt. Die Ausführung EXTRA-HART hat einen extra gehärteten Zahnring und ein gehärtetes Zahnsegment und eignet sich für Stahlbleche mit einer Oberflächenhärte bis 55 HRC, etwa Hardox 400 oder Hardox 500. Ein Sicherheitshebel arretiert die Klemme im geschlossenen Zustand am Werkstück.

Die Klemme ist in sieben Tragfähigkeiten von 750, 1.000, 2.000, 3.000, 4.500, 6.000 und 7.500 kg erhältlich. Die Greifbereiche reichen von 0 bis 13 mm über 0 bis 25, 0 bis 32, 0 bis 35 und 0 bis 45 bis zu 0 bis 55 mm Blechdicke. Die Bauhöhe liegt zwischen 203 und 560 mm, die Greiftiefe zwischen 47 und 114 mm. Die zulässige Mindestlast beträgt 10 % der Maximallast.

Beide Ausführungen gehören zur selben Klemmenfamilie mit Gelenktragring. Die Klemme wird auch in Varianten mit vergrößerter Maulöffnung oder extragroßem Greifbereich angeboten, sodass dickere Bleche oder Konstruktionen mit Randversteifungen gegriffen werden können. Wählen Sie die Variante nach der Blechdicke und danach, ob der Greifpunkt tiefer im Werkstück liegen muss.

Verschleißbleche wie Hardox 400 oder Hardox 500 sind so hart, dass sich die Zähne einer Standardklemme nicht ausreichend in die Oberfläche eindrücken. Die Klemmkraft wäre zu gering und das Blech könnte rutschen. Der extra gehärtete Zahnring und das Zahnsegment der Ausführung EXTRA-HART greifen bis 55 HRC zuverlässig. Für weichere Bleche sind Standardklemmen ausreichend.

Hebeklemmen sind Lastaufnahmemittel und müssen vor jedem Einsatz per Sichtkontrolle und regelmäßig durch eine befähigte Person geprüft werden. Zu prüfen sind Zahnring und Zahnsegment auf Verschleiß und Ausbrüche, Sicherheitshebel und Feder auf Funktion, Gelenktragring und Gehäuse auf Verformung und Risse. Stumpfe oder ausgebrochene Zähne sind ein Ablegegrund, weil die Klemmkraft nicht mehr sicher aufgebaut wird.
