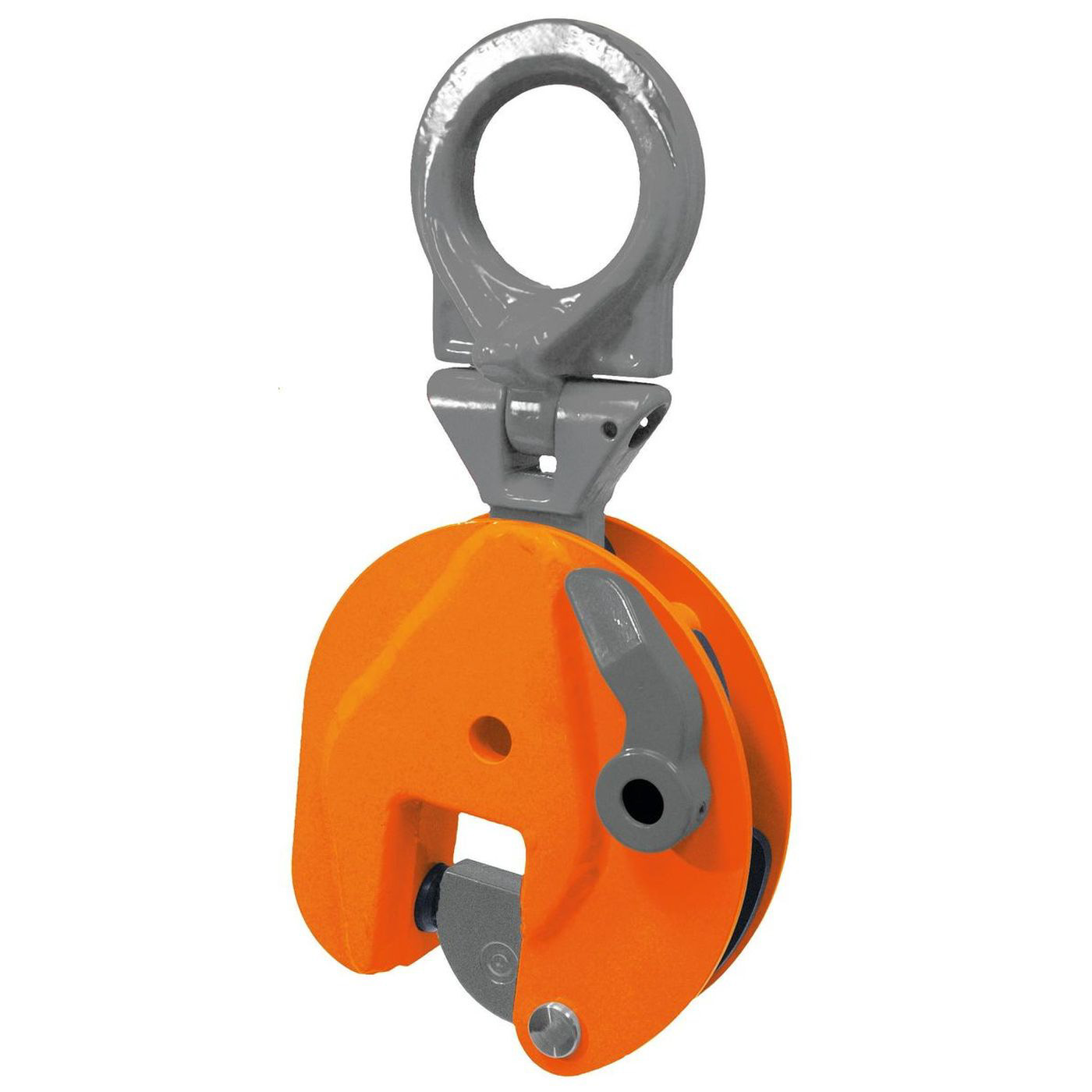

Hebeklemme vertikal VUW/VEUW/SVUW

Die Hebeklemme mit Gelenktragring dient dem universellen Heben, Wenden und Transportieren von Blechen, Stahlplatten und Konstruktionen in alle Richtungen. Der Gelenktragring folgt der Zugrichtung, sodass die Platte vom Liegen ins Hängen gewendet werden kann. Der Sicherheitshebel arretiert die Klemme im geschlossenen Zustand am Werkstück. Hersteller ist pewag.

Die Tragfähigkeiten reichen von 750 kg bis 30.000 kg, der Greifbereich von 0 bis 13 mm bis hin zu 50 bis 100 mm Blechdicke. Wählen Sie zuerst die Blechdicke, dann die Tragfähigkeit nach dem Plattengewicht. Die Greiftiefe reicht von 47 bis 250 mm, die Bauhöhe von 203 bis 940 mm, die Kranhakenöse von Ø 30 bis Ø 100 mm. Beim Heben mit zwei Klemmen muss jede das anteilige Gewicht tragen.

Die drei Typen unterscheiden sich nach Herstellerangabe in der Maulöffnung und im Greifbereich. Neben der Standardausführung gibt es Varianten mit vergrößerter Maulöffnung und mit extragroßem Greifbereich für dicke Platten. Die Bezeichnungen finden Sie in der Variantenauswahl über den Greifbereich. Wählen Sie den Typ, dessen Greifbereich die Dicke Ihrer Bleche abdeckt, ohne dass die Klemme am Rand des Bereichs arbeitet.

Die Klemmkraft entsteht durch das Gewicht der Last, das das Zahnsegment gegen die Platte drückt. Unterhalb von 10 % der Maximallast ist diese Kraft zu gering und die Platte kann aus der Klemme rutschen. Wählen Sie die Klemme deshalb so, dass das Plattengewicht zwischen 10 % und 100 % der Tragfähigkeit liegt. Für dünne, leichte Bleche ist eine kleinere Klemme die sicherere Wahl.

Setzen Sie die Klemme mit der vollen Greiftiefe an sauberen, entzunderten Blechkanten an und schließen Sie den Sicherheitshebel vollständig. Heben Sie zunächst nur wenige Zentimeter an, um den Sitz zu kontrollieren. Prüfen Sie vor jedem Einsatz Zahnsegment, Zahnring, Feder und Gelenktragring auf Verschleiß, Risse und Verformung. Die regelmäßige Prüfung durch eine befähigte Person ist vorgeschrieben.
