Hebeklemme für Träger, vertikal Typ TTR

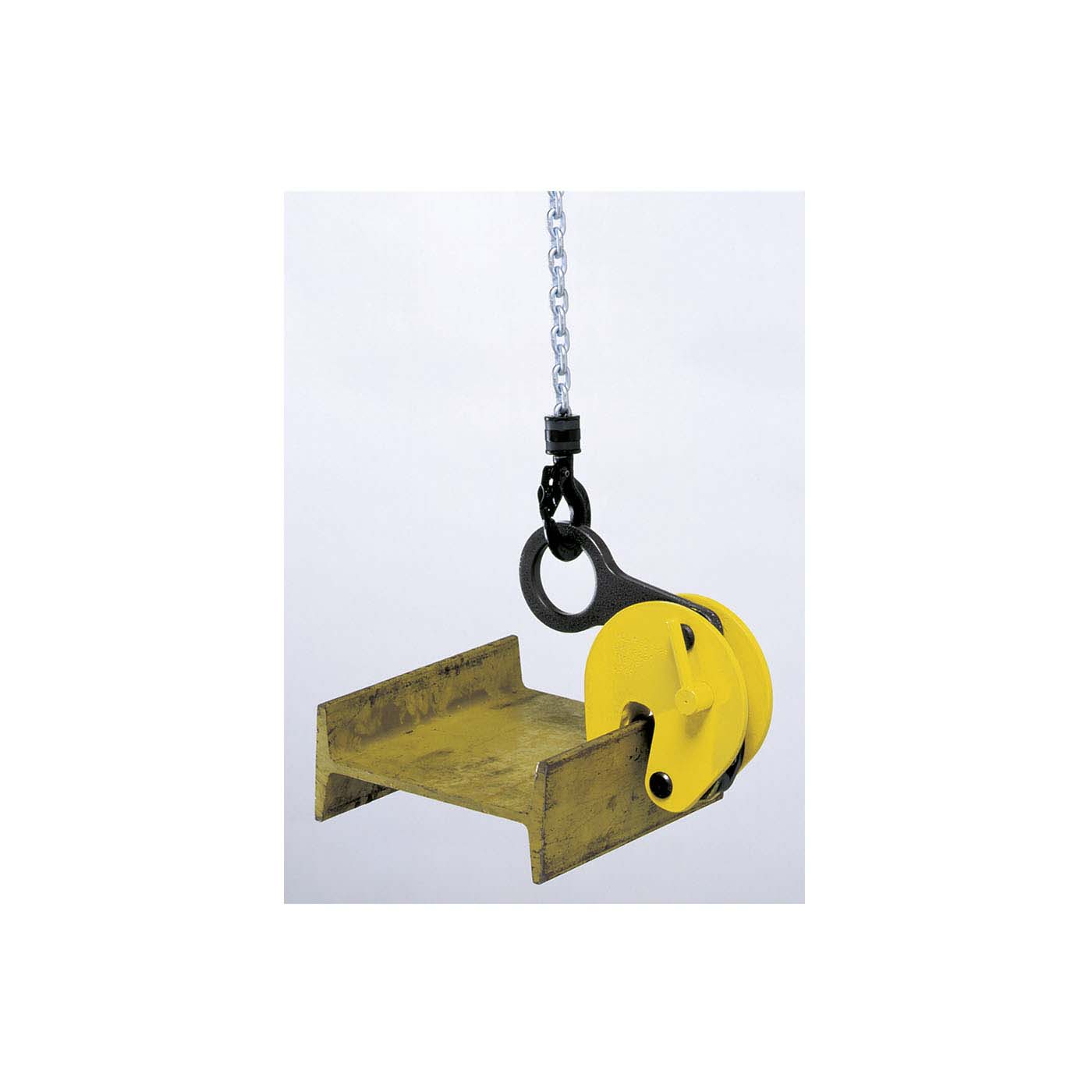

Der Trägergreifer TTR von Yale ist für den vertikalen Transport sowie das Aus- und Einlagern von Trägern ausgelegt. Die Aufhängeöse liegt weitgehend im Schwerpunkt der Träger, sodass die Trägerflansche beim Heben annähernd vertikal hängen. Eine Sicherheitsarretierung mit Federspannung hält den Greifer auch ohne Zugbelastung am Transportgut.

Der Shop bietet 3 Ausführungen mit Tragfähigkeiten von 750, 1.500 und 3.000 kg. Die Greifbereiche sind 5 bis 16, 5 bis 25 und 5 bis 28 mm, die Greiftiefen 62, 76 und 78 mm. Die Kranhakenöse hat 50, 70 oder 80 mm Durchmesser. Wählen Sie die Klemme nach der Flanschdicke Ihres Trägers und dem Gewicht.

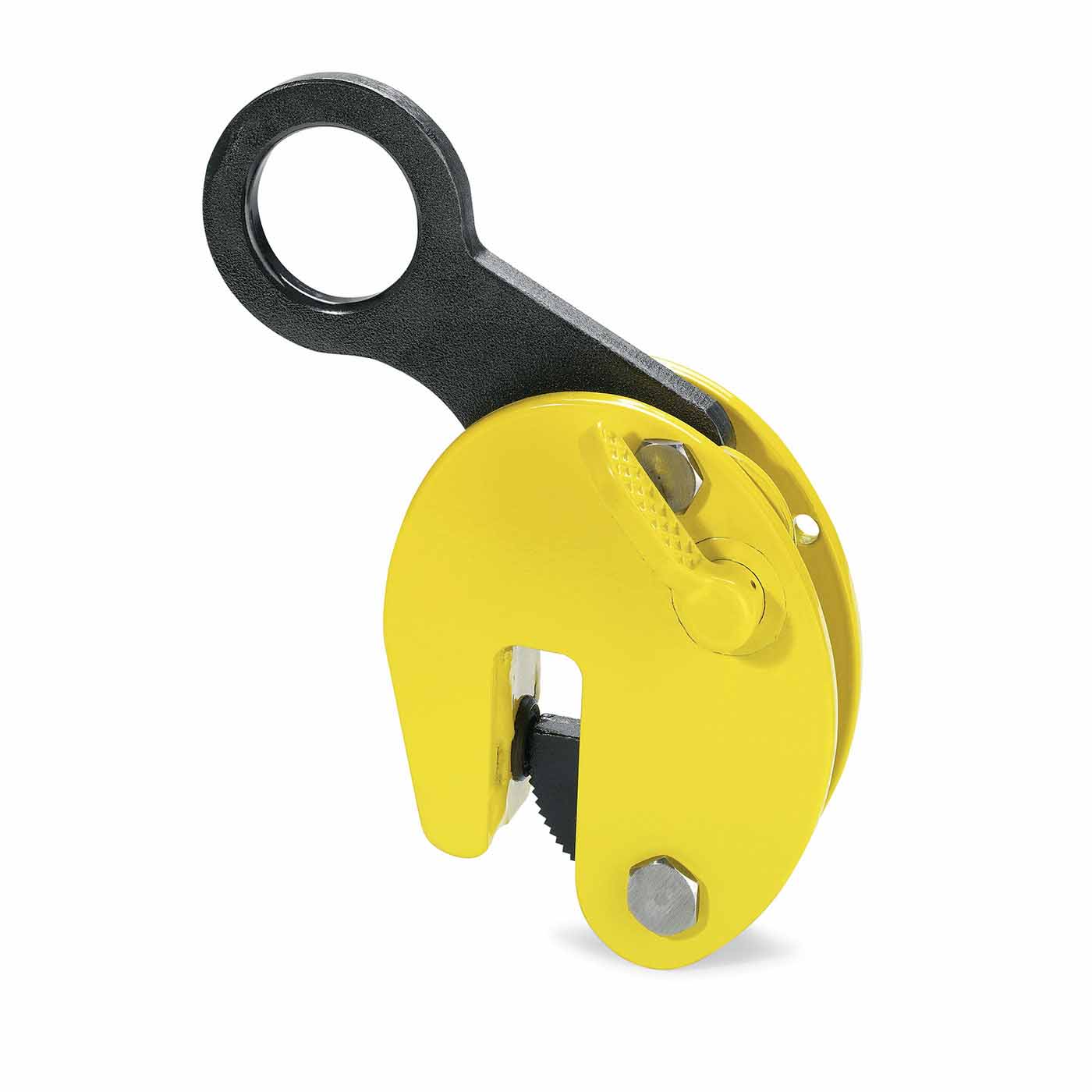

Ein Hebel ermöglicht das Öffnen und Schließen der Greiferbacke und arretiert sie in geöffneter Stellung. So können Sie die Klemme mit einer Hand über den Flansch führen. Beim Anheben schließt die Backe und die Sicherheitsarretierung mit Federspannung hält den Greifer am Träger fest. Vor jedem Hub ist zu prüfen, dass der Flansch bis zum Anschlag in der Greiftiefe sitzt.

Bei langen Trägern empfiehlt der Hersteller den paarweisen Einsatz in Verbindung mit einer Traverse. So wird der Träger an zwei Punkten gehalten, biegt sich weniger durch und beide Klemmen werden senkrecht belastet. Achten Sie darauf, dass beide Klemmen dieselbe Größe haben und die Traverse die Gesamtlast aufnimmt. Passende Traversen finden Sie im Bereich Traversen.

Kontrollieren Sie vor jedem Einsatz die Greifbacke und das Klemmsegment auf Verschleiß, die Federarretierung auf sicheres Einrasten und den Körper auf Verformung. Als Lastaufnahmemittel ist die Klemme mindestens einmal jährlich durch eine befähigte Person zu prüfen. Halten Sie die Gelenke sauber und die Kennzeichnung mit Tragfähigkeit und Greifbereich lesbar.
