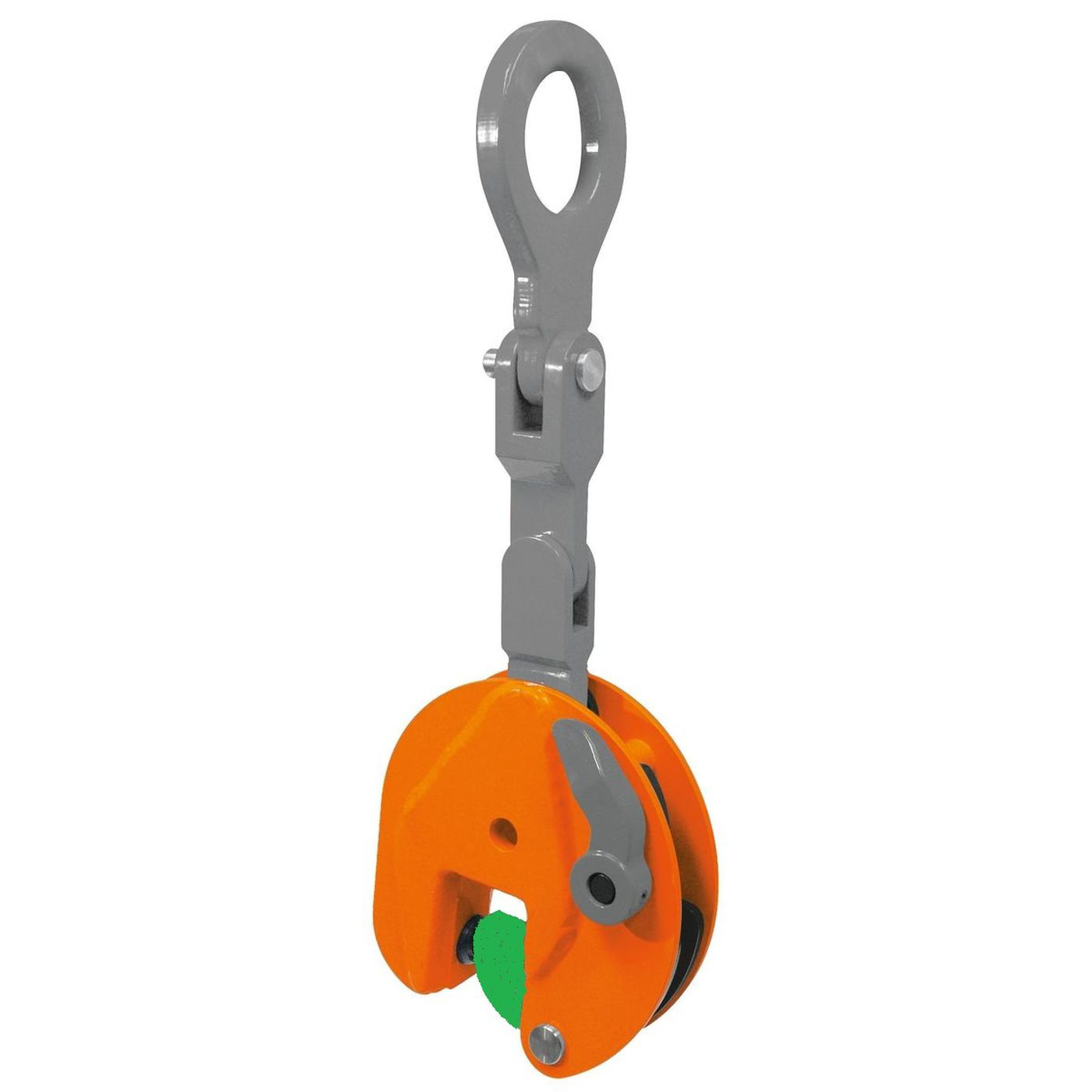

Hebeklemme vertikal VMPW/VEMPW EXTRA-HART (H)

Die pewag Vertikalklemme VMPW/VEMPW EXTRA-HART ist für das Heben und Transportieren von Stahlblechen mit einer Oberflächenhärte bis 55 HRC ausgelegt, zum Beispiel Hardox 400 oder Hardox 500. Dafür ist sie mit extra gehärtetem Zahnring und Zahnsegment ausgerüstet. Das Dreiwege-Mehrzweck-Traggelenk erlaubt senkrechtes Heben, Wenden und Transportieren von Blechtafeln. Beim paarweisen Einsatz eignet sie sich auch für den waagerechten Transport von Blechen und Stahlplatten.

Die Klemme ist in 6 Varianten mit Tragfähigkeiten von 750, 1.000, 2.000, 3.000, 4.500 und 7.500 kg erhältlich. Die Greifbereiche reichen von 0 bis 13 mm bis 0 bis 55 mm Blechdicke, die Bauhöhen von 307 bis 792 mm, die Greiftiefen von 47 bis 111 mm. Die Kranhaken-Öse ist in Ø 30 bis Ø 75 mm ausgeführt. Varianten mit vergrößerter Maulöffnung oder extragroßem Greifbereich sind ebenfalls verfügbar.

Die zulässige Mindestlast beträgt 10 % der Maximallast. Vertikalklemmen halten das Blech durch die Klemmkraft, die der Zahnring unter Last aufbaut; bei zu leichten Blechen wird die Vorspannung nicht erreicht und das Blech kann herausrutschen. Eine Klemme mit 2.000 kg Tragfähigkeit darf deshalb keine Bleche unter 200 kg heben. Wählen Sie die Klemme so, dass Ihre Bleche zwischen Mindest- und Maximallast liegen.

Das Traggelenk verbindet die Aufhängeöse beweglich mit dem Klemmkörper und lässt Zug in drei Richtungen zu. Dadurch kann das Blech senkrecht gehoben, um 180° gewendet und liegend transportiert werden, ohne die Klemme umzusetzen. Beim Wenden verlagert sich die Zugrichtung, das Gelenk folgt der Bewegung und hält die Klemmkraft aufrecht. Der Sicherheitshebel arretiert die Klemme im geschlossenen Zustand am Werkstück.

Zahnring und Zahnsegment müssen scharf und frei von Verschmutzung sein, denn abgenutzte Zähne verlieren den Halt auf hartem Blech. Prüfen Sie vor jedem Einsatz Gelenk, Sicherheitshebel, Feder und Aufhängeöse auf Funktion, Verschleiß und Verformung. Die Blechoberfläche muss frei von Fett, Zunder und Eis sein. Hebeklemmen unterliegen der regelmäßigen Prüfung durch eine befähigte Person; verschlissene Zahnteile sind zu ersetzen.
