Blechgreifer TBS

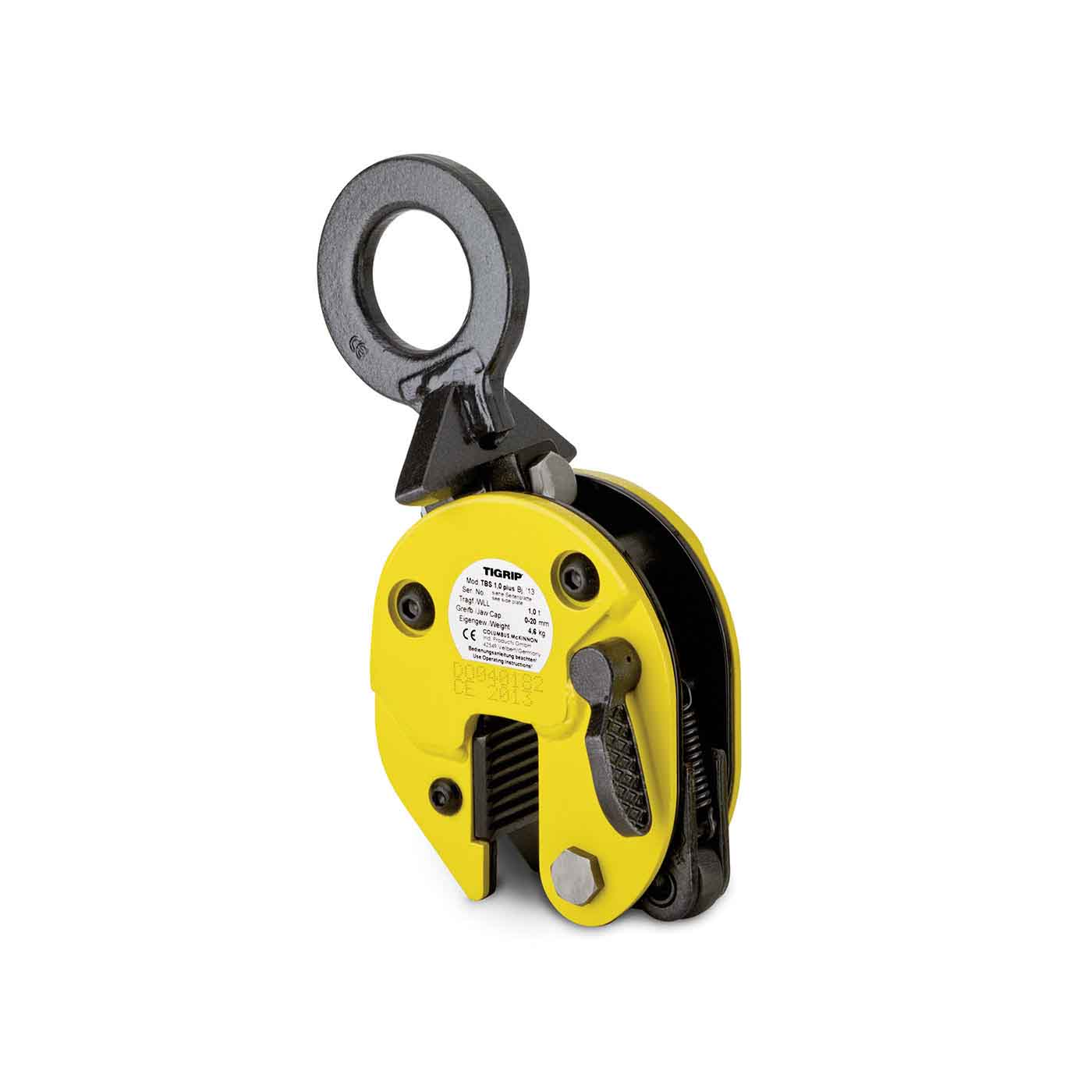

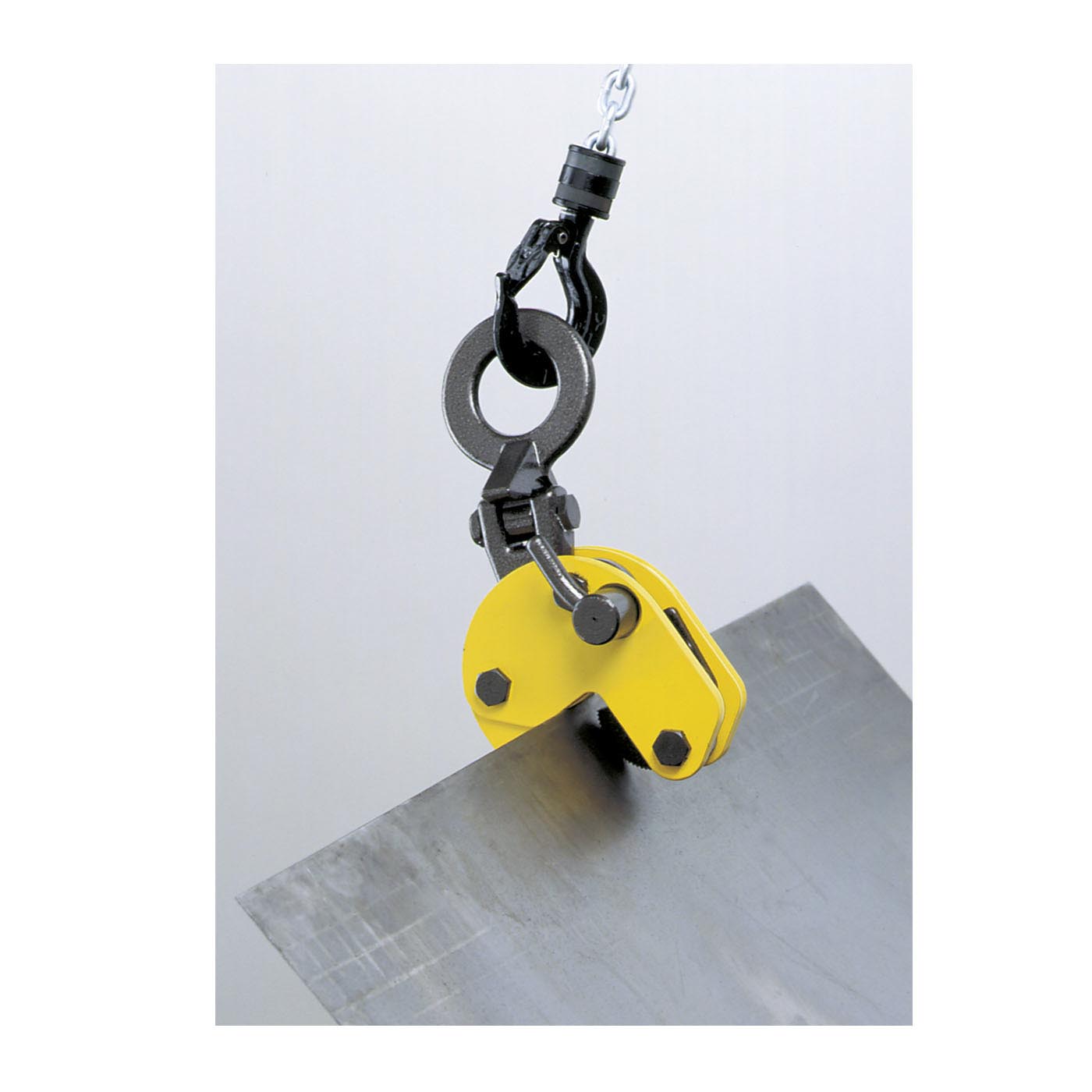

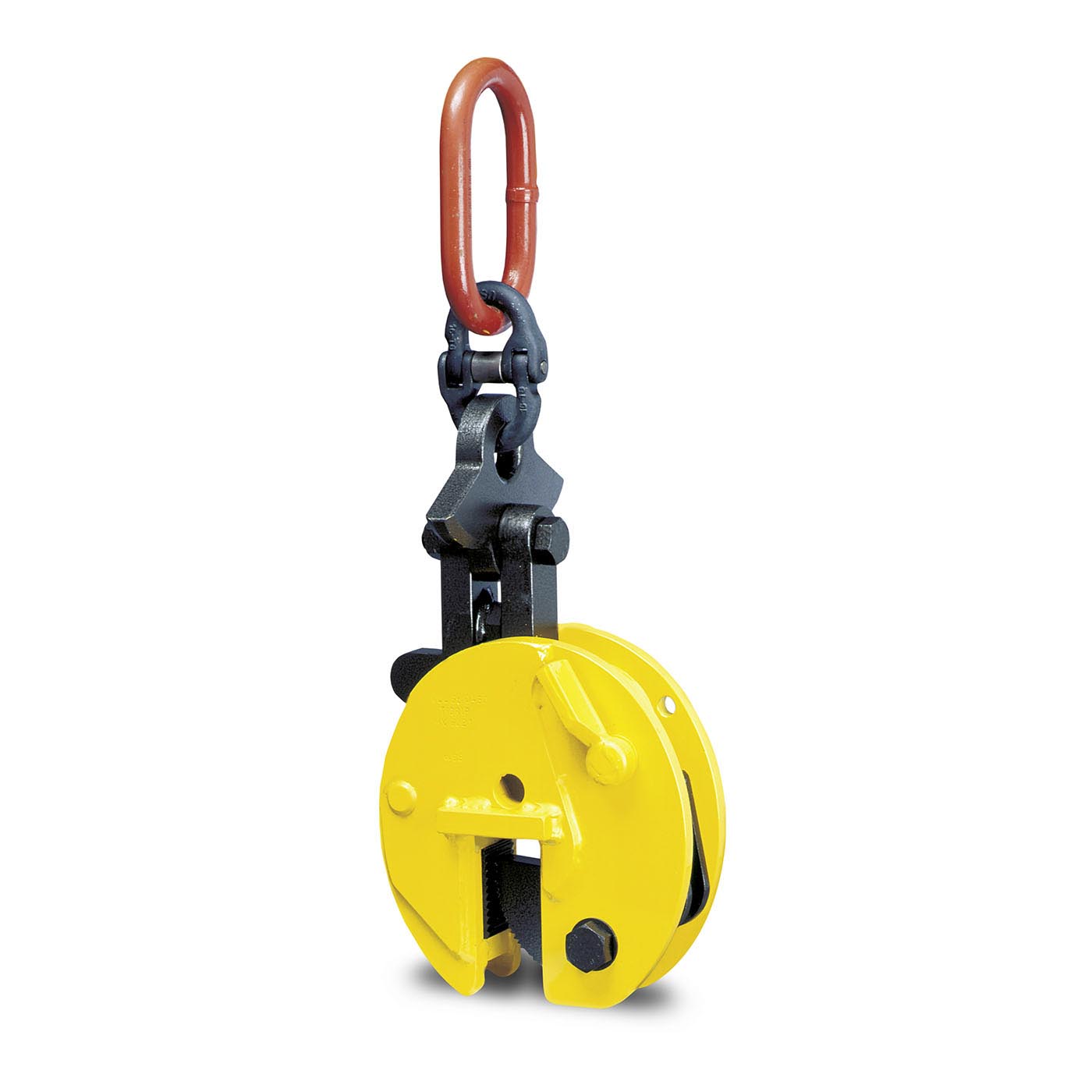

Der Blechgreifer TBS von Yale ist eine Hebeklemme mit kardanischer Aufhängung, die sich in unterschiedlichen Positionen am Blech anschlagen lässt. Er kann Bleche aus der Horizontalen aufrichten, aus der Senkrechten ablegen oder bei seitlichem Anschlag über die Kante anheben. Neben dem Transport von Blechen eignet er sich zum Wenden von Stahl- und Schweißkonstruktionen.

Der Greifer ist in 10 Varianten mit sieben Tragfähigkeiten von 1.000, 2.000, 3.000, 4.500, 6.000, 8.000 und 10.000 kg erhältlich. Die Greifbereiche reichen von 0 bis 20 mm, 0 bis 32 mm und 0 bis 50 mm bis zu 50 bis 100 mm Blechdicke. Die Greiftiefe liegt je nach Größe zwischen 70 und 162 mm, die Bauhöhe zwischen 270 und 921 mm. Wählen Sie nach Blechdicke und Gewicht.

Wird der Greifer nicht senkrecht, sondern schräg belastet, reduziert sich die Tragfähigkeit entsprechend dem Traglastdiagramm des Herstellers. Die Gleitschrägen der Schwenköse sorgen dabei stets für eine ausreichend hohe Klemmkraft, auch beim Schrägzug in einem zweisträngigen Gehänge beim Transport großformatiger Bleche. Ein Abrutschen des Greifers ist dadurch ausgeschlossen, die zulässige Last muss aber aus dem Diagramm entnommen werden.

Die Oberflächenhärte des Transportguts darf HRC 30 nicht überschreiten, sonst greifen die Zähne des Greifers nicht ausreichend. Die Mindestlast beträgt 10 % der angegebenen Tragfähigkeit, weil die Klemmkraft erst durch das Lastgewicht aufgebaut wird. Sehr leichte Bleche sind also mit einer kleineren Greifergröße zu heben. Die Blechdicke muss innerhalb des Greifbereichs der gewählten Variante liegen.

Hebeklemmen sind Lastaufnahmemittel und müssen vor jedem Einsatz per Sichtkontrolle und regelmäßig durch eine befähigte Person geprüft werden. Zu prüfen sind Zahnsegmente und Zahnring auf Verschleiß und Ausbrüche, Schwenköse und Gelenke auf Gängigkeit, Feder und Verriegelung auf Funktion sowie das Gehäuse auf Risse und Verformung. Stumpfe Zähne mindern die Klemmkraft und sind ein Ablegegrund.
