Stirnradflaschenzug C-21

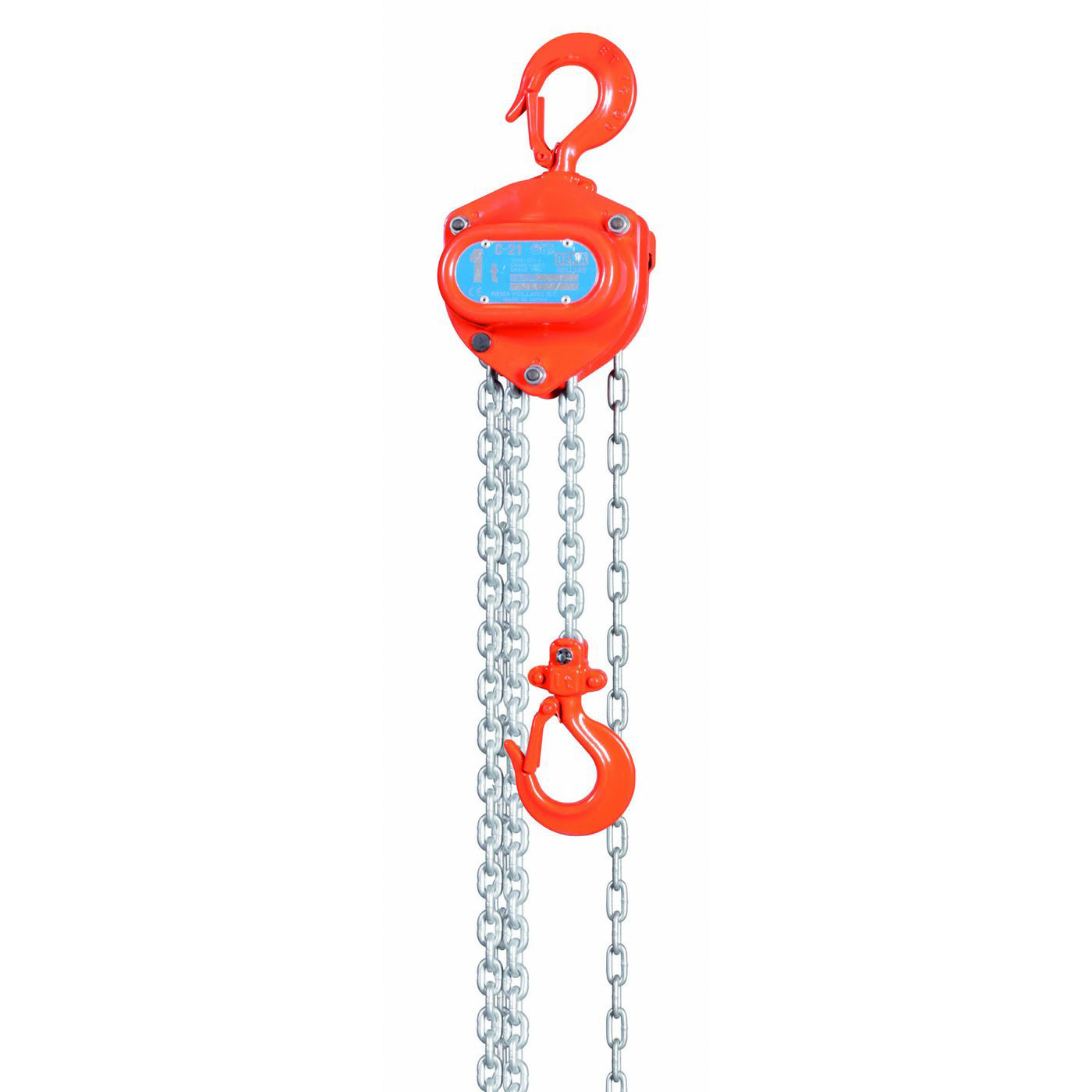

Der Stirnradflaschenzug C-21 von Rema ist ein Handkettenzug zum Heben und Senken von Lasten an einem festen Aufhängepunkt, zum Beispiel an einem Träger, einem Fahrwerk oder einer Portalkonstruktion. Die Lastdruckbremse hält die Last in jeder Höhe. Das Gehäuse ist formstabil aus Stahl, Aufhänge- und Lasthaken sind geschmiedet und mit Hakensicherung ausgestattet.

Der Shop bietet 48 Varianten mit Tragfähigkeiten von 500, 1.000, 1.500, 2.000, 3.000 und 5.000 kg. Die Hubhöhen reichen von 3.000 bis 10.000 mm in Stufen von 1.000 mm. Die Standardausführung hat 3 m Hubhöhe und 2,5 m Betätigungshöhe der Handkette. Die Hakenöffnung liegt zwischen 24 und 45 mm. Individuelle Hub- und Betätigungshöhen sind laut Hersteller möglich.

Der Flaschenzug ist nach EN 12100-1/2, EN 13157 und EN 818-7 ausgeführt. Der Sicherheitsfaktor beträgt laut Hersteller mindestens 4,8. Die Lastkette ist galvanisch verzinkt und entspricht der Güteklasse 10 nach EN 818-7, die Handkette ist ebenfalls galvanisch verzinkt. Ein Doppelsperrklinken-Feder-System und die Lastdruckbremse sichern die Last.

Die Hubhöhe ist der maximale Abstand zwischen oberem und unterem Haken, also der Weg, den die Last zurücklegen kann. Die Betätigungshöhe beschreibt, wie weit die Handkette nach unten hängt, also von welcher Höhe aus Sie den Flaschenzug bedienen. Beim C-21 beträgt sie standardmäßig 2,5 m. Bei hoch montierten Aufhängepunkten ist eine längere Handkette zu wählen.

Prüfen Sie vor jedem Einsatz Bremse, Hakensicherungen und Kettenlauf. Mindestens einmal jährlich ist eine Prüfung durch eine befähigte Person erforderlich. Ablegegründe sind Kettenverschleiß über dem zulässigen Maß, verformte Glieder, aufgebogene Haken und eine nicht mehr haltende Bremse. Die Haken biegen sich bei Überlastung auf, ohne abrupt zu brechen, und zeigen so eine Überlastung an.
