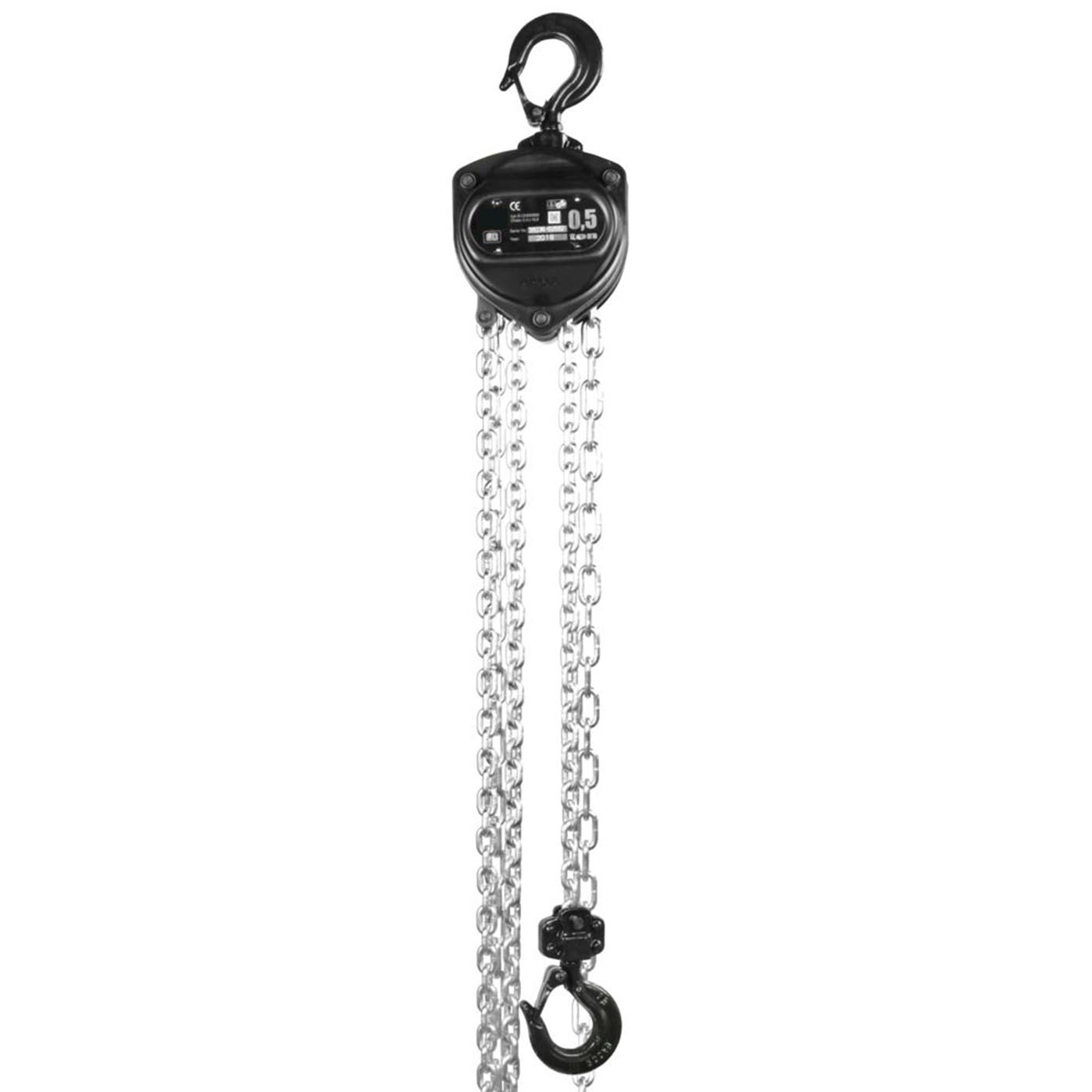

Stirnradflaschenzug X-Line

Der Stirnradflaschenzug X-Line von Rema ist ein handbetriebener Kettenzug zum Heben und Senken von Lasten bis 250 oder 500 kg. Durch gelagerte Wellen und die Übersetzung ist die Bedienkraft bei Volllast gering. Die Lastdruckbremse hält die Last in jeder Höhe, ein doppeltes Sperrklinkensystem erhöht die Betriebssicherheit. Der Zug wird über den oberen Haken an einem Träger, Fahrwerk oder Anschlagpunkt aufgehängt.

Im Shop stehen 4 Varianten zur Wahl: Tragfähigkeit 250 oder 500 kg, jeweils mit Hubhöhe 10.000 oder 15.000 mm. Die Hakenöffnung beträgt 20 oder 22 mm. Die Standardausführung des Herstellers hat 3 m Hubhöhe und 2,5 m Betätigungshöhe; individuelle Hub- und Betätigungshöhen sowie ein Kettenspeicher bis 10 m Hub sind laut Hersteller als Option möglich.

Der Flaschenzug entspricht EN 12100-1 und -2, EN 13157 und EN 818-7. Die galvanisch verzinkte Lastkette ist eine Kette der Güteklasse 8 nach EN 818-7, die Handkette ist ebenfalls galvanisch verzinkt. Lasthaken und Hakenaufhängung sind mit Hakensicherung ausgestattet. Bei Überlastung biegen sich beide Haken auf, ein abrupter Bruch tritt nicht ein.

Eine Lastdruckbremse wird durch das Gewicht der Last selbst betätigt: Sobald der Bediener die Handkette loslässt, presst die Last die Bremsscheiben zusammen und hält die Position. Beim Senken wird die Bremse über die Handkette kontrolliert gelüftet. Dadurch bleibt die Last in jeder Höhe sicher stehen. Das doppelte Sperrklinkensystem stellt sicher, dass die Bremse auch bei Ausfall einer Klinke greift.

Kontrollieren Sie vor jedem Einsatz Lastkette, Haken und Hakensicherungen auf Verschleiß, Verformung und Risse sowie die Funktion der Bremse. Die Lastkette muss frei durch die Kettennuss laufen und darf nicht verdreht sein. Halten Sie die Kette leicht geölt, die Bremse dagegen frei von Öl. Handhebezeuge unterliegen der regelmäßigen Prüfung durch eine befähigte Person; die Ergebnisse sind zu dokumentieren.
