Stirnradflaschenzug mit Rollfahrwerk

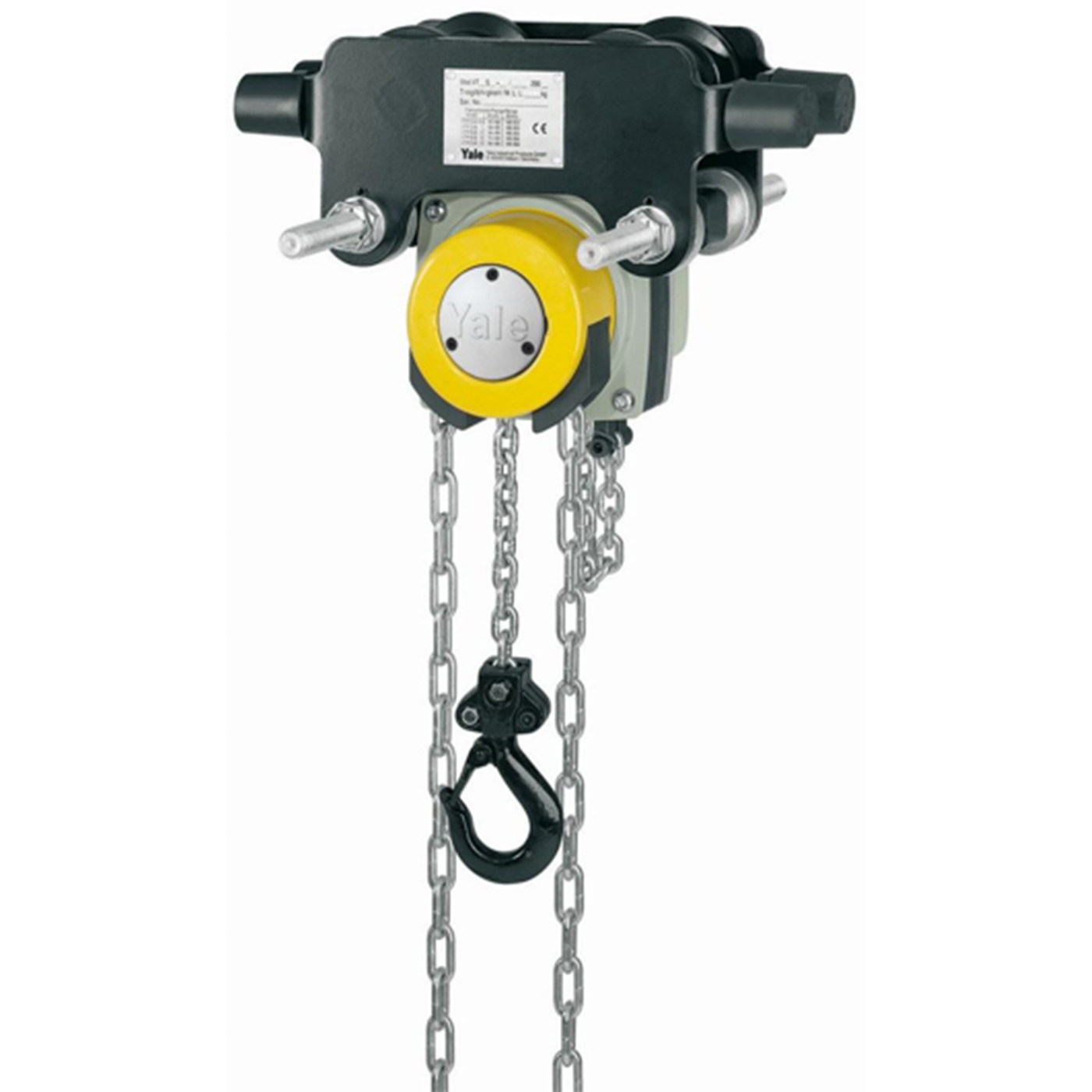

Das Modell ITP kombiniert den Stirnradflaschenzug Yalelift 360 mit einem niedrig bauenden Handfahrwerk. Damit lassen sich Lasten von Hand heben und entlang eines Trägers verfahren, etwa in Werkstätten, an Montageplätzen oder an Portalkranen ohne Elektrokettenzug. Die Bauart ist auf niedrige Raumhöhen ausgelegt; bis 3.000 kg ist die Kette einstrangig geführt, was das Baumaß verkürzt.

Angeboten werden 40 Varianten mit Tragfähigkeiten von 500, 1.000, 2.000, 3.000 und 5.000 kg und Hubhöhen von 3.000 bis 10.000 mm. Die Fahrwerke decken Flanschbreiten von 50, 58, 74 oder 98 mm bis jeweils 180 mm ab. Wählen Sie zuerst die Tragfähigkeit, dann die Hubhöhe nach dem Abstand zwischen Träger und tiefster Hakenstellung, und prüfen Sie zuletzt die Flanschbreite Ihres Trägers.

Der A-Bereich ist die Standardeinstellung des Fahrwerks bis 180 mm Trägerflanschbreite und deckt laut Yale etwa 80 % aller Trägerbreiten ab. Für breitere Flansche lässt sich das Fahrwerk auf den B-Bereich bis 300 mm umrüsten. Die Einstellung erfolgt nahezu stufenlos über Einstellmuttern, was die Montage auf dem Träger vereinfacht.

Die Laufrollen sind für eine maximale Neigung des Trägerflansches von 14 % nach DIN 1025-1 ausgelegt und laufen auf gekapselten, dauergeschmierten Kugellagern. Kippsicherung und Radbruchstützen sind serienmäßig. Der Träger muss die Last einschließlich Eigengewicht des Hebezeugs aufnehmen können und an beiden Enden mit Endanschlägen versehen sein.

Optional bietet Yale eine einstellbare Überlastsicherung, einen Kettenspeicher, Anfahrpuffer und eine korrosionsgeschützte Ausführung an. Bis 5.000 kg ist zudem eine Feststellvorrichtung erhältlich, mit der das Handfahrwerk ohne Last auf dem Träger fixiert wird, etwa als Parkposition in der Schifffahrt. Wenn Sie eine dieser Optionen benötigen, geben Sie sie bitte bei der Anfrage an.

Flaschenzug und Fahrwerk sind regelmäßig durch eine befähigte Person zu prüfen. Kontrolliert werden Lastkette auf Verschleiß und Dehnung, Lasthaken und Sicherheitsbügel, die Bremse auf sicheres Halten, Laufrollen und Lager sowie der feste Sitz der Einstellmuttern am Fahrwerk. Die Kette ist nach Herstellerangabe zu schmieren; eine Überlastung des Geräts ist nicht zulässig.
