Ringgabel

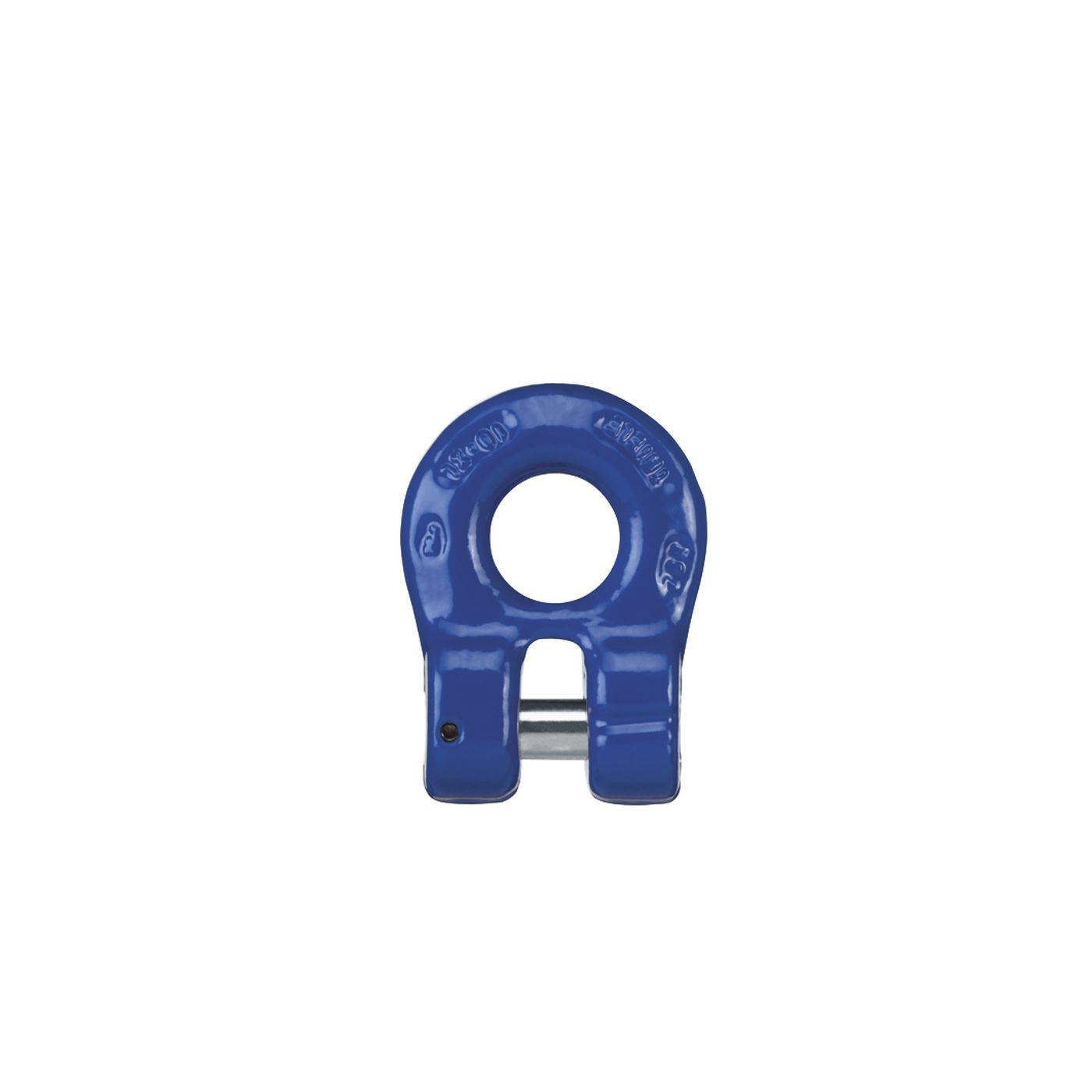

Die geschmiedete Ringgabel TWN 1812 von Thiele ist ein Anschlagteil für gabelförmige Anschlüsse, zum Beispiel an Flanschen oder Gabelköpfen. Sie wird über einen Bolzen mit dem Gegenstück verbunden und bildet so eine Schnittstelle zwischen dem Bauteil und dem Kettengehänge. Die Verbindung mit einem XL-LOK Verbinder ist möglich. Die Ringgabel gehört zur Güteklasse 10, ist zu 100 % rissgeprüft und besitzt eine DGUV-Zulassung.

Die Ringgabel ist in 5 Nenndicken von 6 bis 16 mm (6, 8, 10, 13 und 16 mm) mit Tragfähigkeiten von 1.400, 2.500, 4.000, 6.700 und 10.000 kg erhältlich. Die Ringgabel wird zwangsläufig der ausgewählten Nenngröße zugeordnet, das heißt Bolzenmaß und Gabelweite passen nur zur jeweiligen Kettendimension. Wählen Sie deshalb die Nenndicke passend zur Kette des Gehänges.

Güteklasse 10 kennzeichnet Bauteile, deren Tragfähigkeit bei gleicher Nenndicke über der Güteklasse 8 liegt. Eine Ringgabel der Güteklasse 10 mit 10 mm Nenndicke trägt 4.000 kg. Setzen Sie Bauteile unterschiedlicher Güteklassen nicht in einem Gehänge zusammen, denn die Tragfähigkeit des Gesamtsystems richtet sich immer nach dem schwächsten Teil. Die Kennzeichnung auf dem Bauteil gibt Auskunft über die Güteklasse.

Vor jedem Einsatz prüfen Sie Ringgabel und Bolzen auf Risse, Verformung, Aufweitung der Gabel, Verschleiß an der Bolzenbohrung und Korrosion. Der Bolzen muss vollständig eingesetzt und gesichert sein. Belasten Sie die Ringgabel nur in Zugrichtung, nicht seitlich. Wie alle Anschlagmittel unterliegt sie der regelmäßigen Prüfung durch eine befähigte Person; bei Überlastung oder sichtbaren Schäden ist sie abzulegen.
