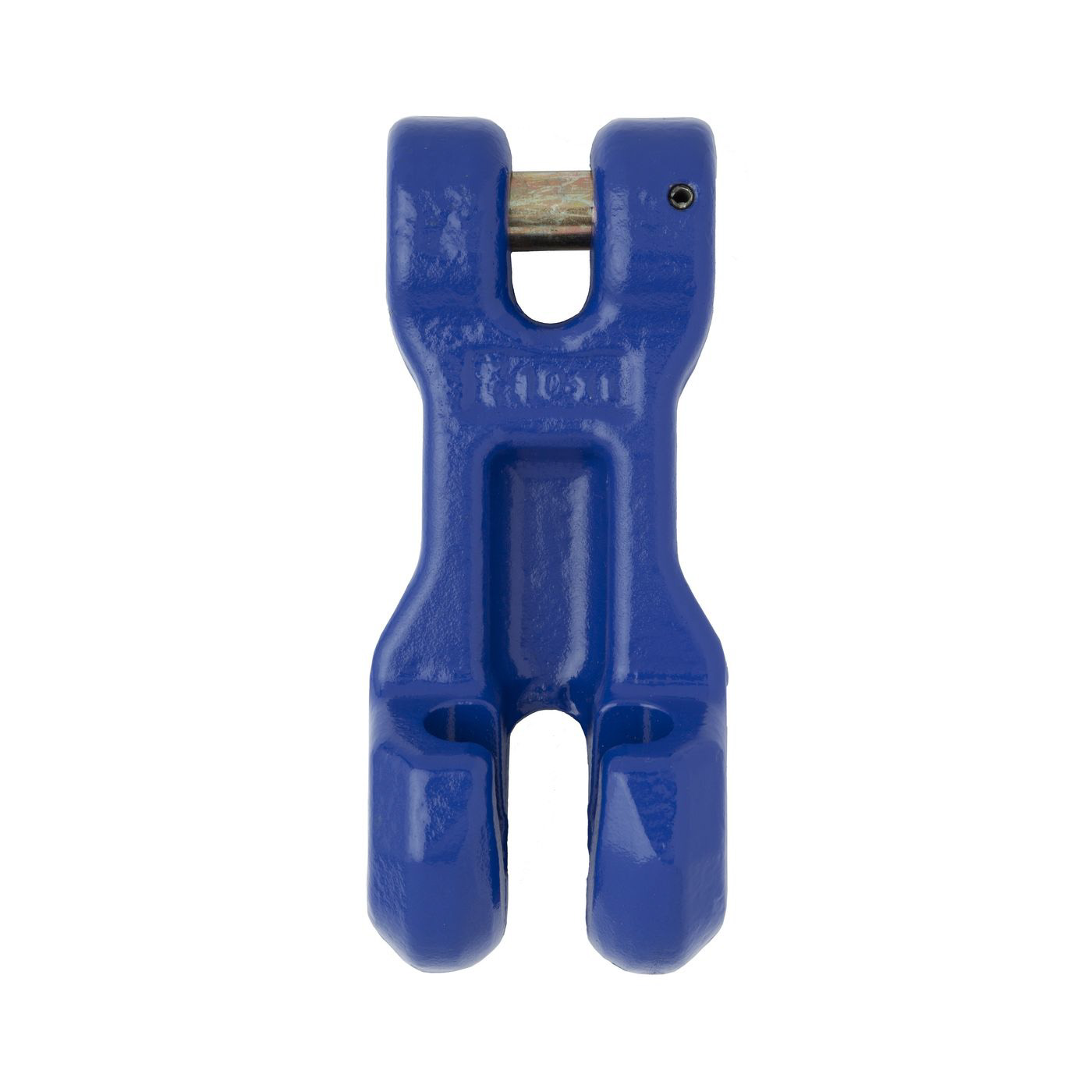

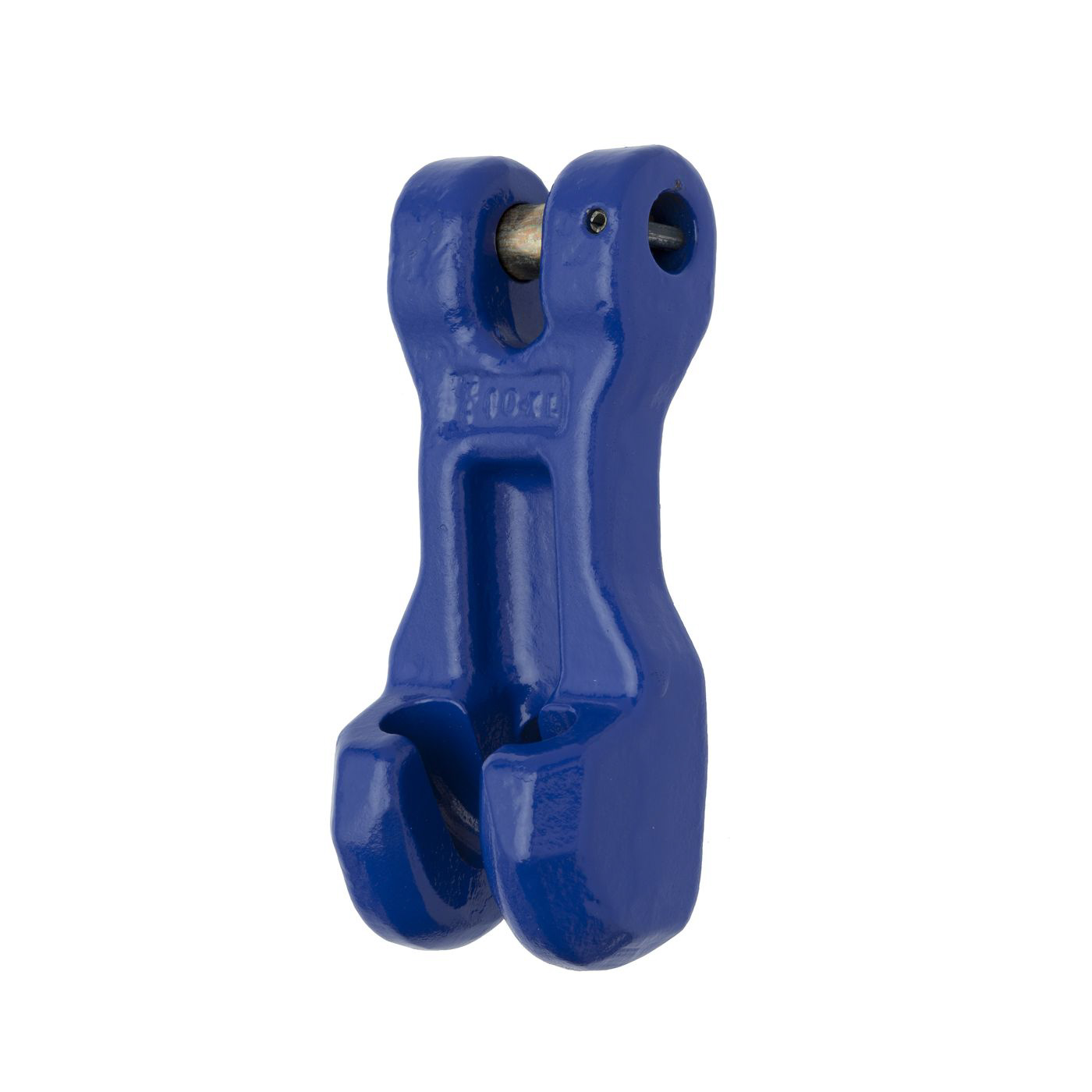

Verkürzungsklaue mit Gabel XL

Eine Verkürzungsklaue verkürzt einen Kettenstrang, indem ein Kettenglied in die Klauentasche eingelegt wird. So gleichen Sie ungleiche Anschlagpunkte oder eine schräge Lastlage aus, ohne die Kette zu wechseln. Die Ausführung TWN 1851 von Thiele ist mit einer Gabel ausgeführt, die direkt in die Kette montiert wird. Sie gehört zur Güteklasse 10 und ist aus dem Güteklasse-8-Programm weiterentwickelt.

Der Shop bietet 5 Ausführungen mit Tragfähigkeiten von 1.400, 2.500, 4.000, 6.700 und 10.000 kg für Nenndicken von 6, 8, 10, 13 und 16 mm. Die Gabel ist laut Hersteller verwechslungsfrei auf die jeweilige Nenngröße konstruiert, sodass eine falsche Zuordnung zur Kette ausgeschlossen ist. Wählen Sie die Nenndicke Ihrer Kette der Güteklasse 10.

Die Klauentasche ist so ausgeführt, dass die Kette einen sicheren Halt hat und zu keiner Zeit herausfallen kann, auch beim Entlasten oder Absetzen der Last. Prüfen Sie dennoch vor jedem Hub, ob das Kettenglied vollständig in der Tasche liegt und die Kette nicht verdreht eingelegt ist. Ein verdrehtes Glied reduziert die Tragfähigkeit und beschädigt die Klaue.

Die Verkürzungsklaue ist laut Hersteller 100 % rissgeprüft und verfügt über eine DGUV-Zulassung. Für den Betrieb gilt wie bei allen Anschlagmitteln: Sichtprüfung vor jedem Einsatz und mindestens jährliche Prüfung durch eine befähigte Person. Ablegereif ist die Klaue bei Rissen, Verformung, Verschleiß in der Klauentasche oder wenn die Gabel nicht mehr sauber auf dem Kettenglied sitzt.

Die Klaue ist für Anschlagketten der Güteklasse 10 mit 6 bis 16 mm Nenndicke vorgesehen. Passende Kopfstücke wie das Aufhängeglied Form A nach DIN 5688 und weitere Beschläge der Güteklasse 10 finden Sie im Bereich Beschläge. Verwenden Sie die Klaue nicht an Ketten anderer Güteklasse, weil dann die Tragfähigkeit des Gehänges nicht mehr eindeutig bestimmt ist.
