Kettengehänge, Güteklasse 8, SIKA-Gabelkopfhaken Typ GHS mit Verkürzungsklaue EKF

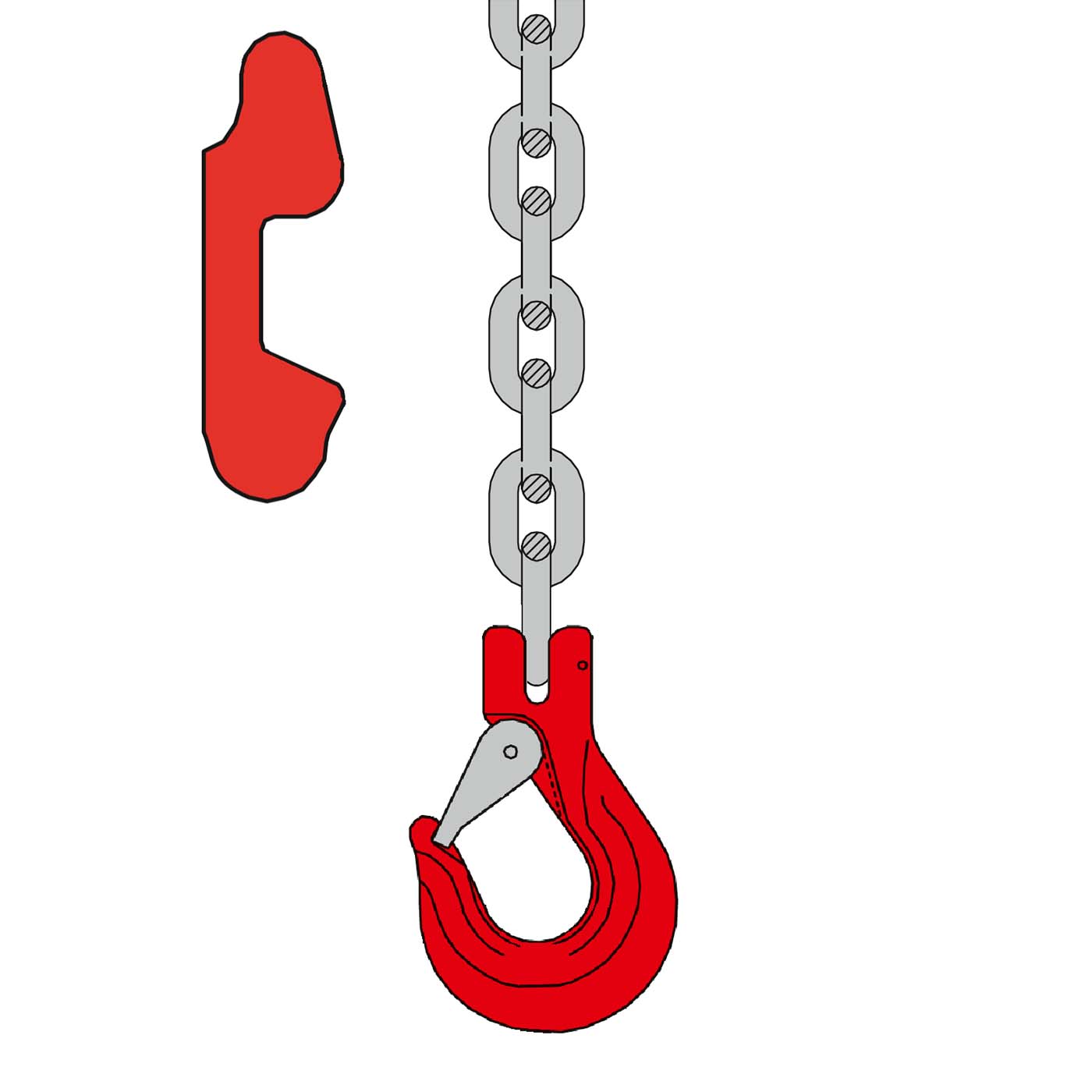

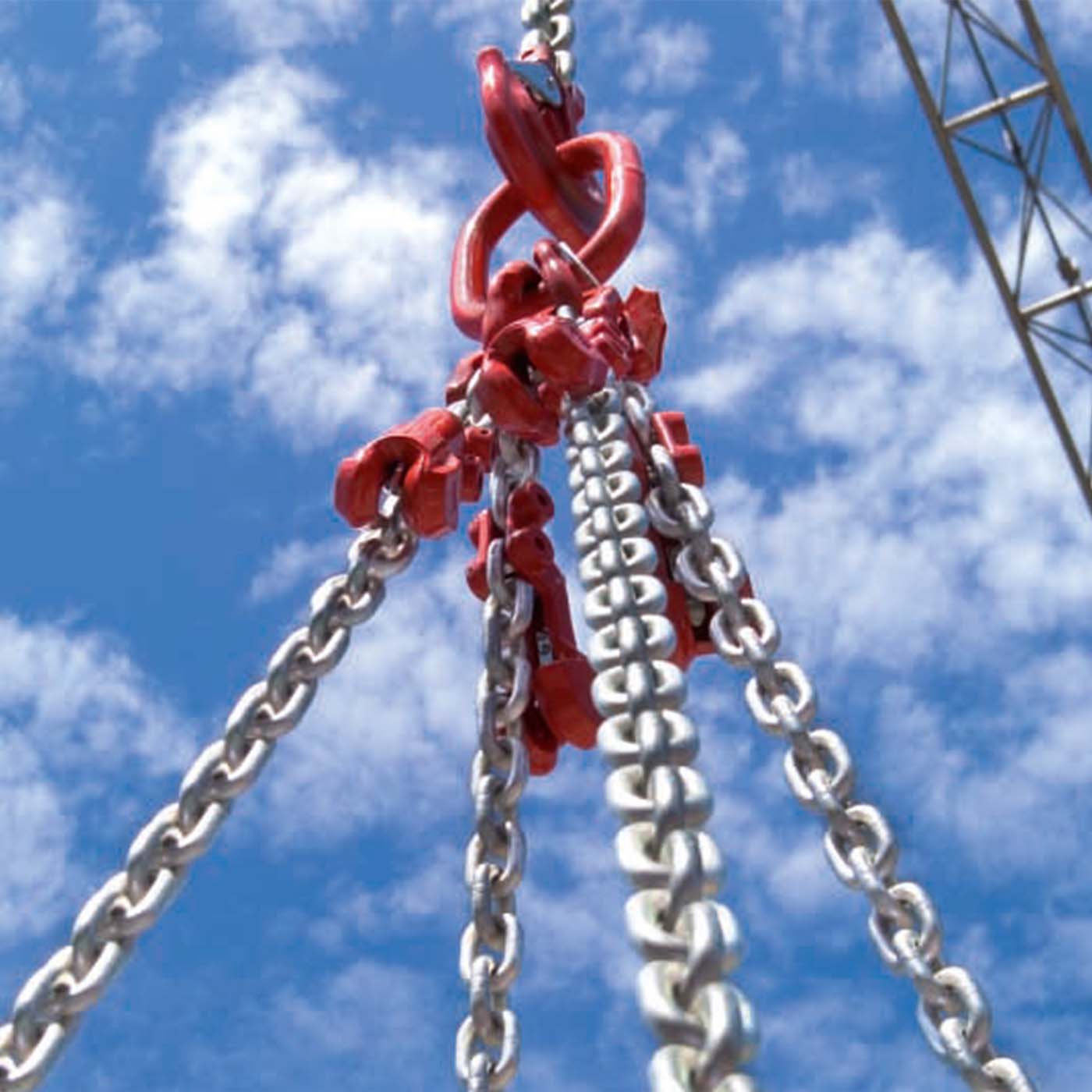

Das Waltermann-Gehänge ist ein Anschlagmittel für Lasten mit Anschlagpunkten oder Ösen und wird als Einstrang, Zweistrang, Dreistrang oder Vierstrang geliefert. Der Gabelkopfhaken GHS besitzt eine verzinkte Blechsicherung, die Verkürzungsklaue EKF ermöglicht das stufenweise Verkürzen einzelner Stränge. Beschlag und Haken sind rot lackiert, die Kette ist schwarz lackiert.

Mit 260 Varianten ist die Auswahl breit: Tragfähigkeiten von 1.120 bis 11.200 kg je nach Stranganzahl und Nenndicke, Nenndicken von 6, 7, 8, 10 und 13 mm sowie 13 Nutzlängen von 1.000 bis 7.000 mm. Bei Mehrstranggehängen hängt die zulässige Last vom Neigungswinkel der Stränge ab, die Werte stehen auf dem Anhänger.

Güteklasse 8 kennzeichnet vergütete Rundstahlketten mit definierter Festigkeit, die seit Jahrzehnten Standard für Anschlagketten sind. Bei gleicher Nenndicke tragen sie weniger als Ketten der Güteklasse 10, sind dafür breit verfügbar und einfach mit passenden Beschlägen kombinierbar. Alle Bauteile eines Gehänges müssen dieselbe Güteklasse haben, damit die Tragfähigkeitsangabe stimmt.

Von minus 40 °C bis 200 °C gilt die volle Tragfähigkeit. Zwischen 200 °C und 300 °C sind noch 90 Prozent zulässig, zwischen 300 °C und 380 °C noch 75 Prozent. Die Kette ist zu 100 Prozent rissgeprüft und DGUV-zugelassen. Bei heißen Lasten ist die Abminderung bei der Auswahl der Tragfähigkeit einzurechnen.

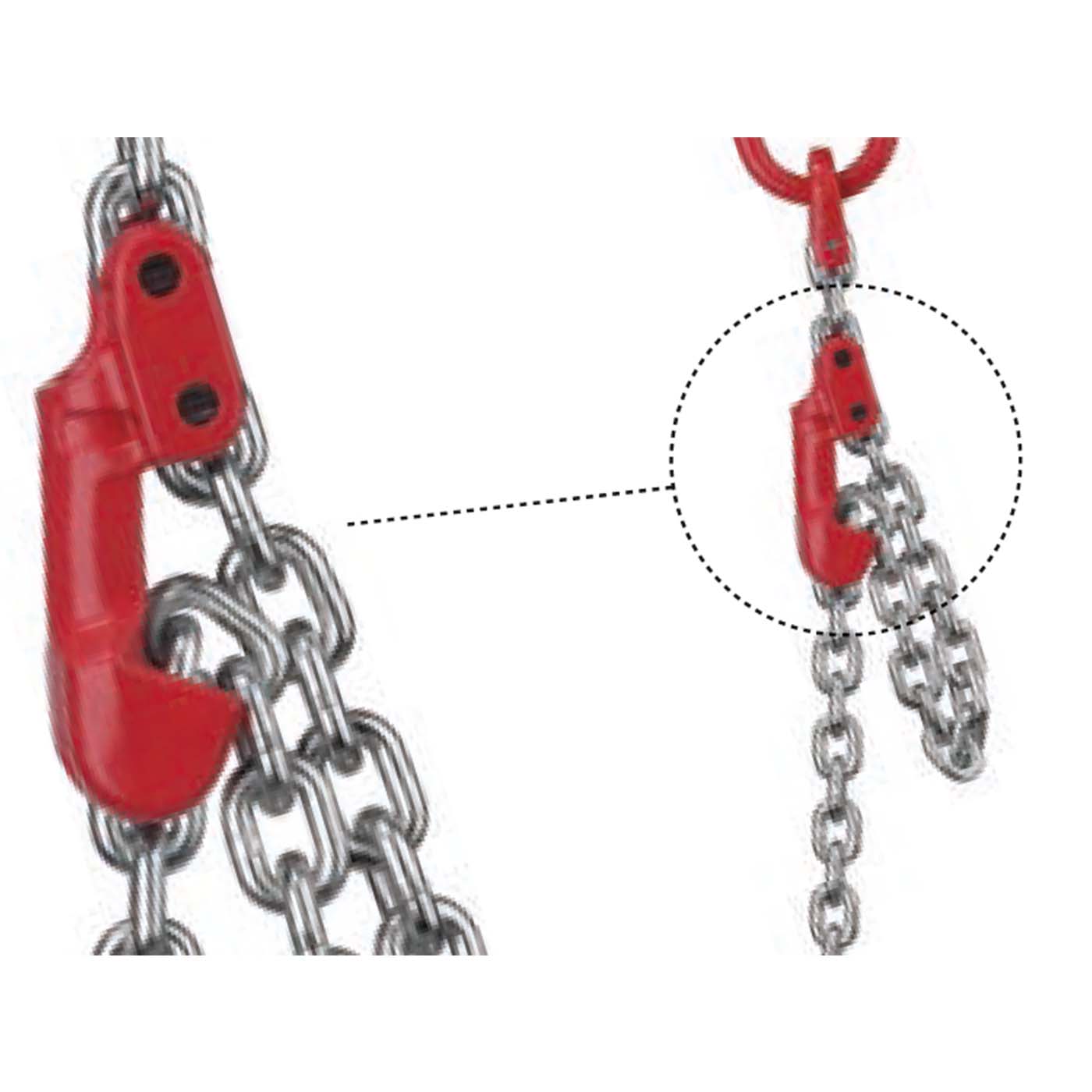

Die Verkürzungsklaue erlaubt es, einen Kettenstrang gliedweise zu verkürzen, indem ein Glied in die Klaue eingehängt wird. So lassen sich Lasten mit außermittigem Schwerpunkt waagerecht heben und ungleiche Anschlaghöhen ausgleichen. Die Klaue sitzt direkt hinter dem Aufhängeglied im Strang, sodass der Haken frei bleibt. Nach dem Verkürzen muss die Kette sauber in der Klaue liegen.
