Trägergreifer WTG

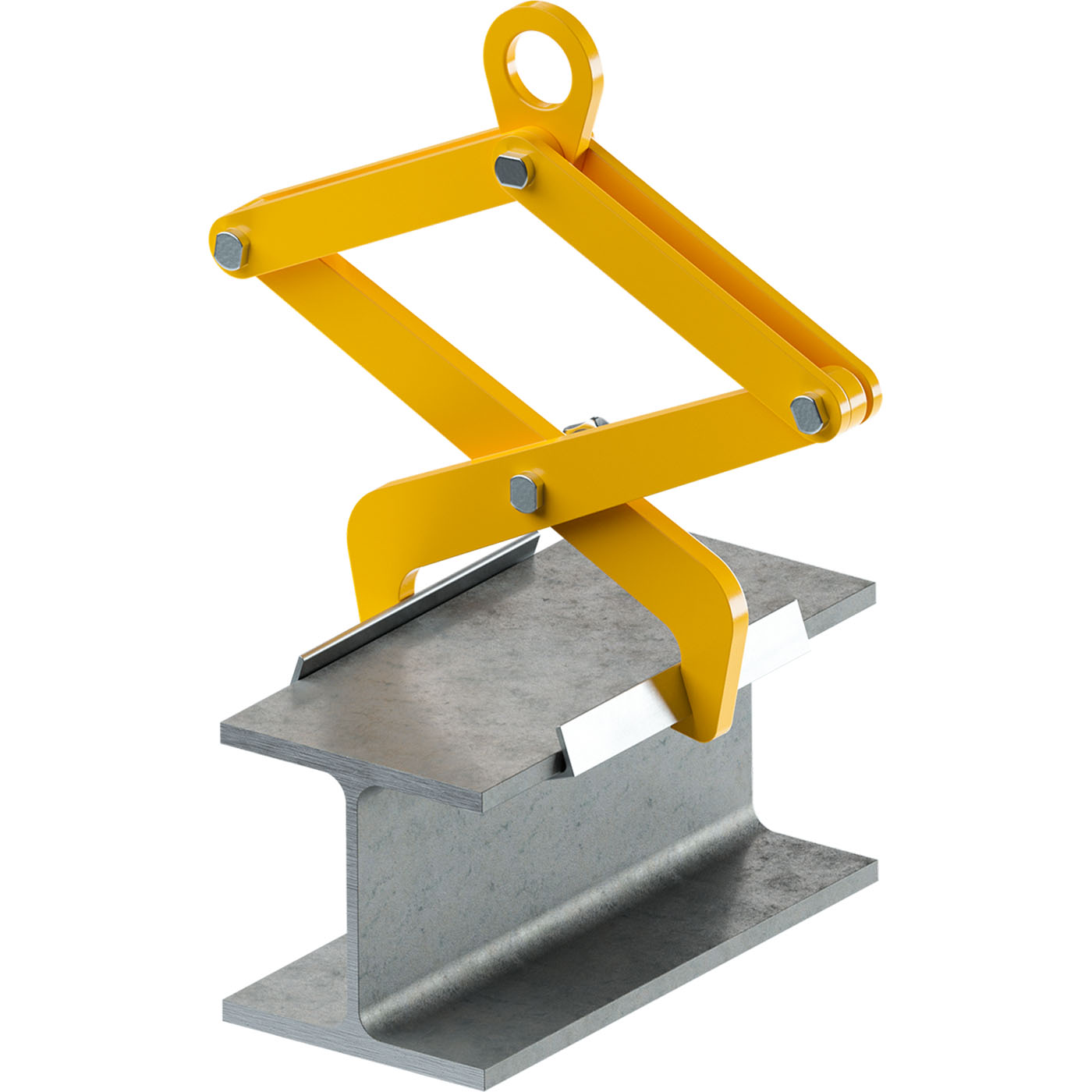

Der Profilgreifer nimmt Stahlträger formschlüssig am Flansch auf und dient dem Heben und Positionieren von Trägern am Kran, etwa in Stahlbau, Montage und Lager. Er greift über den Flansch und hält ihn mit einer Feststellschraube, sodass der Träger auch beim Absetzen und Ausrichten sicher gefasst bleibt. Der große Greifbereich deckt unterschiedliche Profilgrößen mit einem Gerät ab.

Der Greifer von WEWIRA ist in 3 Varianten mit Tragfähigkeiten von 500, 1.000 und 1.500 kg erhältlich, die Greifbereiche reichen von 0 bis 200 mm und von 0 bis 300 mm Flanschbreite. Wählen Sie den Greifbereich nach der breitesten Flanschbreite Ihrer Träger und die Tragfähigkeit nach dem Gewicht des schwersten Trägers. Für lange Träger sind zwei Greifer an einer Traverse einzusetzen.

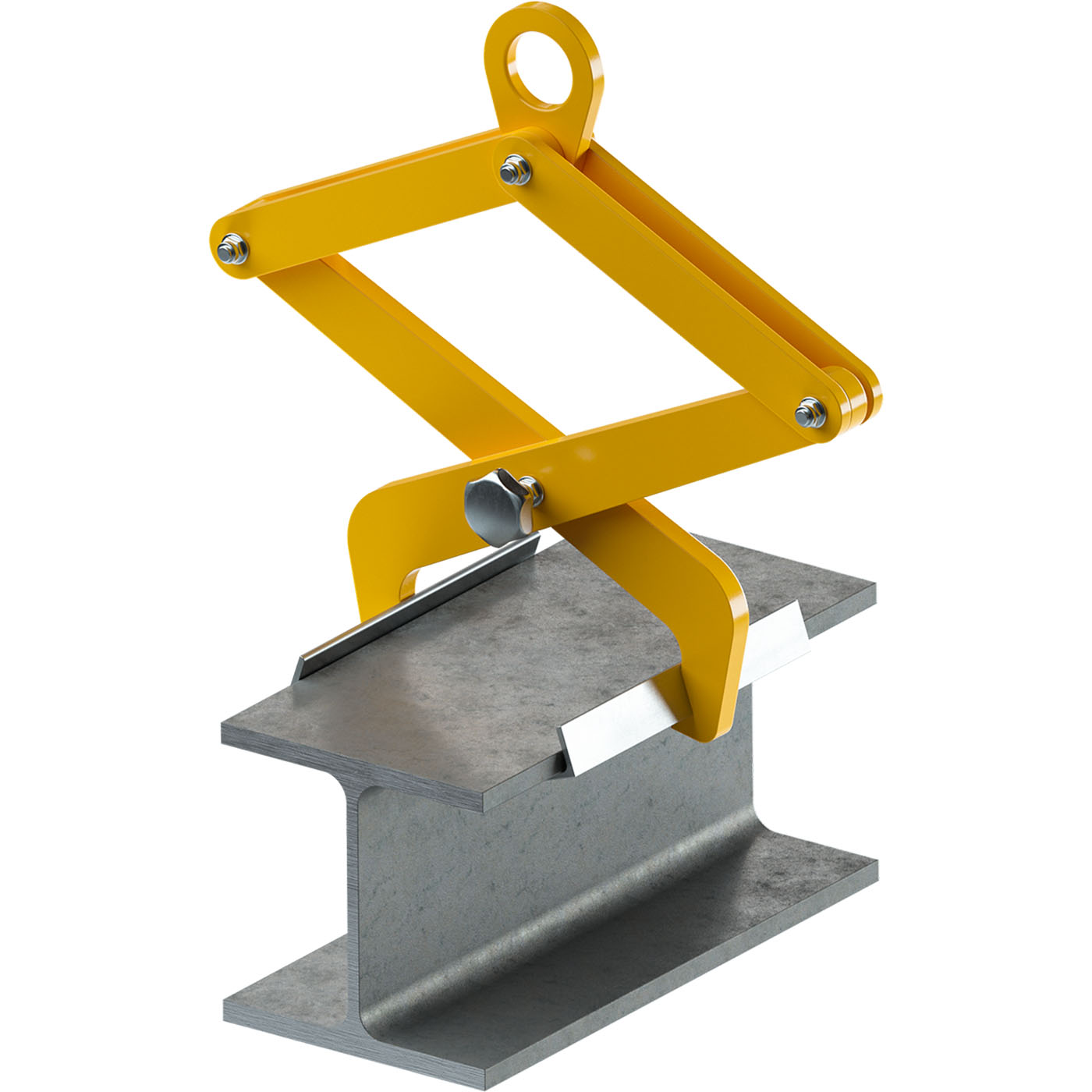

Formschlüssig bedeutet, dass der Greifer den Flansch des Trägers umfasst und die Last über die Bauform hält, nicht allein über Reibung. Ein Abrutschen durch verschmutzte, ölige oder lackierte Oberflächen wird dadurch vermieden. Die Feststellschraube fixiert den Greifer zusätzlich am Flansch, sodass er auch bei Entlastung, etwa beim Absetzen oder Ausrichten des Trägers, nicht verrutscht.

Der Greifer wird auf den Flansch gesetzt, mit der Feststellschraube angezogen und am Kranhaken angehoben. Der Träger soll mittig gefasst werden, damit er waagerecht hängt; bei langen Profilen werden zwei Greifer an einer Traverse verwendet. Schrägzug ist zu vermeiden. Vor dem Anheben prüfen Sie, ob die Schraube fest sitzt und der Flansch vollständig im Greifmaul liegt.

Vor jedem Einsatz kontrollieren Sie Greifmaul, Feststellschraube und Aufhängung auf Verformung, Risse, Verschleiß und Gängigkeit. Ein aufgeweitetes Maul oder ein beschädigtes Gewinde sind Ablegegründe. Als Lastaufnahmemittel ist der Greifer mindestens einmal jährlich durch eine befähigte Person zu prüfen; das Ergebnis ist zu dokumentieren. Die Tragfähigkeit ist am Gerät gekennzeichnet und darf nicht überschritten werden.
