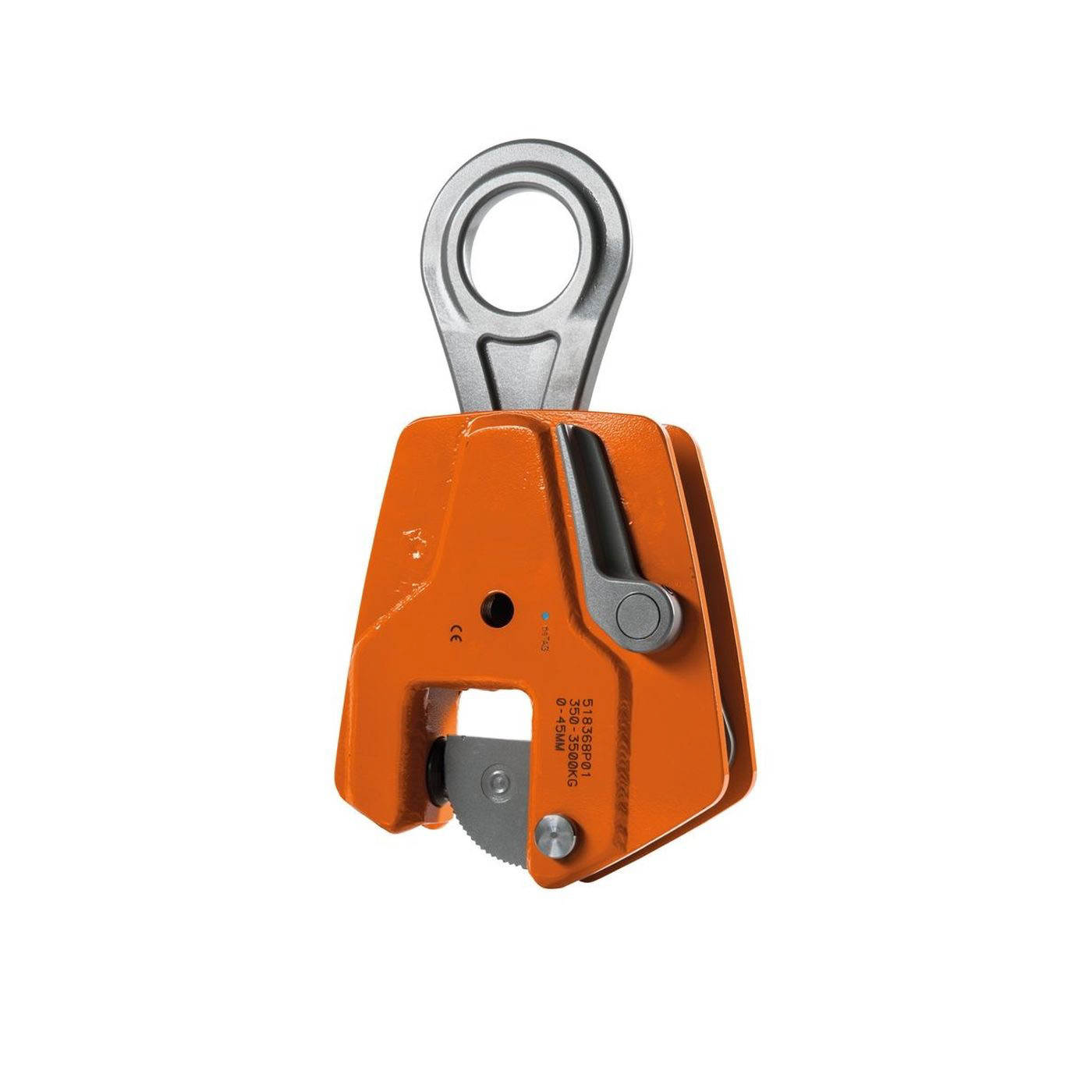

Hebeklemme, vertikal Typ VCP

Die VCP von pewag ist eine Vertikalhebeklemme für senkrechtes Heben und Wenden von Blechen, Stahlplatten und Konstruktionen. Ein Sicherheitshebel gewährleistet im geschlossenen Zustand die Arretierung der Klemme am Werkstück. Die robuste Bauweise und die massive Form des Klemmenkörpers erlauben den Einsatz unter erschwerten Arbeitsbedingungen, etwa auf Baustellen oder im Stahlbau.

Die Klemme ist in drei Tragfähigkeiten von 1.500, 3.500 und 5.000 kg erhältlich. Die Greifbereiche reichen von 0 bis 35 mm, 0 bis 45 mm und 0 bis 50 mm Blechdicke. Die Bauhöhe liegt zwischen 355 und 492 mm, die Greiftiefe zwischen 86 und 116 mm, die Kranhaken-Öse hat 65, 71 oder 78 mm Durchmesser. Die Mindestlast beträgt 10 % der Maximallast.

Die VCP kann bis zu einem Winkel von 120° belastet werden. Das heißt, die Klemme hält das Blech nicht nur beim senkrechten Heben, sondern auch beim Wenden über einen weiten Winkelbereich, wenn die Zugrichtung von der Senkrechten abweicht. Dieser weite Belastungswinkel macht die Klemme für das Aufrichten und Umlegen von Platten geeignet. Die zulässige Last kann bei schrägem Zug geringer sein, beachten Sie die Betriebsanleitung.

Setzen Sie die Klemme mittig an der Blechkante an, damit die Platte beim Wenden nicht seitlich ausbricht. Der Sicherheitshebel muss geschlossen und die Klemme vollständig bis zum Anschlag auf das Blech geschoben sein. Bei großen Platten kann der Einsatz von zwei Klemmen an einer Traverse erforderlich sein. Die Blechdicke muss im Greifbereich liegen und die Last über der Mindestlast.

Hebeklemmen sind Lastaufnahmemittel und müssen vor jedem Einsatz per Sichtkontrolle und regelmäßig durch eine befähigte Person geprüft werden. Zu prüfen sind Zahnsegment und Zahnring auf Verschleiß, Sicherheitshebel und Feder auf Funktion, Tragring und Klemmenkörper auf Verformung und Risse. Halten Sie die Zähne sauber und verwenden Sie die Klemme nur innerhalb von Greifbereich und Tragfähigkeit.
